DS1220 er en præcis 24-bit analog-til-digital konverter (ADC), der tilbyder mange funktioner til at reducere omkostningerne ved det integrerede system og komponentantallet for små sensorsignaler. Enheden passerer en fleksibel multiplekserindgang (MUX), lav støj, programmerbar forstærkningsforstærker (), to excitationsstrømkilder, en spændingsreference, en oscillator, en lav sidekontakt og en nøjagtig temperatursensor til implementering af to differentielle eller fire single-ended indgange.
Enheden kan konverteres til en datahastighed på 2000 samples per sekund () med en enkelt nedbørcyklus. Ved 20 giver det digitale filter samtidig 50Hz og 60Hz afvisning for industrielle applikationer støj.
Den interne giver høj forstærkning ved 128 V / V. Den gør ADS1220 perfekt til måling af små sensorsignaler såsom modstandstemperaturdetektorer (RTD'er), termoelementer, termistorer og resistive bro-sensorer.
Enheden understøtter måling af eller fuldt differentielle signaler ved brug af den programmerbare gate array. Alternativt kan enheden konfigureres til at passere gennem den interne, mens den stadig giver høj indgangsimpedans og forstærkning på op til 4, hvilket muliggør single-ended målinger.
I duty cycle-tilstand, når er deaktiveret, er strømforbruget så lavt som 120pa. ADS1220 fås i en blyfri VQFN-16 eller ATSSOP-16 pakke og er specificeret over temperaturområdet -40 til + 125.

K type måling af termoelement
Lavt strømforbrug: starter ved 120A i duty cycle-tilstand (typisk)
Strømområde: 3V ~ 5V
Op til 20 effektive opløsninger
To differentielle eller fire single-ended indgange
Dobbelt matchet programmerbar strømkilde: 10A til 1,5mA
Intern 2.048V Reference: 5ppm / C (typisk) Drift
Intern 2% præcisionsoscillator
Intern temperatursensor: 0,5 C (typisk) præcision
SPI-kompatibelt interface (tilstand 1)
Applikationer:
Måling af temperatursensor:
1. Termistor
2. Termoelement
3. Modstandstemperaturdetektor (RTD): 2-leder, 3-leder eller 4-leder type
Sensormålebro:
1. Tryksensor
2. Strain gauge
3. Libra
Bærbart værktøj
Fabriksautomation og processtyring
Farve:
Materiale: plast

Pakkens indhold:

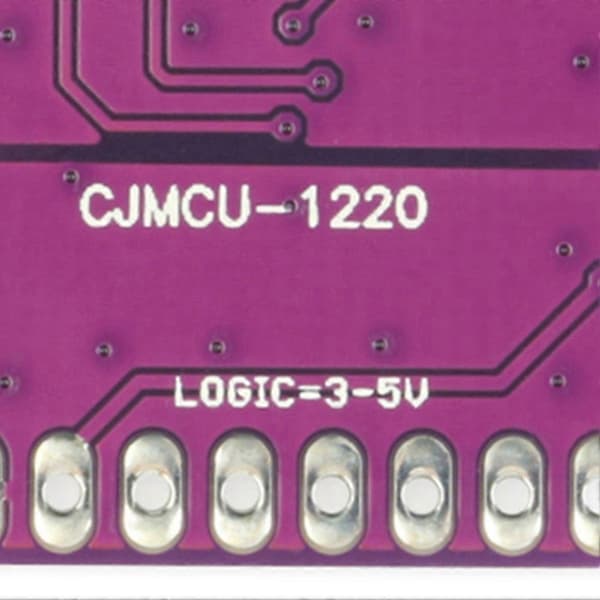

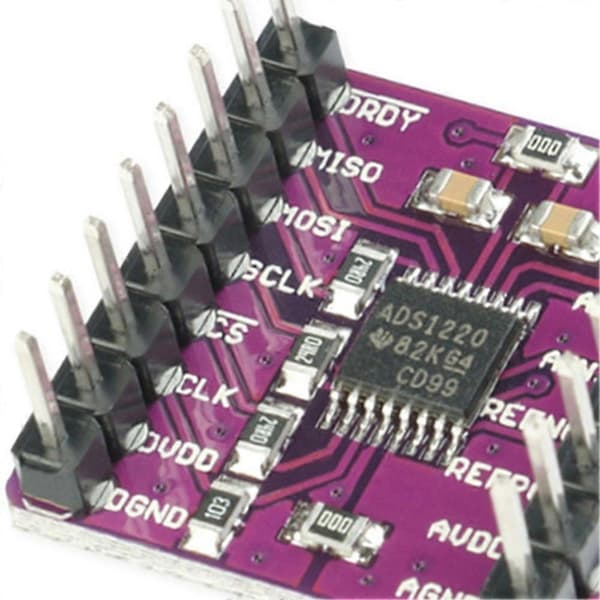

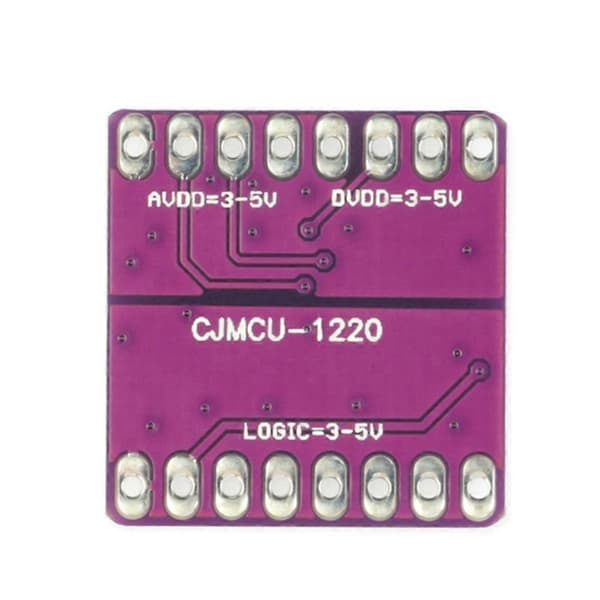

1 * Konverter Sensor Modul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
