(Blå)--Strømmodul\r

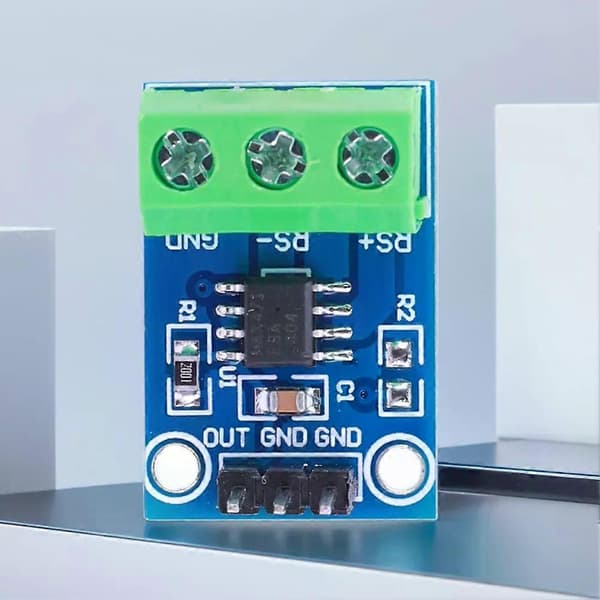

MAX471 Strømavkendingsmodul 3A Område Strømmålingsmodul DC 3-36V Spændingsstrømsensormodul Kompatibel med Arduino\r
Funktioner:\r
1. Avanceret afkending:\r
Oplev upåklagelig strømavkendelse med MAX471 strømmodul, med avancerede funktioner til nøjagtigt at overvåge elektriske strømme til dine kritiske applikationer.\r
2. Præcisionsresistens:\r
Profitér på strømsensormodulets integrerede præcisionsshuntmodstand, hvilket sikrer præcis strømmåling til de mest krævende projekter.\r
3. Skalerbart område:\r
Udvid nemt din strømavkendelse ud over 3A-grænsen ved at parallelkoble enheder, hvilket gør MAX471 professionel modul meget tilpasningsdygtig til storskala elektrisk overvågning.\r
4. Pålidelig nøjagtighed:\r
Stol på MAX471 strømavkendingsmoduls konsistente ydeevne, takket være dens højkvalitetskomponenter, der giver pålidelige aflæsninger og langsigtet stabilitet i en række forskellige anvendelsestilfælde.\r
5. Mangesidige applikationer:\r
Med evnen til at håndtere op til 3A som en fritstående enhed og mere, når den er parallelkoblet, er denne strømmålingsmodul ideel til en bred vifte af DIY-elektronik og industrielle opgaver.\r
\r
Specifikation:\r
Oprindelse: Kina (fastlandet)\r
\r
\r
Funktionel\r
Denne strømavkendingsmodul bruger det præcisionshøjkvalitets strømavkendingsforstærkerchip MAX471, der er fremstillet af Midea Corporation i USA. Denne modul kræver ingen ekstern strømforsyning og drives direkte af strømforsyningen inde i modulet, der testes. Den bruges typisk til at detektere strøm i et DC-kredsløb med en strømforsyning på 3-36V. Den interne detektionsmodstand har en detektionskapacitet på 3A. At bruge den parallelt kan også udvide evnen til at detektere strøm og mate en spænding, der er proportional med strømmen. Samtidig er ledningerne bekvemme og nemme at bruge.\r
\r
Denne modul skal tilsluttes før lasten for at detektere strømmen og efter lastens strømforsyning.\r
Indgangskabler:\r
1. INPUT+ er direkte tilsluttet strømforsyningens positive pol (laststrømforsyningens positive pol), og INPUT- er direkte tilsluttet lastens positive pol (ændre laststrømforsyningen).\r
2. GND er tilsluttet strømforsyningens eller lastens negative pol.\r
\r
Udgangskabler:\r
1. OUT mater en spændingsværdi, så den kan tilsluttes AD-indgangsterminalen på en mikrokontroller. Forholdet mellem udgangsspændingsværdien og den detekterede strømværdi er 1V/A. (Det vil sige, udgangsspændingsværdien er 1V, hvilket betyder, at den detekterede strøm er 1A)\r
2. GND er tilsluttet mikrokontrollerens negative pol.\r
\r
Spændingsområde: 3-36V\r
Detektionsstrømsområde: 0-3A\r
Strøm-til-spændingsomregningsforhold: 1V/A\r
Nøjagtighed inden for normalt driftstemperaturområde: 2 %\r
Nøjagtighed maksimal strømforsyningsstrøm: 100uA\r
Produktstørrelse: 25,00x17,00x12,00 mm/0,98x0,67x0,47 tommer\r
\r
\r

Bemærk:\r
På grund af den forskellige skærm og lyseffekt kan den faktiske farve på emnet afvige lidt fra farven, der vises på billederne. Tak!\r
Tillad venligst 1-2 cm måleafvigelse på grund af manuel måling.\r
\r
\r

\r
\r

\r

\r

\r

Produkt\r
Inkluderet\r
Blå\r
1*Strømmodul\r
