Splinterny og høj kvalitet

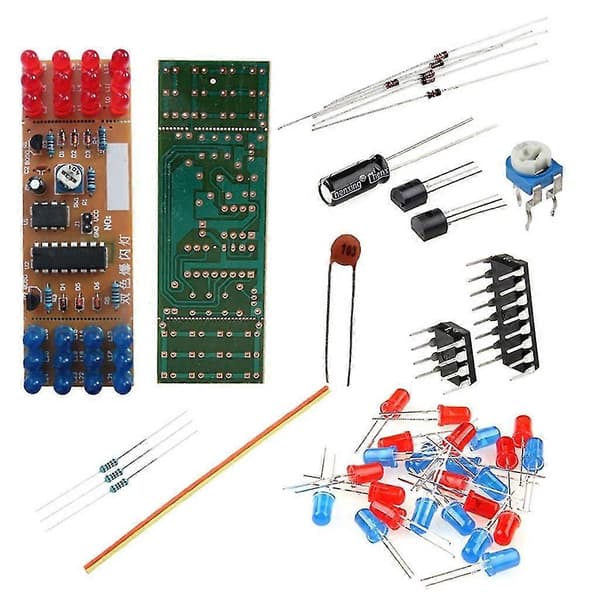

Dette sæt anvender et simuleringslyskredsløb lavet med NE555 og CD4017, den blå LED og den røde LED blinker skiftevis i henhold til pulsen. Multivibratoren, der består af NE555, vil have en vis frekvens af oscillationssignal, der sendes til CD4017 decimaltæller/pulsfordeler for at tælle. Når 1,3,5 pulser ankommer, udsender Q0, Q2, Q4 højt niveau efter tur, blå LED blinker 3 gange, Q5, Q7, Q9 udsender højt niveau efter tur. Rød LED blinker 3 gange, blå LED blinker igen, når 11,13,15 pulser kommer, blå og rød LED blinker skiftevis cirkulært, så det ligner en alarm lampe. Ændring af RP1-størrelsen kan ændre oscillationsperioden og dermed ændre LED-lysets hastighed, hele kredsløbet DC9-12V kan fungere.
Rødt blinkende lys og blåt blinkende lys danner et kort separat, forbundet med hovedkortet gennem stempelhullet. Hvis du har brug for at installere det et andet sted separat eller øge afstanden, skal du afbryde gennem stempelhullet og derefter forbinde med moderkortet med to ledninger. Vær opmærksom på LED'ens retning ved installation, især retningen af L11 og L12. R2 og R3 styrer lysstyrken, du kan ændre den passende, området er 10-100 ohm.
Mængde: 1 sæt
