0.96 tommer OLED Display Modul, Indlejret SSD1357 driver chip, SPI Kommunikation
64x128 opløsning OLED display, 65K farver, klar og farverig visningseffekt
SPI interface, minimerer nødvendige IO pins

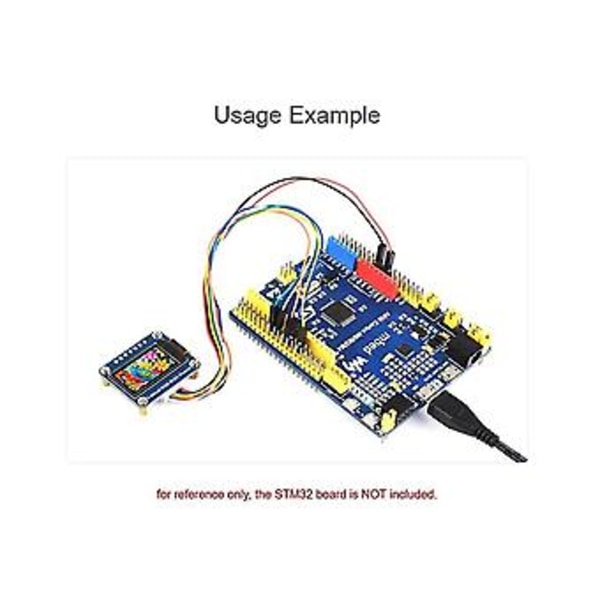

Leveres med online udviklingsressourcer (eksempler til //STM32)
Driftsspænding: 3.3V/5V (Bemærk at forsyningsspændingen og logikspændingen er konsistente, ellers vil det ikke fungere korrekt)
Support interface: 4-leder SPI, 3-leder SPI
Controller: SSD1357
Opløsning: 64 (RGB) x 128
Display farve: 65K farve
Display Dimension: 10.8624 (B) x 21.736 (H)mm
Pixel størrelse: 0.0327 (B) x 0.146 (H)mm
Modul størrelse: ca. 32.5 x 26.0mm

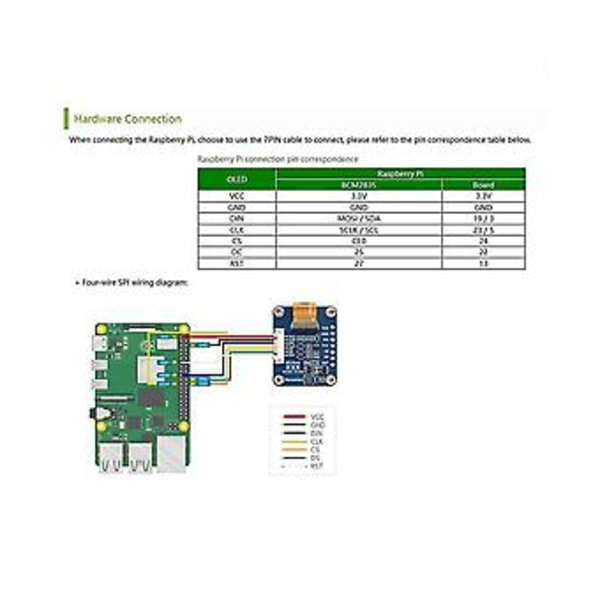

Kontrol Interface:
VCC --Strøm (3.3V / 5V input)
GND--Jord
DIN --SPI data input
CLK --SPI clock input
--Chip valg, lav aktiv
DC --Data/ valg (høj for data, lav for )
--Reset, lav aktiv
OLED og dens controller:
Den indbyggede driver, der bruges af denne OLED, er SSD1357, som er en 128RGB * 128 Dot OLED/PLED controller med en 128*128*18bit SRAM som et display buffer område, som understøtter to farvedybder på 262k og 65k. Og understøtter 8bit 8080 parallel, 8bit 6800 parallel, 3wire-SPI og -SPI, og andre kommunikationsmetoder
Dette modul vælger -SPI og 3wire-SPI som kommunikationen, hvilket reducerer arealet af modulet og sparer IO ressourcerne i controlleren
Farve: blå
Materiale: Metal
Pakkeindhold:
1x RGB OLED Modul
1x 7Pin Kabel
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3cm.
