TCA9548A-adapteren er forbundet til en I2C-enhed med flere identiske adresser på den samme I2C-port på hovedstyringskortet for normal kommunikation og brug. Der er 8 I2C-grænseflader på en expander, og der er otte tovejstransferkontakter, der kan styres af I2C-bus. Dette betyder, at efter at 1 expander er overført, kan 8 identiske adresser tilsluttes den samme I2C-port.

Når 8-kanals udvidelseskort-enheden også er i normal brug, er standardadressen for denne expander 0x70, adressen kan ændres, og kan indstilles inden for 0x70~0x77 i henhold til dine behov. I , kan 8 expandere kaskades i adressen 0x70~0x77, og hver expander kan forbinde 8 enheder med den samme adresse. Dette realiserer den samme I2C-port og forbinder 64 enheder med den samme adresse og bruger dem normalt.

Udvidelseskort TCA9548A kompatibelt med IIC-bus og systemstyringsbus (SMBus), aktiv lav reset-indgang, understøttelse af varm indsættelse, lav standby-strøm, ingen under opstart, understøttelse af spændinger mellem 1,8V, 2,5V, 3,3V og 5V busser Niveauforskydning, TCA9548A I2C IIC multiplexer breakout board afhængigt af indholdet af de programmerbare kontrolregistre, kan enhver enkelt SCn/SDn-kanal eller kombination af kanaler .

Når en timeout eller anden forkert betjening opstår, kan systemmasteren nulstille TCA9548A ved at hævde /RESET-indgangen lav. Tilsvarende afvælger en tænd-nulstilling alle kanaler og initialiserer I2C/SMBus-tilstandsautomaten. Nulstilling og initialisering kan også opnås ved at hævde /RESET, og der er ikke behov for at slukke for delen. Kontakten har en - så VCC-benet kan bruges til at begrænse den maksimale højspænding gennem TCA9548A.

CJMCU- 9548 TCA9548 begrænsning af den maksimale højspænding gør det muligt at bruge forskellige busspændinger på hvert kanalpar, så 1,8V, 2,5V eller 3,3V-komponenter kan kommunikere med 5V-komponenter uden yderligere beskyttelse, for hver kanal, eksterne pull-up-modstande Enheden trækker busspændingen op til det ønskede spændingsniveau. Alle I/O-ben er 5V spændingstolerance.



Materiale: Plast + Metal

farve: Lilla



Pakkeindhold:

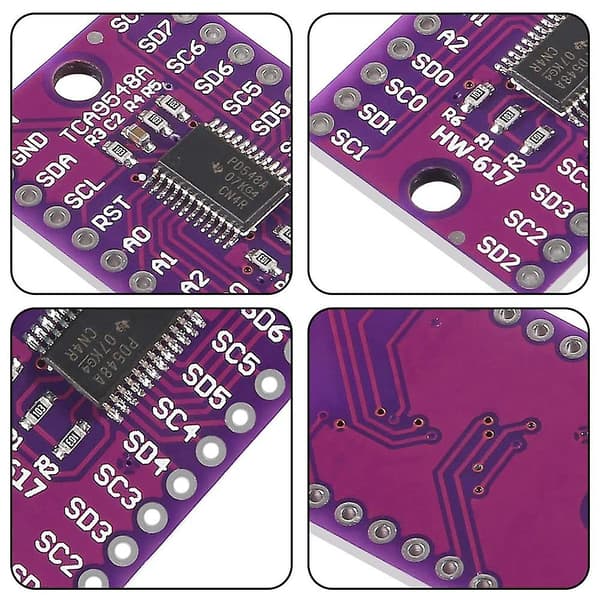

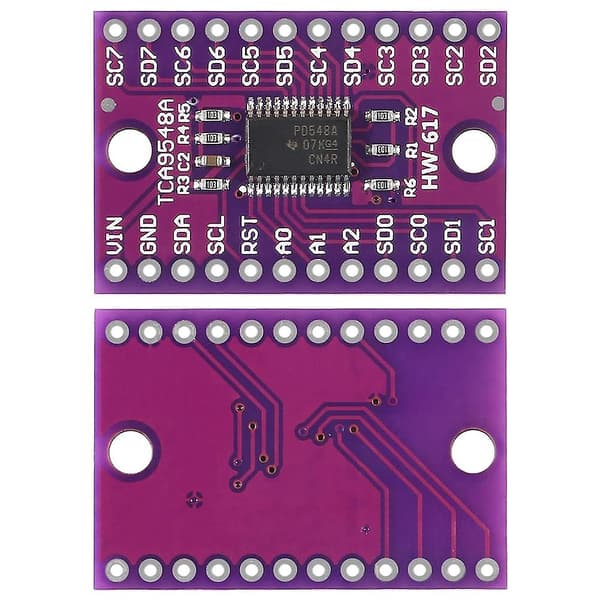

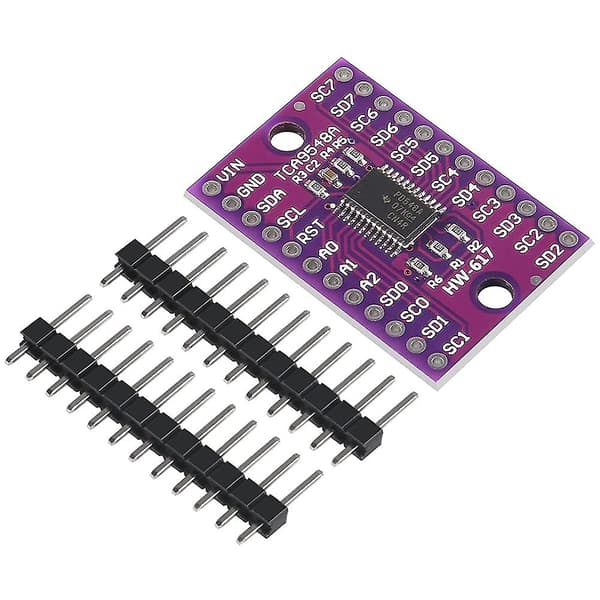

10 x TCA9548A I2C IIC 8-kanals udvidelseskort



Kun ovenstående pakkeindhold, andre er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
