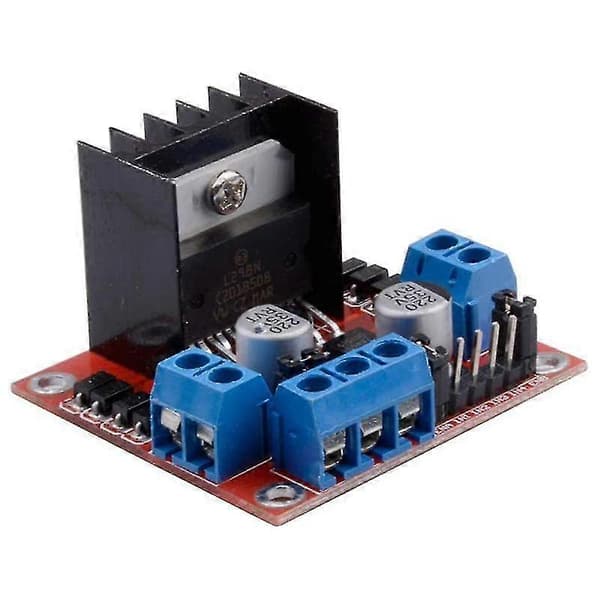

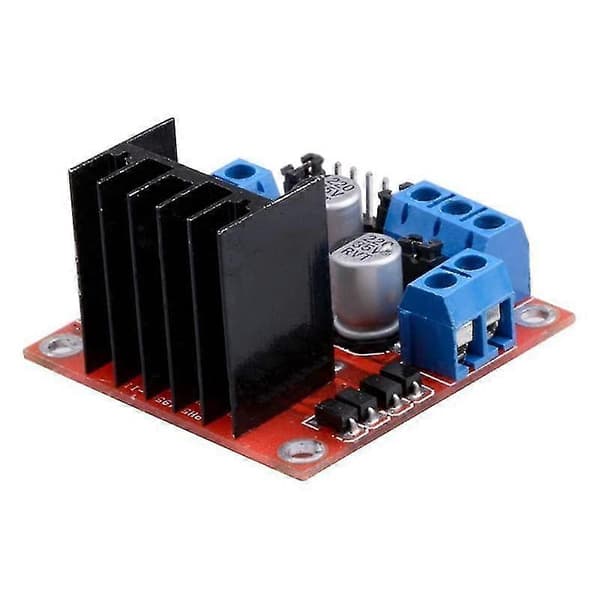

Dobbeltkanals H-bro driver arbejdstilstand skaber højere arbejdseffektivitet, L298N som hovedchip, kan drive en 2-faset, en 4-faset eller to DC-motorer.
\nFor at undgå at beskadige spændingsstabiliseringsskiven, skal du bruge en ekstern 5V-forsyning, når du bruger mere end 12V kørespænding.
\nBrug -kapacitetsfilterkondensatorer og diode med frihjulbeskyttelsesfunktion, hvilket øger pålideligheden.
\nHøj arbejdskraft til 46V, strøm kan nå 3A MAX og fortsætte strømmen er 2A, strøm til 25W.
\n kapacitetsfilterkapacitans, efterstrømningsbeskyttelsesdiode, mere stabil og .
\n
\nSpecifikation:
\nChip: L298N
\n spænding: 5V
\n strøm 0mA-36mA
\nMaksimal effekt: 25W
\nKørespænding: 5V-35V
\nKørestyrke: 2A (For hver DC-motor)
\nDriftstilstand: Dobbelt H-bro driver (kan drive 2 DC-motorer)
\nÅrsag 1: Brug L298N til hovedchip
\nL298N er en slags høj spænding, høj strøm motor driver chip. Funktioner som høj arbejdsspænding (maksimal spænding op til 46V), udgangsstrøm (øjeblikkelig strøm op til 3A), kontinuerlig arbejdsstrøm 2A og 25W af nominel effekt. Har 15 ben som pakke.
\nTo indbyggede H Birdge høj spænding og strøm fuld bro drivere kan bruges til at drive DC-motoren og , relæspolen og så videre.
\nChippen kan tilsluttes til ekstern detekteringsmodstand for at give variationerne til styrekredsløbet.
\nVed at bruge L298N Chip til at drive motoren, kan chippen drive en trinmotor eller firefaset trinmotor, og to DC-motorer som . Ved hjælp af standardniveausignalstyring har den to aktiveringsstyringsender. Den tillader eller forbyder enhed, der har en strømforsyningsindgang uden indflydelse af indgangssignalet, hvilket gør den interne kredsløbsdel til at arbejde ved lav spænding.
\nÅrsag 2: Bred anvendelse
\n størrelse: 43 x 43 x 27mm
\nMateriale: PCB
\nfarve: rød
\n
\nPakkeindhold:

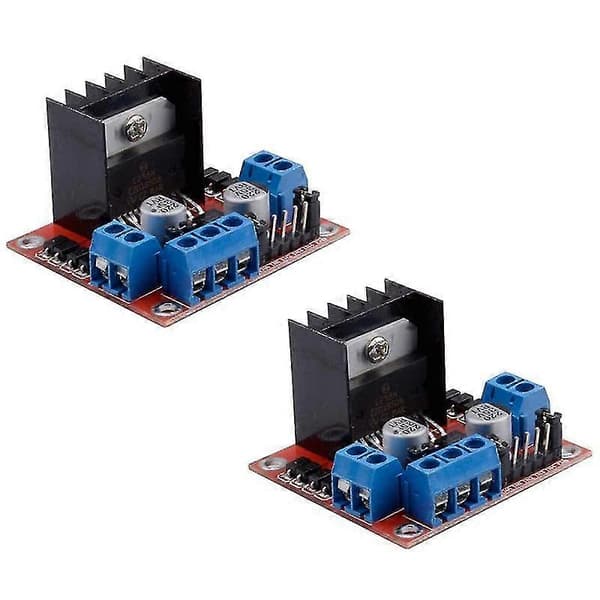

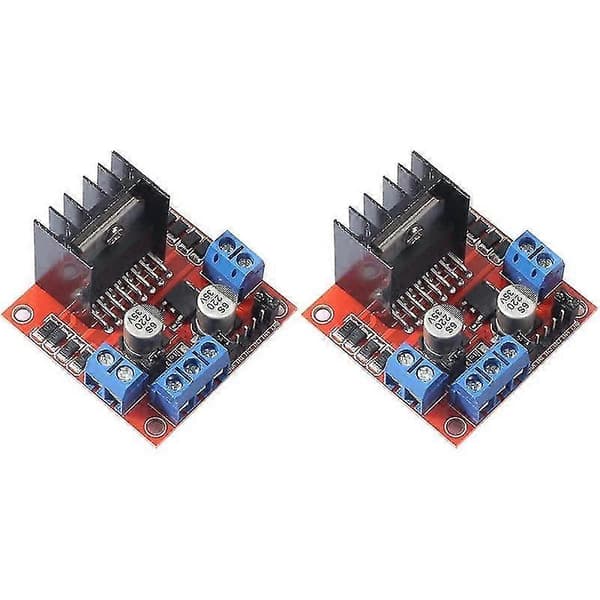

\n2 x L298N Motor Drive Controller Board Modul
\n
\nKun ovenstående pakkeindhold, andre er ikke inkluderet.
\nBemærk: Lysreflektion og forskellige skærme kan forårsage, at farven på varen i en lille smule forskellig fra den virkelige ting. Den tilladte målefejl er +/- 1-3cm.
