25MHZ højhastigheds krystaloscillator & 32.768Khz 6PF lavhastigheds krystaloscillator

V3.0 versionen begyndte at bruge blyfri proces, pin headeren er forgyldt pin header, mere miljøvenlig

Flash pads er blevet reserveret og USBDisk && FATFFS rutiner er tilgængelige

WeAct FW Bootloader er blevet brændt ud af fabrikken. Det er en speciel fabrikstestversion, og hex er ikke tilgængelig.

Support MicroPython programmering, giver tilgængelig MicroPython firmware, se for konfigurationsfiler, men giver ikke tekniske svar

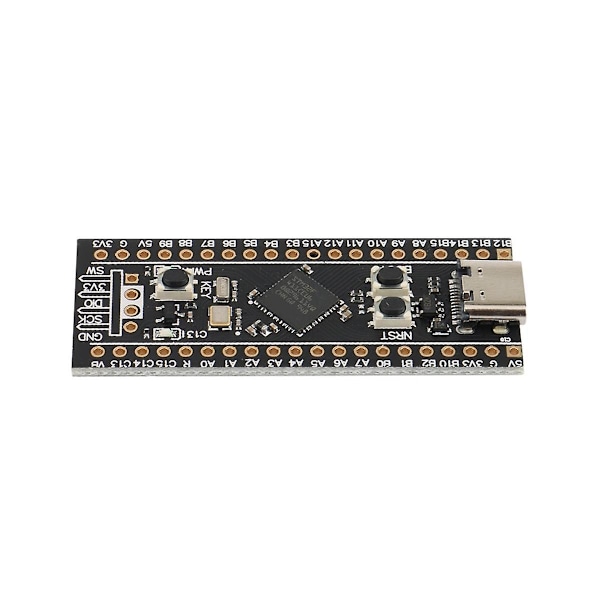

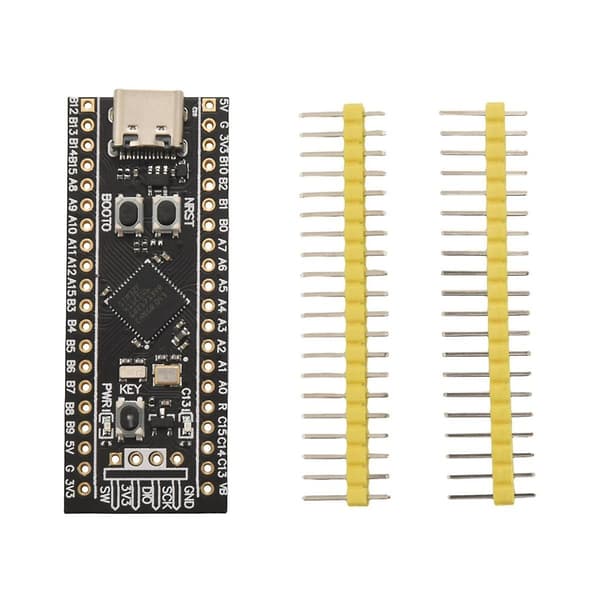

Boards med version V1.3 og derover har 3 knapper, reset knap, BOOT0 knap og brugerknapper.

Sådan kommer du i ISP mode

1:Tryk og hold BOOT0 knappen og reset knappen nede under tændt tilstand, slip derefter reset knappen, og slip BOOT0 knappen efter 0,5 sekunder

2:Hold BOOT0 knappen nede når strømmen er slukket, og slip BOOT0 knappen 0,5S efter tænding

DFU mode:brug bare datakablet til at forbinde til computeren, hvis der er et problem med at den ikke genkendes, kan du passende varme chippen op (25 Celsius), og derefter gå ind i ISP mode igen

Seriel port mode:brug USB til seriel port til at forbinde PA9 og PA10 på kernekortet

WeAct FW Bootloader

Intet behov for USB til seriel port, ingen debugger, ingen computerdriver, bare et TYPE-C datakabel for at fuldføre firmware download

Tryk og hold KEY knappen nede, klik på reset knappen, LED C13 blinker, slip KEY knappen for at gå ind

model:STM32F401CEU6

Farve:Sort

Materiale:PCB

Pakkeindhold:

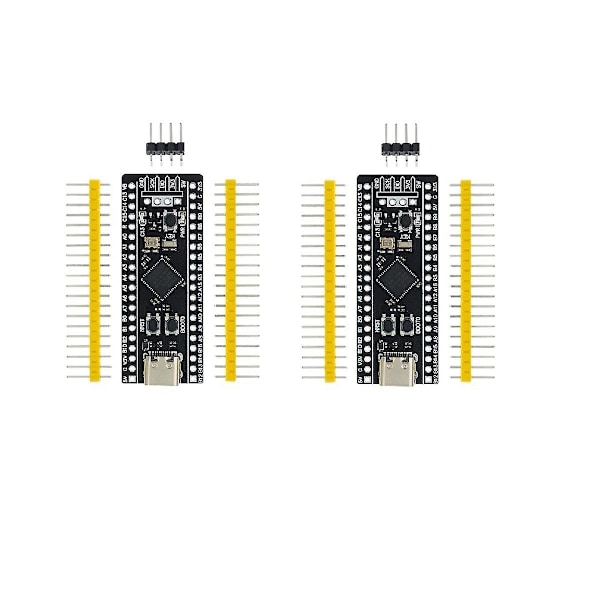

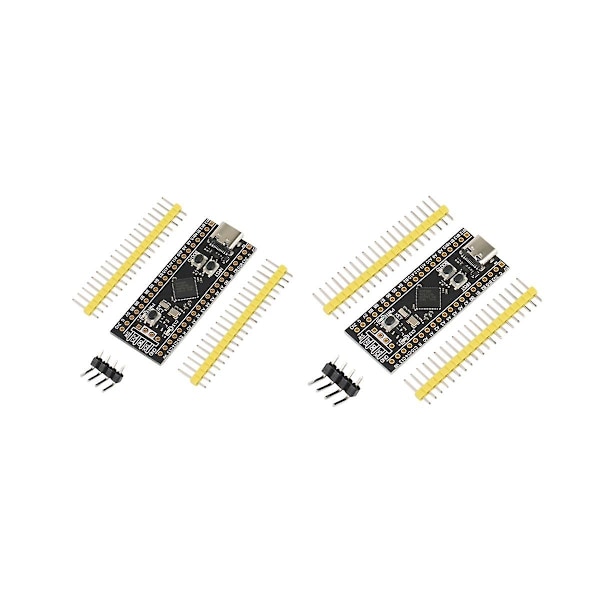

2 * Udviklingskort med pin

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
