Funktioner:
Dette produkt er et 4-kanals flip-flop låsrelæ og lav puls trigger modul.
Dette\r
er et bistabilt (selvlåsende) relæmodul, Trigger én gang, relæet trækker (og holder); Trigger igen, relæet frigives (og holder).
BRUG 1: Som standard er relæet frigivet, tryk på triggerknappen, relæet trækker, tryk igen, relæet frigives, det tredje tryk, relæet trækker, og så videre.
BRUG 2: Som standard er relæet frigivet, MCU output lav-puls (0,3-1 sekunder), relæet trækker, lav-puls igen, relæet frigives, den tredje lav-puls, relæet trækker, og så videre.
Typiske applikationer: Automotive elektronik, Motor, LED, Smart Home, Nødlys, MCU udviklingskort, Legetøjsbil.
Anvendt af elektroniske komponenter af høj kvalitet og præcisionsproces, sikrer holdbarhed.
Specifikation:
Arbejdsspænding: DC 5V
Arbejdsstrøm: 1 relæ 70MA; 2 relæ 140MA; 3 relæ 210MA; 4 relæ 280MA
Standbystrøm: 4UA
Belastningsstrøm: AC 250V / 10A, DC 30V / 10A
Triggertilstand: Lav puls trigger

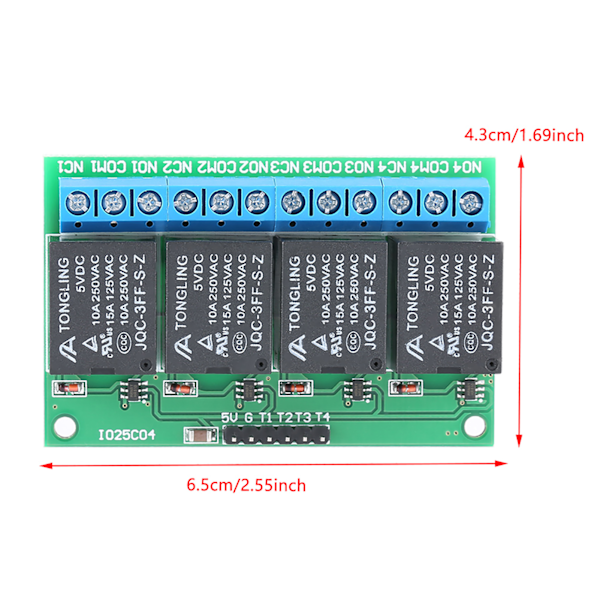

Størrelse: 6,5 * 4,3 cm / 2,6 * 1,7in\r
Vægt: Ca. 53g / 1,9oz
Modul interface:
5V: positiv strømforsyning (VCC)
G: negativ strømforsyning (GND)
T1: Trigger port 1
T2: Trigger port 2
T3: Trigger port 3
T4: Trigger port 4
Relæ udgange:
1. NO: normalt åben relæ interface
2. COM: Fælles Interface Relæer
3. NC: normalt lukket relæ interface
Pakkeliste:
1 x Selvlåsende Relæ Modul
