Funktioner:

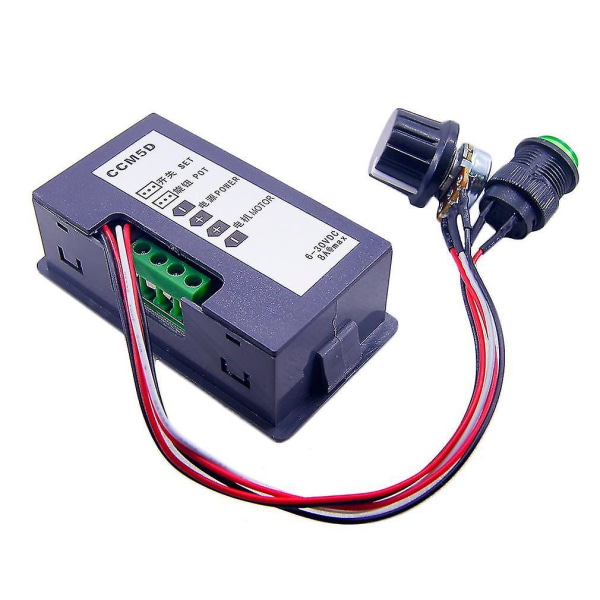

CCM5D DC Motor Hastighedsregulator styrer hastigheden af en DC-motor ved at justere Pulse-Width-Modulated (PWM).
Stor 0,56 tommer 3-cifret LED-displaytal gør det muligt at se under de mest ugunstige forhold.
Inkorporerer en trykknap. Tryk lukket, og tryk derefter åben.
Visningsområdet for 3-cifret LED-display er 000-100. (For eksempel, vist 60, betyder det, at PWM-udgangspulscyklussen er 60%)
Beskrivelse:
Indgangsspændingsområdet er 6V-30V DC.
PWM-frekvensen er 16kHz.
Justerbart hastighedsområde er 0%-100%.
Egnet til DC-motoren (eller DC-belastningen) inden for 5A, maks. strøm 8A.
Specifikationer:
Indgangsspændingsområde: 6V-30V DC
PWM-frekvens: 16kHz
Justerbart hastighedsområde: 0%-100%.
Varens størrelse: 80x40x10mm
Betjeningsinstruktion:
1. Tilslut ledninger, henvis til ledningsdiagrammet.
2. Tænd for strømmen og juster potentiometeret.
3. LED-displayet viser PWM-udgangspulscyklussen.
4. Tryk på knappen, styringen lukkes, tryk på den igen, styringen åbnes.
Pakken indeholder:
1 x PWM Hastighedsregulator
Bemærkninger:
Før du forsøger at tilslutte styringen, skal du sørge for, at strømmen er slukket.
OMVEND IKKE POSITIV OG NEGATIV STRØM. DETTE VIL BESKADIGE STYREGRENEN.
FOR AT ÆNDRE MOTORRETNINGEN, BYT DE POSITIVE OG NEGATIVE LEDNINGER AF MOTOREN.
