Kommer 1Hz /3,3V firkantbølge testsignalkilde.
Bemærk:
Nøjagtighed: 12Bit
Med bølgeformsparameter digitalt display, inklusive frekvens, periode, pulsbredde, driftsforhold, MAX./MIN./AVG./Peak-Peak/virtuelle værdier.
Pakkevægt: 119 g / 4,21 oz
PCB-størrelse: 117 * 76 mm / 4,6 * 3 tommer
Indgangsimpedans: 1M
Funktioner:
Forsyningsspænding: DC 9V
Sampling Buffer Dybde: 1024 bytes
Pakkestørrelse: 18 * 12,5 * 3 cm / 7,08 * 4,92 * 1,18 tommer

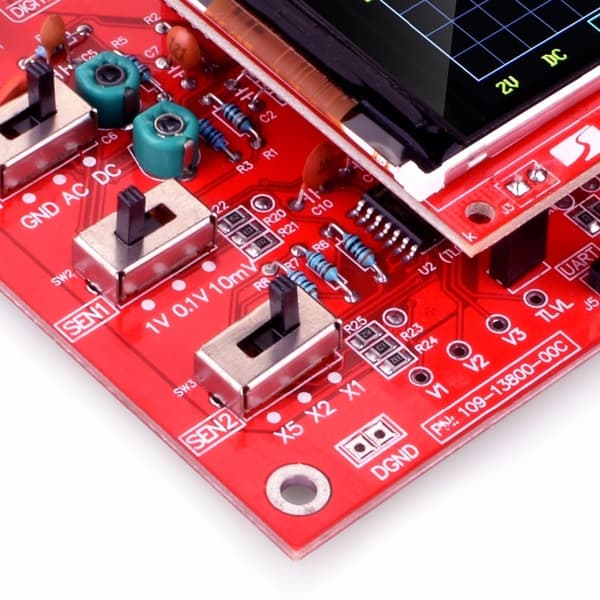

Koblingstilstande: DC / AC / GND
Dette sæt bruger ARM Cortex-M3-processor (STM32F103C8), og inkluderer en 2,4-tommer TFT-farveskærm, der kan bruges som ARM-testudviklingskort.
Dette gør-det-selv-kit er ikke loddet endnu!
Kortslutning og åben kredsløbsdetektion: kan hjælpe brugeren med at finde ud af loddefejlen.
Maksimal samplinghastighed i realtid: 1 Msps
TFT-controllergenkendelsesfunktion.
Observerbar tidligere triggerbølgeform (negativ forsinkelse).
Kan til enhver tid fryse kurvevisning (HOLD-funktion).
Justerbar lodret forskydning, og med instruktioner.
Specifikationer:
Vertikal følsomhed: 10mV / Div - 5V / Div (1-2-5 progressiv måde)
Skærmstørrelse: 52 * 40 mm / 2 * 1,57 tommer
Tilgængelig stigende eller faldende kantudløser.
Maksimal indgangsspænding: 50Vpp (1:1 sonde), 400Vpp (10:1 sonde)

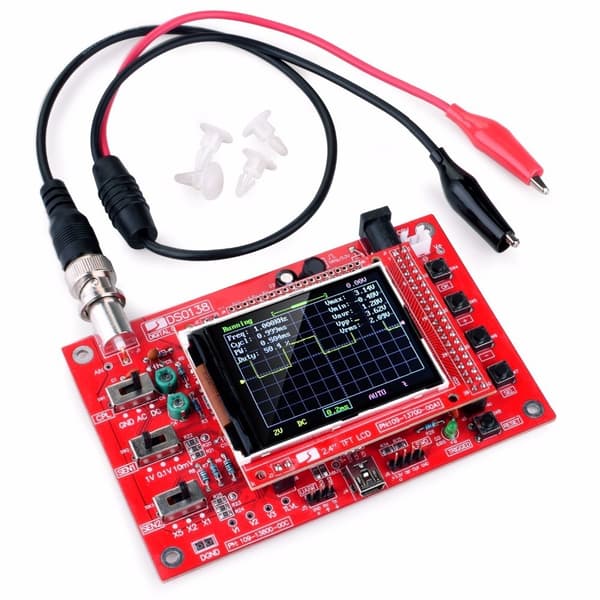

Dette DSO138 digitale oscilloskopsæt anvender ARM Cortex-M3-processor og med 2,4-tommer TFT-skærm. Det er nemt og pålideligt til kredsløbsdrift. Den kan vise frekvens, periode, pulsbredde, driftsforhold, MAX./MIN./AVG./Peak-Peak/virtuelle værdier.
Analog båndbredde: 0-200KHz
Med automatiske, almindelige og one-shot-tilstande er det nemt at fange øjebliksbølgeformen.
Kan være sekundær udvikling på baggrund af dette kit, for eksempel kan det ændres til Millivoltmeter, dataloggere.
Waveform storage funktion: vil ikke miste kurveformen efter strømmen er slukket.
Pakkeliste:

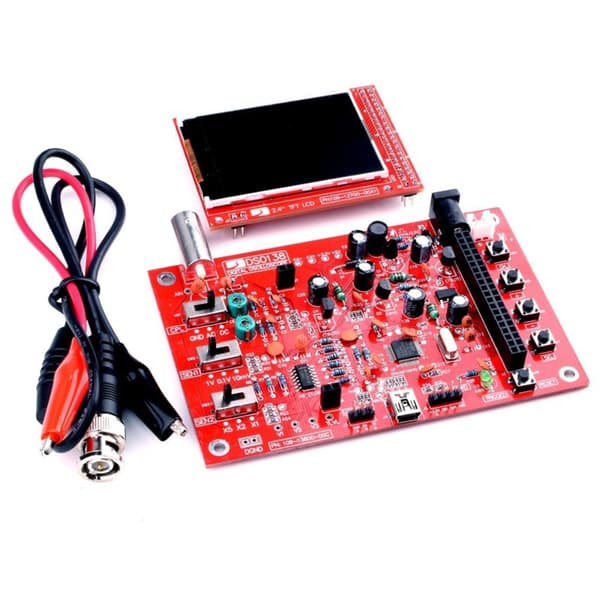

1 * DSO138 DIY digitalt oscilloskopsæt
1 * Sonde
2 * Brugervejledning (engelsk)
