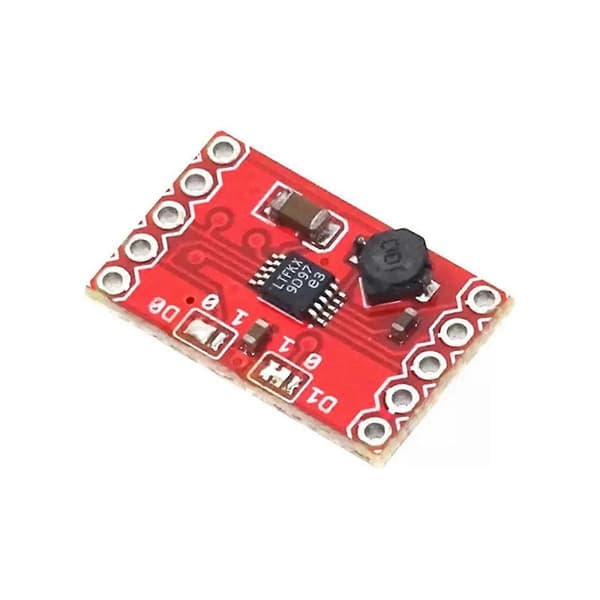

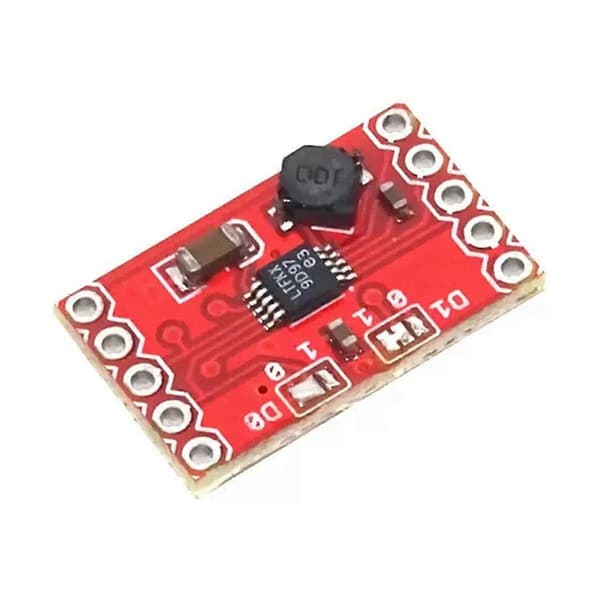

Dette lille modul bruger LTC3588 piezoelektrisk energi. Dette lille modul samler ikke kun piezoelektrisk energi, men også solenergi.
Der er en bro, der kan omdanne input til piezoelektriske elementer (PZ1 og PZ2), og kan omdanne det direkte input (Vin) til en DC-kilde. Begge broer trækker strøm inden for 20 volt. Derudover kan dette kort bruges alene som en buck-regulator.
Det har en ultralav hvilestrøms-underspændingslåsetilstand, som har et stort lækagevindue, der kan opsamle ladningen af indgangskondensatoren, og buck-regulatoren kan dræne den akkumulerede strøm ud.
Generelt set, når Ltc3588 går i dvaletilstand, er indgangs- og udgangshvilestrømmene meget små. Buck-regulatoren aktiveres automatisk til normal drift.
Interfacet kan selektivt forbindes til fire udgangsspændinger (1,8V, 2,5V, 3,3V og 3,6V), og dets udgangsstrøm er en konstant strøm på 100mA. Udgangskondensatoren kan dog pludselig aflade højere strøm. Derfor har vi opsat en 20-volts input-beskyttelsesshunt, som giver de eksisterende inputkondensatorer mulighed for at lagre mere ladning.

Type: Energiopsamlingsmodul
1. 950nA hvilende indgangsstrøm (udgangsstrøm - normalt ingen belastning)
2. 450nA hvilende indgangsstrøm (underspændingslåsetilstand)
3. 2,7V-20V indgangsdriftsområde
4. Integreret lavt tab fuldbølgebro, udgangsstrøm op til 100mA
5. Udgangsspændingen kan vælges, 1,8V, 2,5V, 3,3V og 3,6V
6. Højeffektiv integreret hysterese Buck DC/DC
7. Indgangsbeskyttelse - Op til 25mA omvendt biasstrøm, indgangsspænding er 20V
8. Bredt underspændingslåseområde
Bemærk: Forskellige partier kan have forskelle i produktets udseende, farve og trykte tegn, hvilket ikke vil påvirke brugen
Farve: Som vist
Materiale: PCB

Pakkeindhold:
1 * Energiopsamlingsmodul
2 * Pin Header

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
