Beskrivelse

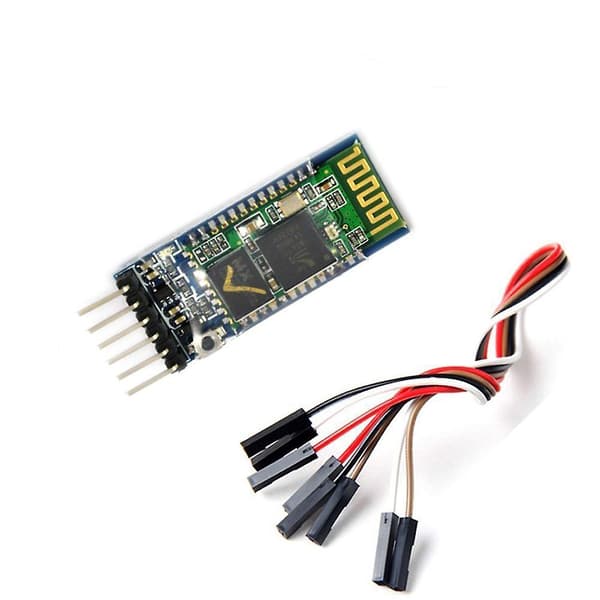

Modul HC-05 master og slave to i et modul, computer og adapter, PDA, sømløs forbindelse, bruges til GPS-navigationssystem, vand- og elgasmålersystem.
Funktioner
- PCB-dimensioner: 37,3 mm (længde) * 15,5 mm (B).
- Indgangsspænding: 3,6V - 6V, 7V forbyder over.
- Strømanti-reverse, omvendt modul virker ikke.
fører til 6 pin: EN / VCC / GND / RXD / TXD / STATE (status fører til foden, er ikke forbundet til den lave output, output høj efter forbindelsen).
- Statusindikator, LED-blink betyder ingen forbindelse; LED langsomt blink indikerer ind i AT-kommandomodus.
- On-board 3.3V regulator chip, indgangsspændingen DC 3.6V-6V; når den ikke er parret, er strømmen omkring 30mA (fordi LED-lys blinker, den aktuelle tilstand af ændring); Efter parringen er vellykket, er strømmen omkring 10mA.
- Niveauinterface 3.3V, du kan direkte forbinde en række mikrokontrollere (Arduino / 51 / AVR / PIC / ARM / MSP430, etc.), 5V mikrokontroller kan også forbindes direkte. Direkte forbundet til mikrokontrollerens serielle port, du kan ikke gå gennem MAX232-chip!
- Det åbne områdes effektive transmissionsafstand på 10 meter, over 10 meter er mulige, men garanterer ikke forbindelsens kvalitet.
- Når parringen er vellykket, kan den bruges som en fuld-duplex seriel grænseflade. Du behøver ikke kende nogen af protokollerne, men understøtter kun 8 databits, 1 stopbit, ingen paritetskommunikationsformat. Dette er det mest almindelige kommunikationsformat, understøtter ikke andet format!
- Tryk på knappen for at give modulet strømforsyning kan indtaste AT-tilstand, indstille parametre og forespørge oplysninger.
- Du kan skifte mellem master- og slavetilstand via AT-kommandoer.
- Modulets standardbaudrate er 9600, standardadgangskoden er 1234, standardnavnet for HC-05.
- Beskyttelse med gennemsigtigt krympevarmerør.Pakkeliste: 1 * modul,_x005f_x000D_
6 * sæt kabel
