Beskrivelse

25MHZ højhastighedskrystaloscillator 32.768Khz 6PF lavhastighedskrystaloscillator

V3.0 versionen begyndte at bruge blyfri proces, stifthovedet er forgyldt stifthoved, mere miljøvenligt

Flash-puder er blevet reserveret, og USBDisk FATFFS-rutiner leveres

WeAct HID FW Bootloader er blevet brændt ud af fabrikken. Det er en speciel fabriks testversion, og hex leveres ikke.

Understøtter MicroPython-programmering, leverer tilgængelig MicroPython-firmware, se efter konfigurationsfiler, men leverer ikke tekniske svar!



Kort med version V1.3 og derover har 3 knapper, reset-knap, BOOT0-knap og brugerknapper.

Sådan indtastes ISP-tilstand

1: Tryk og hold BOOT0-knappen og reset-knappen nede under tændt tilstand, slip derefter reset-knappen, og slip BOOT0-knappen efter 0,5 sekunder

2: Hold BOOT0-tasten nede, når strømmen er slukket, og slip BOOT0-tasten 0,5S efter tænding

DFU-tilstand: brug blot datakablet til at forbinde til computeren, hvis der er et problem med ikke-genkendelse, kan du ordentligt varme chippen (25 Celsius), og derefter genindtaste ISP-tilstand

Seriel porttilstand: brug USB til seriel port til at forbinde PA9 og PA10 på kernekortet

WeAct HID FW Bootloader

Ingen behov for USB til seriel port, ingen debugger, ingen computerdriver, bare et TYPE-C datakabel til at fuldføre firmware-download

Tryk og hold KEY-knappen nede, klik på reset-knappen, LED C13 blinker, slip KEY-knappen for at indtaste

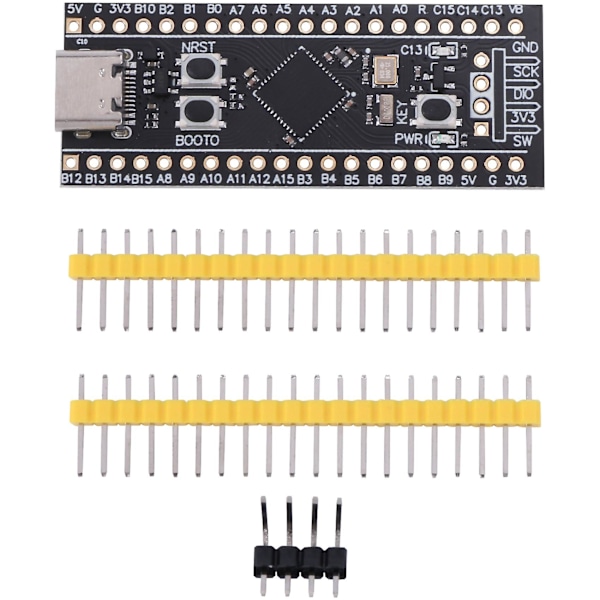

model:STM32F401CEU6

Farve:sort

Materiale:plast



Pakkeindhold:

1 * Udviklingskort



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
