Beskrivelse:
I processen med kredsløbssignaltransmission vil spændingssignalet stige med transmissionsafstanden bliver svag, brugen af strømoverførsel kan undgå signalet svækkelse. Dette modul bruges til slutningen af strømssignaltransmissionen, signalet til et spændingssignal til single-chip-detektering. Strømindgang understøtter 4-20Ma, 0-20mA, spændingsudgang understøtter 0-3.3V 0-5V 0-10V

Funktioner:
Bred forsyningsspændingsområde, udgangsspændingen til at understøtte flere områder
Nul og område kan justeres
Høj stabilitet, god linearitet, industriel kvalitet
Strømssignalprøvemodstand med høj præcisionsfarveringmodstand, høj præcision, temperaturdrift lille, høj effekt

Brugsanvisning:

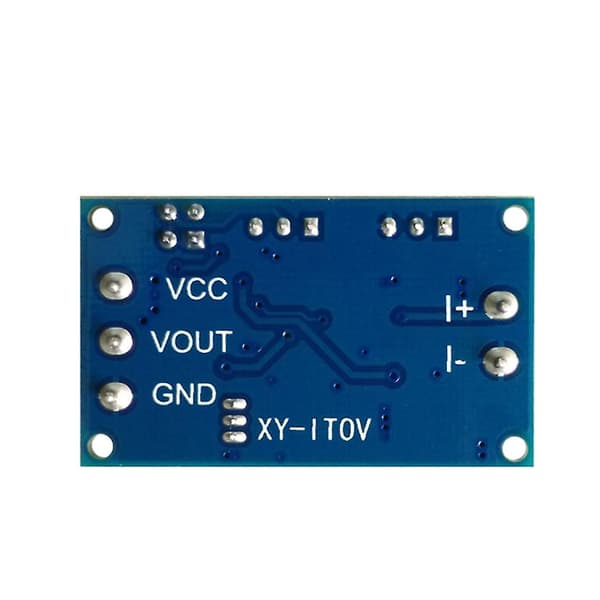

1. Modul i henhold til definitionen af ledninger, forsyningsspænding 7-36V (hvis udgangen til 10V, forsyningsspændingen skal være større end 12V)
2. Efter opstart skal D2-indikatoren være tændt, ellers skal du kontrollere ledningsforbindelsen. Bestyrelse med omvendt beskyttelse, omvendt brænder ikke.
3. Når strømindgangen er minimum (0mA eller 4mA), skal du justere ZERO-potentiometeret, så VOUT-udgangen er minimum (0,0V eller anden spænding)
4. Når strømindgangen er ved maksimum (20mA), skal du justere SPAN-potentiometeret, så VOUT-udgangen er maksimum (3,3V eller 5V eller 10V, udgangen kan være så lav som 2,5V, når indgangen er 4-20ma)

Ifølge dine behov, gennem jumperhætten for at vælge det passende område:
4--20ma: 0-2.5V-område: J1 1,2 fod kort, 3,4 fod kortsluttet
0 - 3.3V-område: J1 1,2 fod fra, 3,4 fod fra
0 - 5.0V-område: J1 1,2 fod kort, 3,4 fod kortsluttet
0--10.0V-område: J1 1,2 fod kort, 3,4 fod fra
0--20ma: 0--3.3V-område: J1 1,2 fod kort, 3,4 fod kortsluttet
0 - 5.0V-område: J1 1,2 fod kort, 3,4 fod kortsluttet
0--10.0V-område: J1 1,2 fod kort, 3,4 fod fra

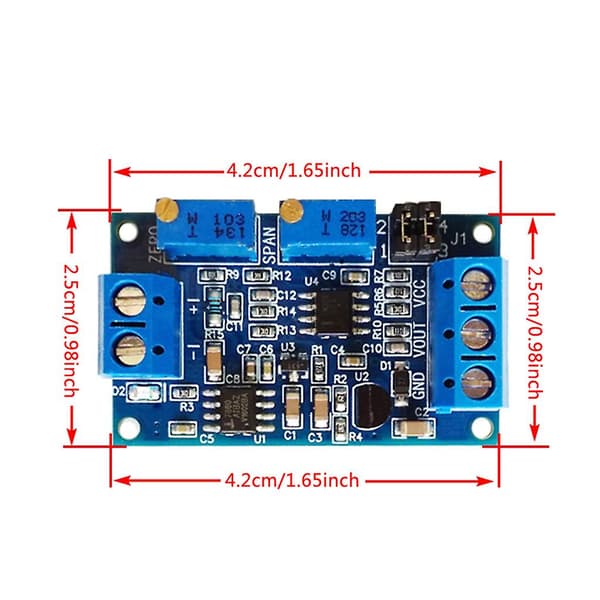

Størrelse: 4.2x2.5cm/1.65x0.98inch
Antal: 1 stk

Bemærk:
Tillad venligst 1-3 mm fejl på grund af manuel måling. pls sørg for, at du ikke har noget imod det, før du byder
På grund af forskellen mellem forskellige skærme afspejler billedet muligvis ikke den faktiske farve på varen. Tak!

Pakkeindhold:
1 stk x strømmodul til spænding
