\nFunktioner:
\nhelt ny og høj kvalitet
\nMed reserverede BOOT- og RESET-knapper kan brugere opdatere firmwaren via DFU-tilstand via USB.
\nTilføjet for beskyttelseskredsløb på termistoren forhindrer brænding af hovedkontrolchippen forårsaget af lækstrøm fra varmestaven.
\nBrugeren kan vælge termistorens pull-up-modstands værdier via jumper-ledning, for at understøtte PT1000 (2,2K pull-up-modstande), hvilket gør det praktisk til DIY.
\nForbind USB med en jumper-hætte for at få den tændt, hvilket effektivt isolerer hovedkontrolkortets DC-DC fra USB 5V.
\nReserveret I2C-grænseflade muliggør detektering af filamentbrud og tilstopning og understøtter andre DIY-funktioner.
\nTilføjede anti-flyback-dioder på varmestaven og ventilatorernes porte beskytter effektivt MOS-røret mod at blive brændt på grund af spændingsomvending.
\nBeskyttelse mod omvendt forbindelse på strømgrænsefladen forhindrer brugere i at brænde bundkortet, når de ved en fejltagelse tilslutter den omvendte strømlinje under DIY.
\n
\nSpecifikationer:
\nType:med 31865, uden 31865(valgfrit)
\nEkstern størrelse: 40x 40mm
\nInstallationsstørrelse: afstand 31x 31mm, M3 skruehulx 4
\nMikroprocessor: ARM Cortex-M0 STM32F072C8T6 48MHz
\nIndgangsspænding: DC12V-DC24V 9A
\nLogisk spænding: for DC 3.3V
\nOpvarmningsgrænseflade: Varmestav (E0), maks. udgangsstrøm: 5A
\nIndbygget sensor: ADXL345
\nVentilatorgrænseflader: To CNC-ventilatorer (FAN0, FAN1)
\nMaksimal udgangsstrøm for ventilatorgrænseflade: 1A, for topværdi 1,5A

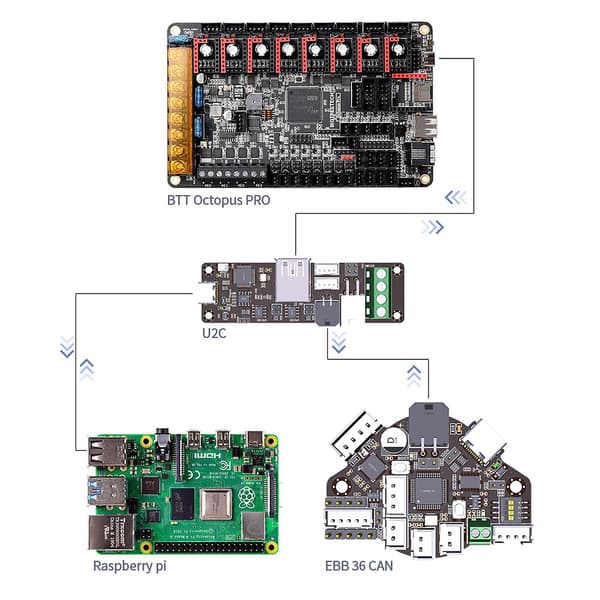

\nUdvidelsesgrænseflader: EndStop, I2C, Probe, RGB, PT100/PT1000, USB, CAN-grænseflade
\nMotordrev: Onboard TMC2209
\nDriverarbejdstilstand: UART
\nSteppermotorgrænseflade: EM
\nTemperatursensorgrænseflade(valgfrit): 1 kanal 100K NTC eller PT1000 (TH0), 1 kanal PT100/PT1000
\nUSB-kommunikationsgrænseflade: USB-Type-C
\nfor DC 5V Maks. udgangsstrøm: 1A
\n
\nBemærk:
\n Tillad venligst 0-1 cm fejl på grund af manuel måling. sørg for, at du ikke har noget imod det, før du byder.
\nPå grund af forskellen mellem forskellige skærme afspejler billedet muligvis ikke varens faktiske farve. Tak
\n
\nPakken inkluderer:

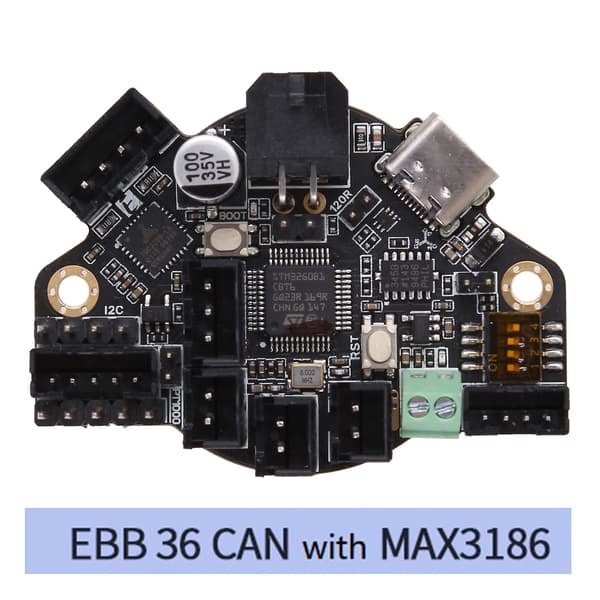

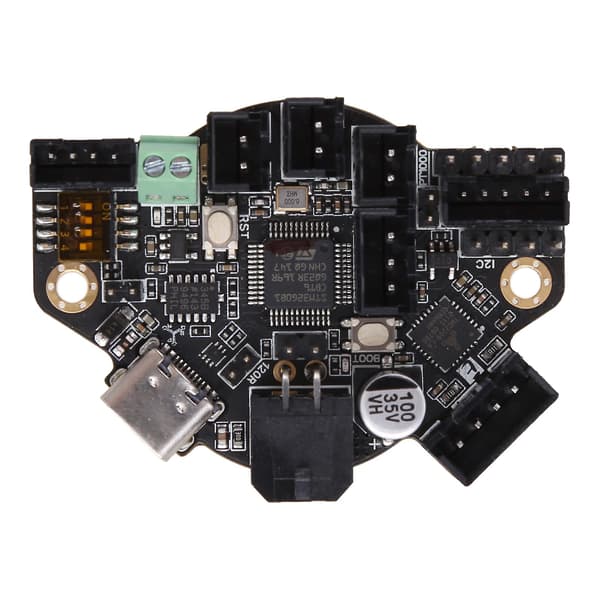

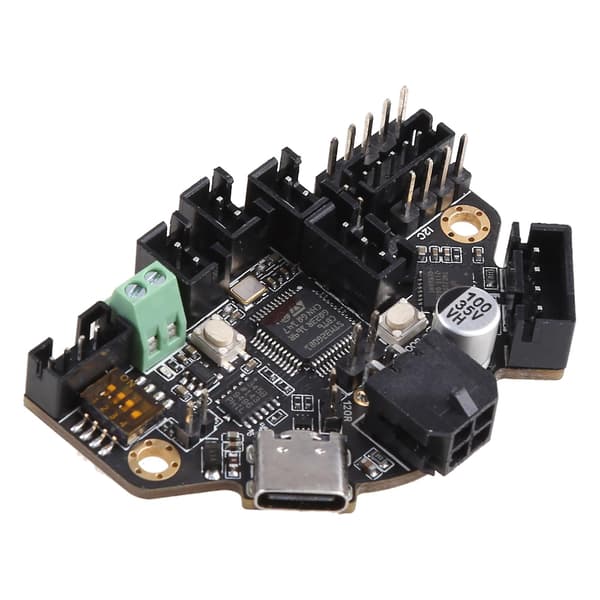

\n1PC x EBB36 V1.1 Accelerometer Board
