Tilslut blot UPA-programmerens bundkort direkte eller ved hjælp af et DB9 han-forlængerkabel / (1:1) Indsæt den korrekte konfigurationsnøgle i bundkortstikket, og start programmeringen via ZIF eller DIP! Du kan også bruge den medfølgende DIL med 10 flade ben, placere den inde i ZIF-stikket og forbinde en klemme eller klemmer til internetudbyderbrug derfra.
MCU . Vælg den adapter, du vil bruge, tilslut fladkablet til adapteren (PIN1 er altid angivet på kablet og adapteren) og til 10-bens ISP-stikket på hovedkortet. Vælg strømkilden VCC via broen placeret på hovedkortet ved siden af ISP-stikket (til = mål aktiv strøm... fra = mål har sin egen strøm).
Skub adapteren over PLCC MCU loddet på mål-PCB'en . (lodning, gennemgang af pinout, ingen optælling, sparer dig for en masse tid og besvær og gør dit arbejde mere præcist og nemmere). Når dit værksted er udstyret med adaptere, vil du få en ny UPA-oplevelse.
STMicroelectronics: ST62-40/45/49; NSC: CR16-HCS5 (9) / MCS5 (9) / MES5 (9) / MFS5 (9) / MCT5 (9) / HCT5 (9). Til : PIC12F-508/509/629/675, PIC16F-627(A)/628(A)/648A/72/73/74/76/77/818/819/83/84(A)/870/871/872 /873 (A) / 874 (A) / 876 (A) / 877 (A)
til: MC68HC05-B6/B8/B16/B16/B32/E6/E6/H12/L28/P3/P3*/X16/X32. MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AS60, MC68HC08AS32, MC68HC(9))08AZ32A, MC68HC908AZ60, MC68HC908AZ60A, MC68HC11/A1/A8/E9/EA9, MC68HC11-E20/F1 / K4 / KA2 / KA4 / KS2 / KS8 / L6 / P2 / PA8 / PH8
MC68HC912-B32 / BE32 / D60 / D60A / DC128A / DG128 / DG128A, MC9S12-D64 / A128 / DG128 / DG256 / H128 / H256
8051 Arkitektur: AT89S-51/52/53/8252/8252
8-bit AVR: AT90S-1200/2313/232/2333/2343/4433/4434/8515/8535, -8/16/161/162/163/323/64/103/128, ATtiny-12/15/2313
EEPROM: 24C-01/02/04/08/16/32/64/128/256/512, 85C-72/82/92, BAW574252, -003/004/005, KKZ-06F, MCM2814, PCA8581, PCF85-81 / 82/94/98/102/116, SDA25-16 / 26/46, , GRN-001, -002, KKZ-01, S220, S2914, ST61907, XLS93C46
EEPROM: M35080, 25C-010/020/040/080/128/160/256/320/640, M25P-05/10/20/40/80, ST950-10/20/40/80, ST95-160/320/ 640, ST95P-02/04/08,
..uDP780-828A / 948/949/973/974
TMS. ..TMS370CX-02/32/36/42 / 56.78K0 / HC912
TMS370CX58 78K0 / HC912 TMS375C006
farve: rød grøn blå
Materiale: metal plastik

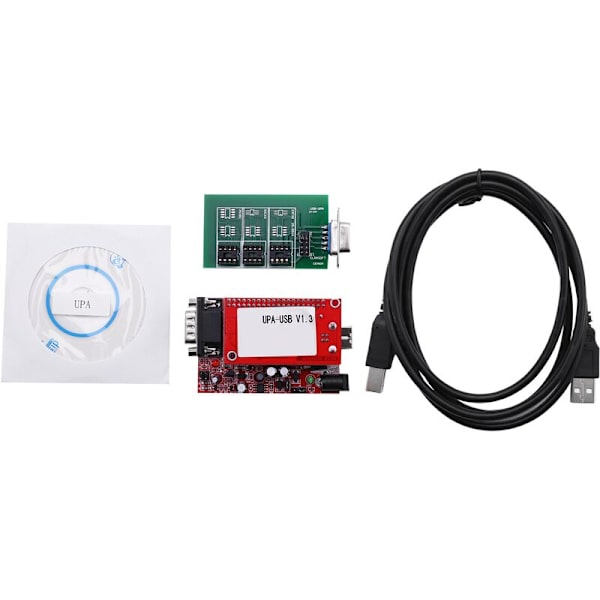

Pakkens indhold:

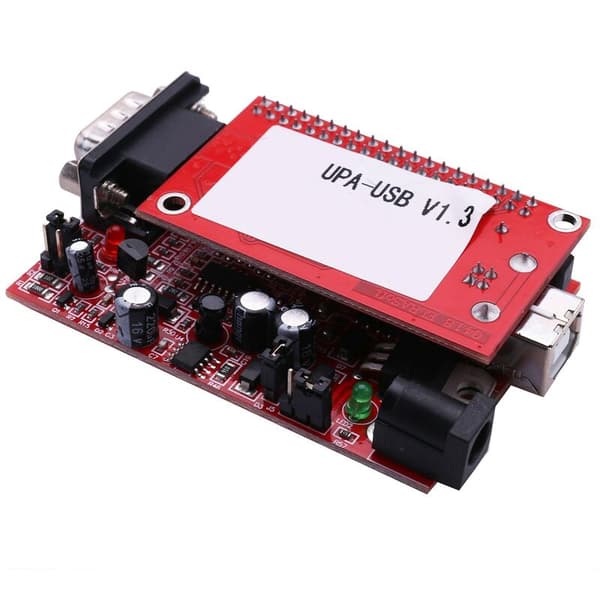

1 x UPA-programmerer

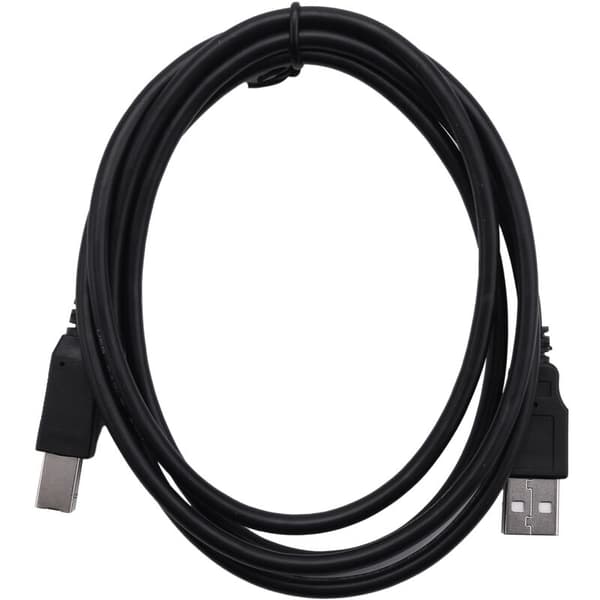

1 x USB-kabel
1 x bundkort med 40-bens DIL ZIF-stik (600mil) og 14-bens SOIC ZIF-stik (150mil)
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lysoptagelse og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
