Funktioner:\r
AD9834 er en 75 MHz, lav effekt DDS-enhed, der er i stand til at producere højtydende sinus- og trekantede udgange. Integrerer også sin on-chip komparator, understøtter generering af firkantbølge til klokgenerering. Når forsyningsspændingen er 3V, er strømforbruget kun 20mW, meget velegnet til strømfølsomme applikationer.\r
AD9834 giver en fasemodulations- og frekvensmodulationsfunktion. Frekvensregister 28bit; klokfrekvens på 75MHz, kan opnå en opløsning på 0,28 Hz. Ligeledes, når klokfrekvensen er 1 MHz, kan AD9834 opnå en opløsning på 0,004Hz. Påvirker frekvens- og fasemodulationsmetoden er via den serielle grænseflade for at indlæse registeret, derefter registrere ved hjælp af software eller FSELECT / PSELECT pin-switches Device.\r
AD9834 via en tre-leder seriel grænseflade til at skrive data. Den serielle grænseflade, der opererer ved klokfrekvenser op til 40MHz og er kompatibel med digital signalbehandling og mikrocontrollerstandarder. Enheden er 2,3V til 5,5V strømforsyning. Analoge og digitale sektioner er uafhængige, du kan bruge forskellige strømforsyninger; for eksempel kan AVDD være 5V, og DVDD kan være 3V.\r
AD9834 har en kontrolpin Sleep (SLEEP) for at understøtte power-down mode kontrol udefra. Ingen del af enheden må slukkes for at minimere strømforbruget. For eksempel, når der genereres et klokoutput, kan DAC slukkes. Enheden bruger en 20-benet TSSOP-pakke.\r
Anvendes til frekvens excitation/bølgeformsgenerering, frekvensfase tuning og modulation, lav-effekt RF/kommunikationssystemer, væske- og luftstrømsmåling, sensorapplikationer, nærhed, bevægelse og defektdetektering, test- og medicinsk udstyr.\r
\r
Specifikationer:\r
Smalbånds SFDR: >72dB\r
Strømforsyning: 2,3 V~5,5 V\r
Udgangsfrekvens: Op til 37,5MHz\r
Udgangsbølge: Sinusbølgeudgang/trekantbølgeudgang\r
Komparator: On-chip komparatorer\r
Grænseflade: Tre-leder seriel perifer grænseflade\r
Udvidet temperaturområde: -40 til +105\r
Strømbesparende muligheder: Ja\r
Strømforbrug: 20mW (ved 3V)\r

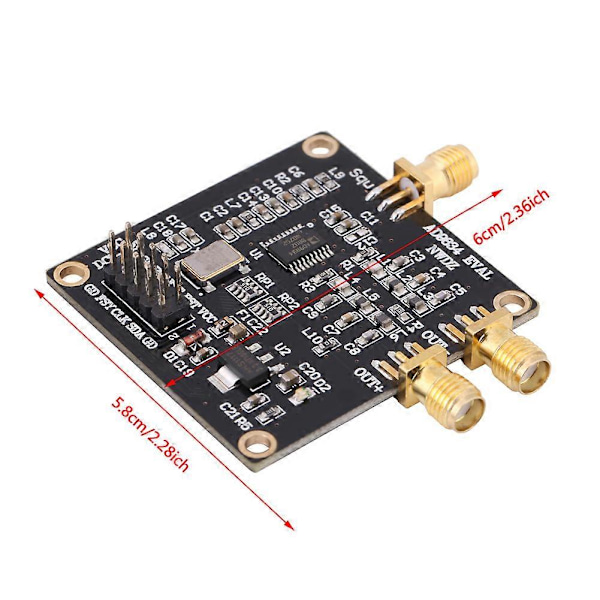

Størrelse: 5,8 x 6cm/2,28 x 2,36inch\r
Vægt: 13g\r
\r
Applikationer:\r
1.Frekvensstimulus/bølgeformsgenerering\r
2.Frekvensfase tuning og modulation\r
3.Lav effekt RF/kommunikationssystemer\r
4.Væske- og gasstrømsmåling\r
5.Sensoriske applikationer: nærhed, bevægelse og defektdetektering\r
6.Test- og medicinsk udstyr\r
\r
Pakken indeholder:\r

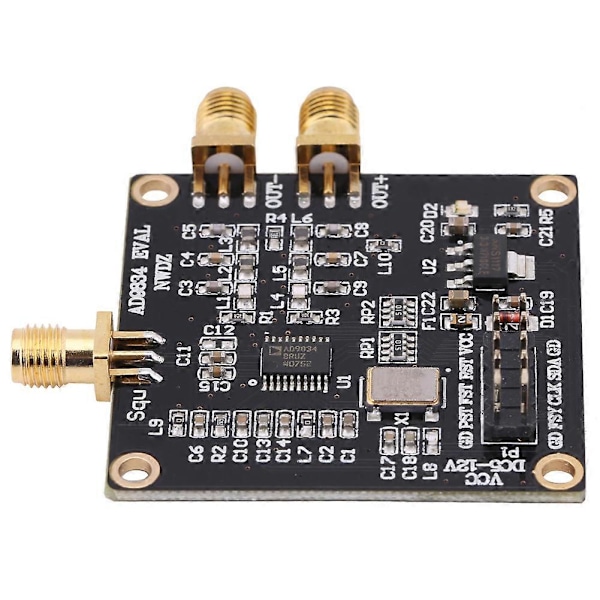

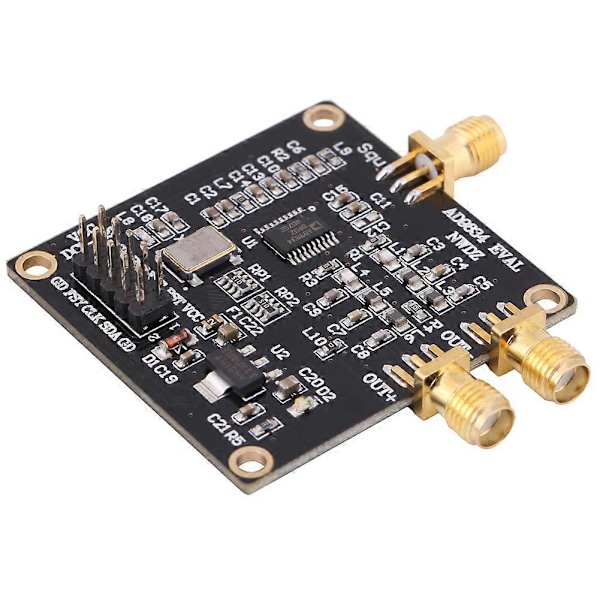

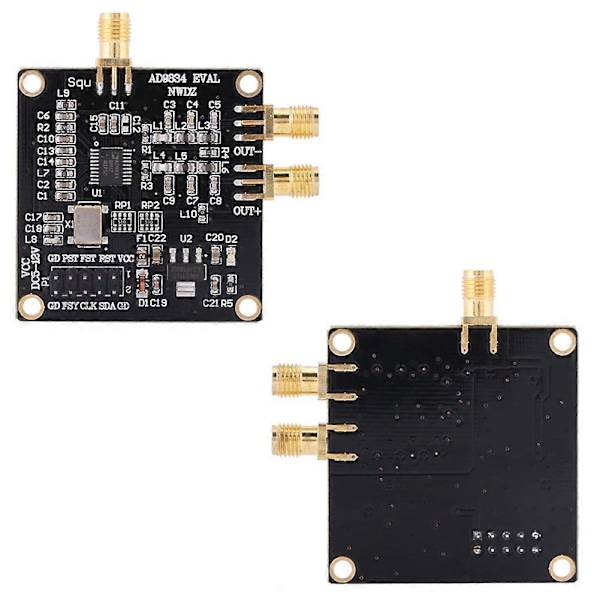

1 x Signalgenerator
