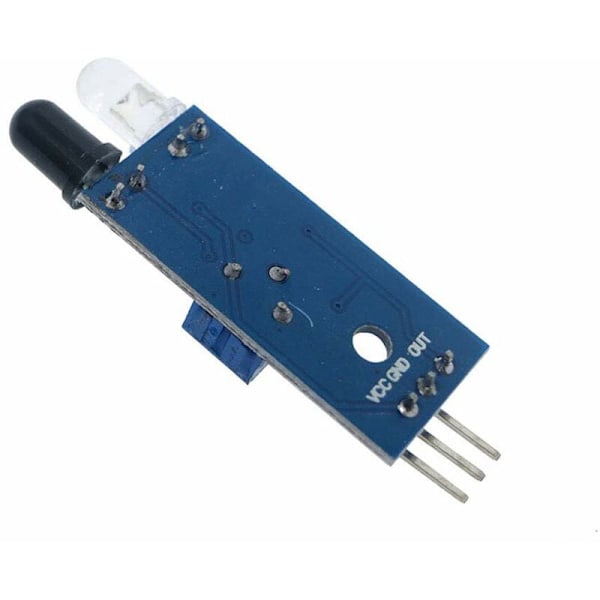

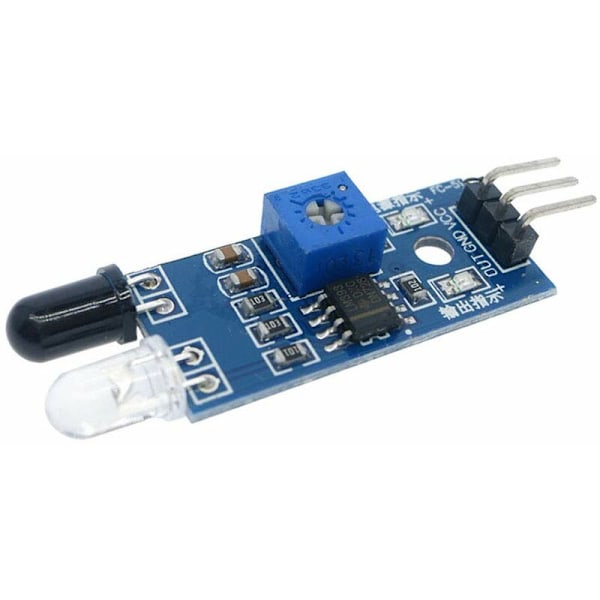

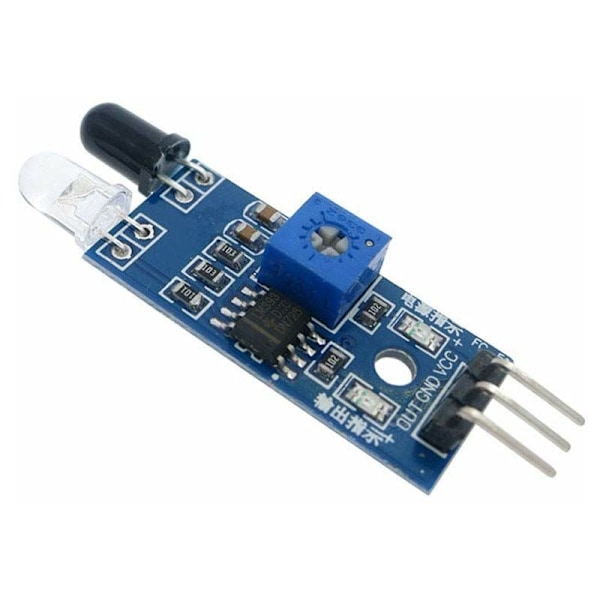

Funktion: 1, Når modulet registrerer en hindring foran signalet, lyser den grønne indikator på kortet, mens OUT-porten opretholder et lavt signaloutput, modulet registrerer afstanden 2 ~ 30 cm, detektionsvinkel 35 °, afstanden kan registrere potentialet justeres med uret justeringspotentiometer, registrerer afstanden øges; justeringspotentiometer mod uret, hvilket reducerer detektionsafstanden. 2, Sensoren aktiv infrarød refleksionsdetektion, målets reflektionsevne og derfor formen er den kritiske detektionsafstand. Hvor den mindste detektionsafstand er sort, hvid, maksimal; små genstande væk fra et lille område, et stort område af det store. 3, Sensormodulets outputport kan tilsluttes direkte til microcontroller IO kan også direkte drive et 5V relæ; Tilslutning: VCC-VCC; GND-GND; OUT-IO 4, LM393 komparatorer, stabil; 5, Modulet kan være 3-5V DC strømforsyning. Når strømmen er tændt, lyser den røde strømindikator; 6, Med 3 mm skruehuller, nem fast installation; 7, Kortstørrelse: 3,2 CM * 1,4 CM 8, Hvert modul blev afsendt tærskel komparator spænding justeret af potentiometer god, ikke-speciel sag, intet justerbart potentiometer. PIN Beskrivelse: 1 VCC 3.3V-5V ekstern spænding (kan tilsluttes direkte til 5v og 3.3v MCU MCU) 2 GND Ekstern GND 3 OUT digital output lille kort interface (0 og 1) Pakken indeholder: 10 * Infrarød Hindring Undgåelse Sensor Modul
