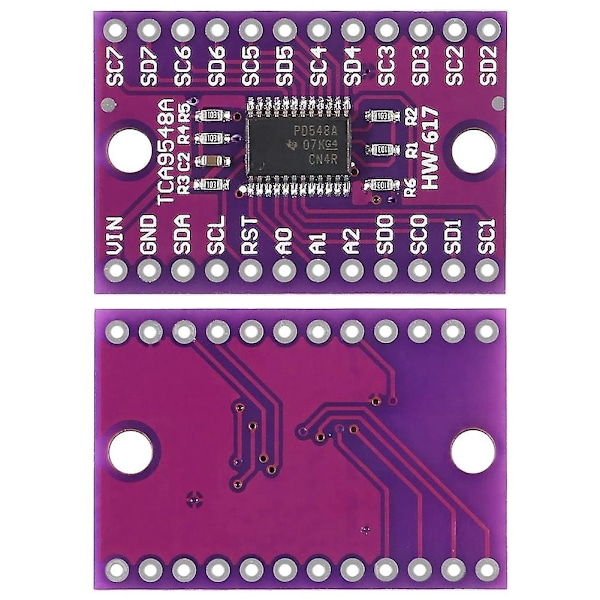

TCA9548A-adapteren er forbundet til en I2C-enhed med flere identiske adresser på den samme I2C-port på hovedstyrekortet til normal kommunikation og brug. Der er 8 I2C-grænseflader på én ekspander, og der er otte tovejs overførselsswitche, der kan styres af I2C-bussen. Det betyder, at efter 1 ekspander er overført, kan 8 identiske adresser forbindes til den samme I2C-port.

Når 8-kanals udvidelseskortet også er i normal brug, er standardadressen for denne ekspander 0x70, adressen kan ændres og kan indstilles inden for 0x70~0x77 efter dine behov. I , 8 expandere kan kaskades i adressen 0x70~0x77, og hver ekspander kan forbinde 8 enheder med den samme adresse. Dette realiserer den samme I2C-port og forbinder 64 enheder med den samme adresse og bruger dem normalt.

Udvidelseskort TCA9548A kompatibel med IIC-bus og systemstyringsbus (SMBus), aktiv lav reset-indgang, understøttelse af hot insertion, lav standby-strøm, ingen under opstart, understøttelse af spændinger mellem 1,8V, 2,5V, 3,3V og 5V busser Niveauskiftning, TCA9548A I2C IIC multiplexer breakout-kort afhængigt af indholdet af de programmerbare kontrolregistre, enhver enkelt SCn/SDn-kanal eller kombination af kanaler kan vælges.

Når en timeout eller anden ukorrekt betjening opstår, kan systemmasteren nulstille TCA9548A ved at hævde /RESET-indgangen lav. Tilsvarende fravælger en tænd/sluk-nulstilling alle kanaler og initialiserer I2C/SMBus-tilstandsmaskinen. Nulstilling og initialisering kan også opnås ved at hævde /RESET, og der er ikke behov for at slukke for delen. Kontakten har en tænd/sluk-port, så VCC-stiften kan bruges til at begrænse den maksimale højspænding gennem TCA9548A.

CJMCU- 9548 TCA9548 begrænser den maksimale højspænding tillader, at forskellige busspændinger bruges på hvert kanalpar, så 1,8V, 2,5V eller 3,3V komponenter kan kommunikere med 5V komponenter uden nogen yderligere beskyttelse, for hver kanal, eksterne pull-up modstande Enheden trækker busspændingen op til det ønskede spændingsniveau. Alle I/O-stifter er 5V tåler spænding.

Materiale:Plast + Metal

farve:Lilla

Pakkens indhold:

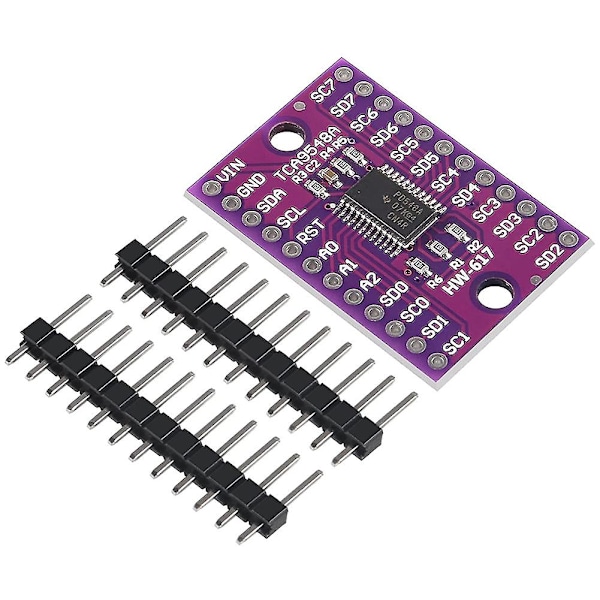

10 x TCA9548A I2C IIC 8-kanals udvidelseskort

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3cm.
