Beskyttelseskortet er til 5 serie Li-ion batterier, hovedsageligt brugt til elektriske apparater.
Det bruger en speciel IC til 5S lithium batterier som en processor til at detektere spændingen, opladnings- og afladningsstrømmen og temperaturen for hvert batteri i realtid.

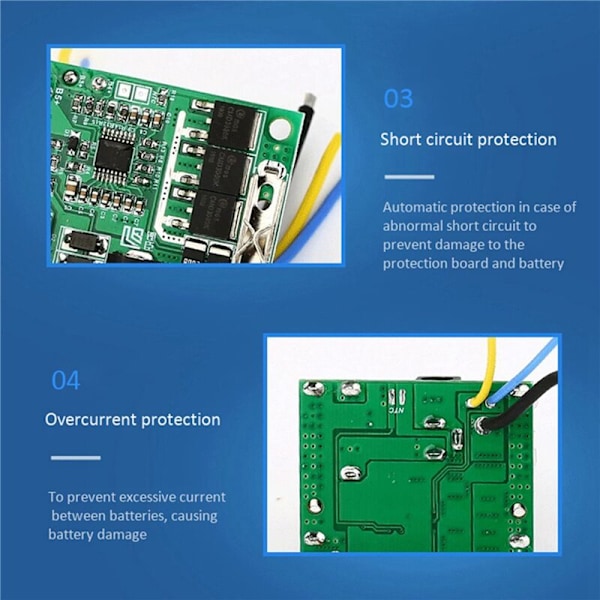

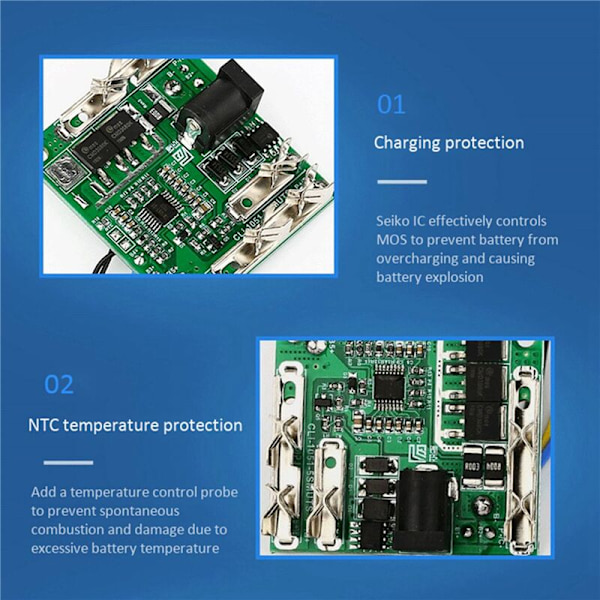

Forskellige stabile beskyttelsesfunktioner til opladning og afladning, såsom overopladningsbeskyttelse, overafladningsbeskyttelse og kortslutningsbeskyttelse.
Lavt strømforbrug, arbejdsstrømmen er ca. 25uA og hviletilstanden er ca. 6uA.
At vælge det rigtige beskyttelseskort og anvende det korrekt er afgørende for batteriernes levetid. Opladningsspænding: 19 / 21V; Opladningsspænding for enkelt celle: 3.8/4.25V;

Kontinuerlig afladningsstrøm: 8-20A
Overopladningsdetekteringsspænding for enkelt celle: 3.85-4.25V
Overopladningsbeskyttelsesforsinkelse: 1S
Overopladningsgenopretningsspænding for enkelt celle: 3.75-4.13V
Overopladningsbeskyttelsesfrigivelsestid: 1mS
Overafladningsdetekteringsspænding for enkelt celle: 2-2.8V
Overafladningsbeskyttelsesforsinkelse: 1S
Overafladningsgenopretningsspænding for enkelt celle: 2.5-3.0V
Overafladningsbeskyttelsesfrigivelsestid: 100 +/- 20mS
Overstrømsdetekteringsspænding: 0.1-0.4V
Overstrømsdetektering: 100 +/- 20mS
Overstrømsdetekteringsspænding ... Overstrøm: 30 + / - 5A
Overstrømsdetekteringsforsinkelse: 1S
Genopretningstilstand: Automatisk
Kortslutningsbeskyttelse: Understøttet Ja
Kortslutningsdetekteringsforsinkelse: 1S
Kortslutningsdetekteringsspænding: 0.8V
Beskyttelsestemperatur: 70 + / - 5 grader
Genopretningstemperatur: 55 + / - 5 grader
Intern modstand af hovedafladningskredsløbet: 30 + / - 5m ohm
Driftstemperatur: -40 grader-85 grader mindre end eller lig med 75%
Type: dobbelt MOS
Farve: grøn
Materiale: plastik
Størrelse: 46x40mm / 1.81x1.57inch
Pakkeindhold:

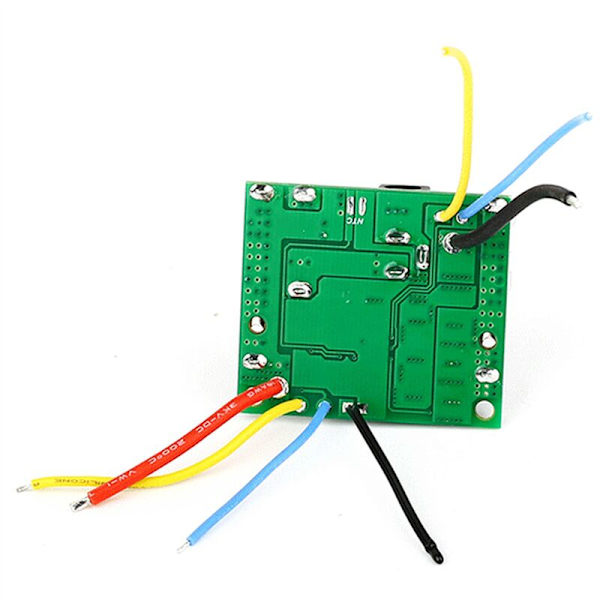

3 x Batteribeskyttelseskort

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysoptagelse og forskellige skærme kan forårsage, at farven på varen er lidt anderledes end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
