Induktiv energi overførsel aktiv udligningsplade

Ligevægtsprincip: Dette modul er tilstødende differentialtryk udligning. Når differentialtrykket af tilstødende batterier når over 0,1V, vil chippen udløse udligningen til at virke, indtil differentialtrykket af tilstødende batterier stopper med at virke inden for 0,03V. Når det bruges til opladning og afladning på batteripakken, udløser det tilstødende differentialtryk udligningen til at virke.

Batteripakkespændingsfejlen vil også blive trukket tilbage til en mere perfekt værdi, hvilket reducerer batterivedligeholdelsesomkostningerne.

Høj præcisions energi overførsel udligning, IC udligning, høj strøm 1.2A energi overførsel batteri spændingsbalancer, betydeligt balancering af batterispændingen, forbedring af den samlede effektivitet af batteripakken



Driftspændingsområde 2.0V-4.5V, almindeligt for ternær/litiumjernbatteri

Udligningsstrøm

Det tilstødende differentialtryk er over 0,1V (strømmen er ca. 0,5-0,7A)

Tilstødende differentialtryk over 0,2V (op til den maksimale udligningsstrøm på 1,2A)

Jo mindre differentialtrykket er, jo mindre er udligningsstrømmen

Ledningsdefinition

B -, den negative af batteripakken (den negative af det første batteri) B1, den positive af det første batteri

, den positive af det andet batteri, B3, den positive af det tredje batteri, og så videre

Farve: sort

Materiale: PCB

Forskellige batcher, produktudseende og farve kan være forskellige, hvilket ikke vil påvirke brugen



Pakkeindhold:

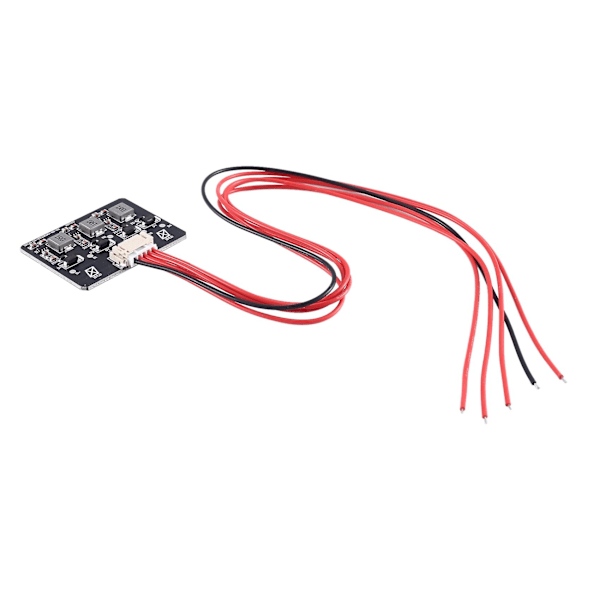

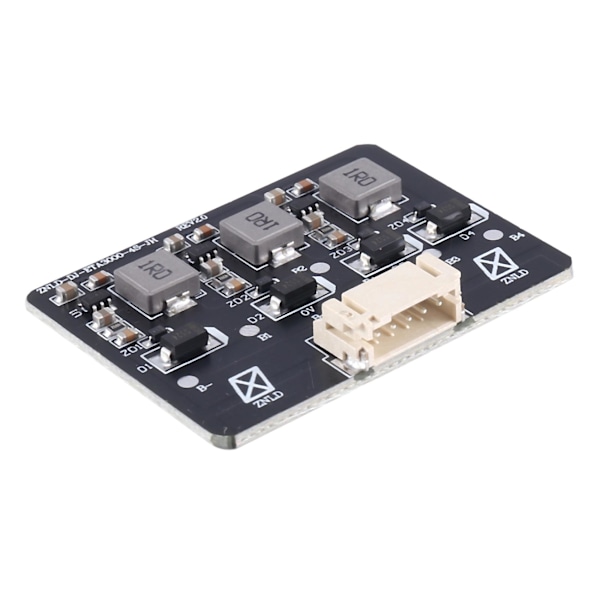

1 x Aktiv Balancerbræt

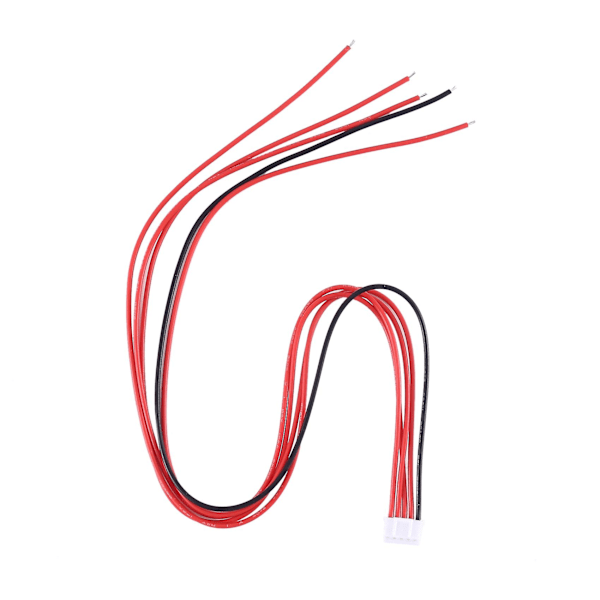

1 x Kabel



Kun ovenstående pakkeindhold, andre er ikke inkluderet.

Bemærk: Lysreflektion og forskellige skærme kan forårsage, at farven på varen i billedet er lidt anderledes end den virkelige ting. Den tilladte målefejl er +/- 1-3cm.
