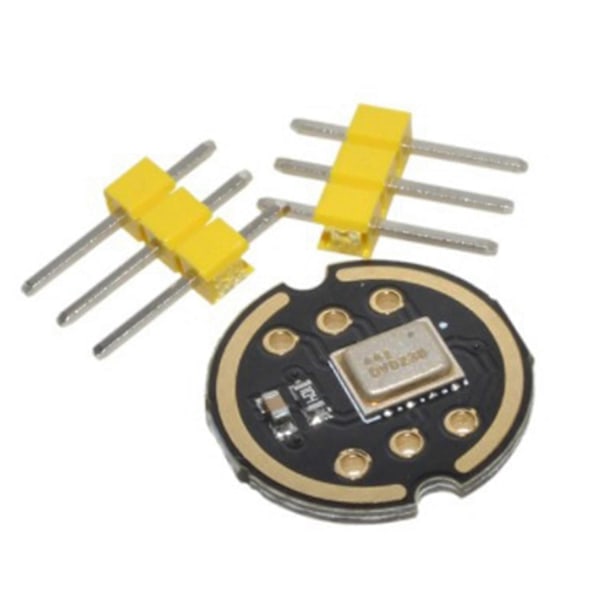

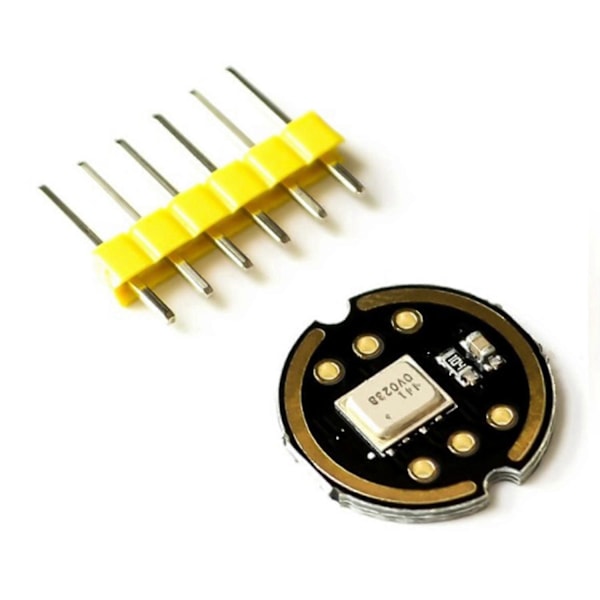

Produktintroduktion:

INMP441 er en højtydende, lavt strømforbrug, digital output, omnidirektionel MEMS-mikrofon med bundport.

Den komplette INMP441-løsning består af en MEMS-sensor, signalbehandling, analog-til-digital konverter, anti-aliasing filter, strømstyring og industristandard 24-bit I2S interface. I2S-interfacet gør det muligt at tilslutte INMP441 direkte til digitale processorer såsom DSP'er og mikrocontrollere uden behov for et audiocodec til brug i systemet.

INMP441 har et højt signal-støj-forhold og er velegnet til nærfeltsapplikationer. INMP441 har en flad bredbåndsfrekvensrespons, der resulterer i høj definition af naturlig lyd.

Produktfunktioner:

Digitalt I2S interface med høj præcision 24-bit data

2. Højt signal-støj-forhold er 61

3. Høj følsomhed -26 dBFS

4. Stabil frekvensrespons fra 60Hz til 15kHz

Lavt strømforbrug: lavt strømforbrug 1,4 mA

6. Høj PSR: -75 dBFS

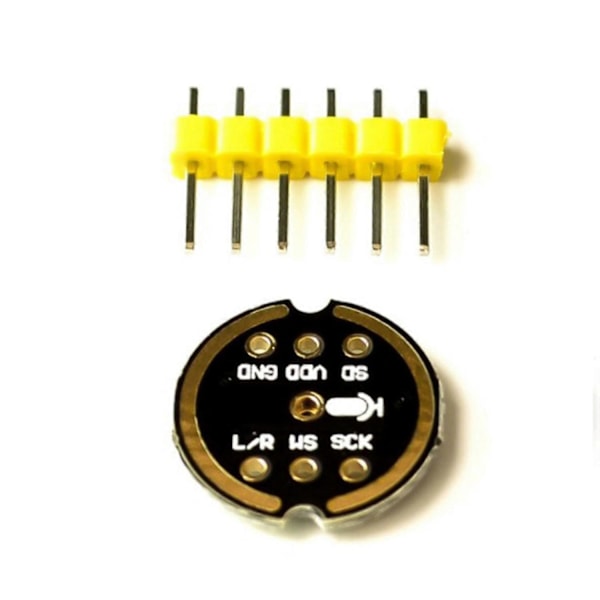

Interface definition:

: Serielt dataklok for I2S interface

WS: Serielt dataord for I2S interface

L / R: Venstre / Højre kanal.

Når den er indstillet til lav, udsender mikrofonen et signal på venstre kanal af I2S-rammen.

Når den er indstillet til højt niveau, udsender mikrofonen signaler på højre kanal

SD: Seriel dataoutput fra I2S-interfacet.

VCC: Input power, 1,8 V til 3,3 V.

GND: strøm jord

Tilslut til ESP32:

INMP441 ESP32

--GPIO14

SD--GPIO32

WS--GPIO15

L / R--GND

GND--GND

--VDD3.3

Farve: Sort

Materiale: ABS

Pakkeindhold:

5 * Omnidirektionel Mikrofonmodul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
