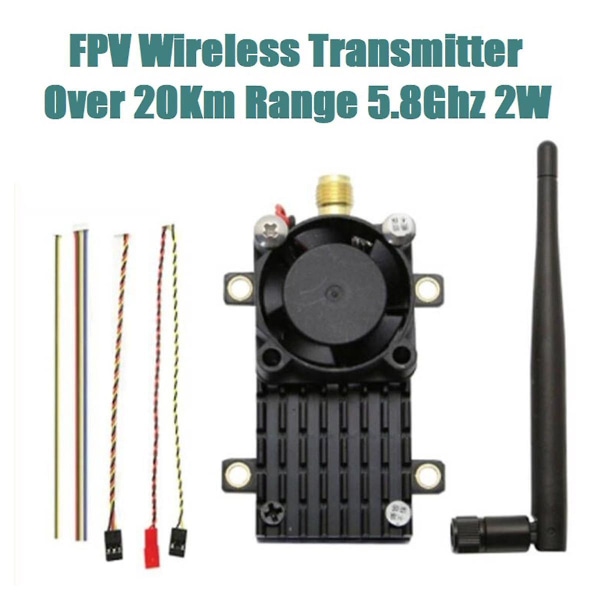

Transmissionskarakteristika

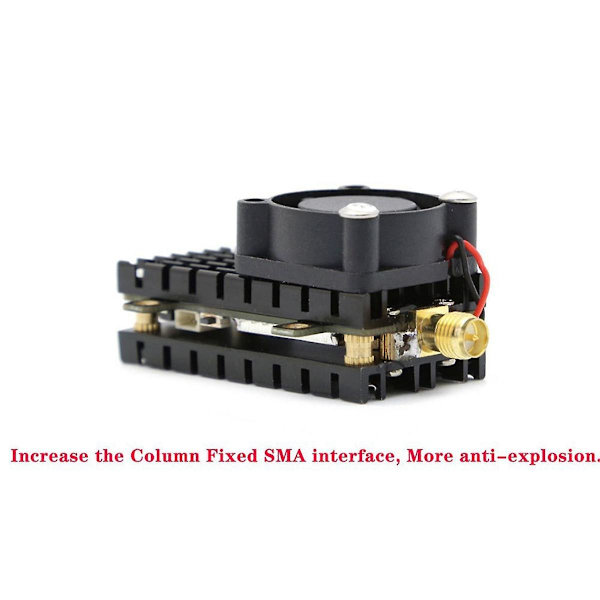

Udgangseffekt: 2000mW Driftspænding: 8V-25V (2S-6S) Driftsstrøm: 800mA (12V test) Kanal: 24CH Videoformat: NTSC/PAL Udgangsspænding: 5V/Indgangsspænding (Jumper-hættevalg) Antennegrænseflade: SMA (Ydre gevind indre stift)

Udgangsspænding

To udgangsspændinger, den kan levere strøm til 5V og bredspændingskameraer, Vælg udgangsspændingen via en trepunkts jumper-pude, og tjek ledningsdiagrammet for driftsdetaljer.

1. Jumper-puden er kortsluttet til de to punkter til højre, og udgangen er 5V på dette tidspunkt. 2. Jumper-puden er kortsluttet til de to punkter til venstre, og indgangsspændingen fra strømforsyningen udsendes på dette tidspunkt.



Farve: Sort

Materiale: plastik+metal

Tre ordninger af det faktiske ledningsdiagram

Ledningsordning 1: Den er egnet til mikrokamera med en spænding på 3,3-5v og en strøm på under 100mA. Hvis der ikke er nogen betingelse for at bekræfte, at kameraet opfylder ovenstående spændings- og strømforhold, er denne ledning forbudt, ellers er der en stor risiko for at beskadige senderen.

På grund af forskellige batcher kan der være forskelle i udseendet, farven og trykningen af ​​produktet, hvilket ikke påvirker dets brug.

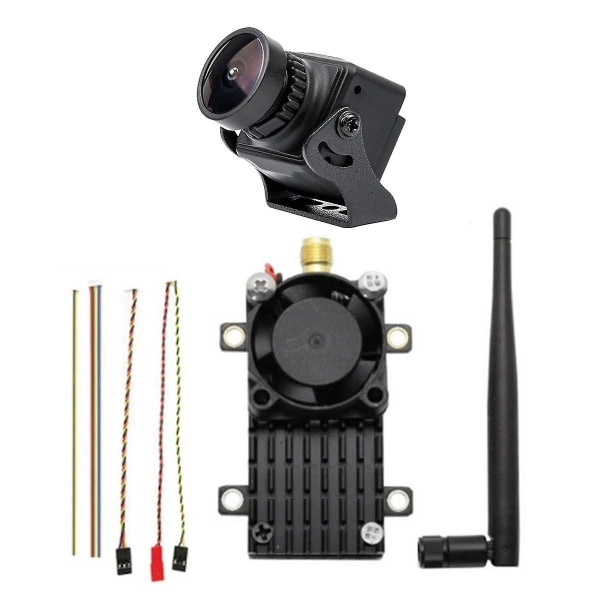

Pakkeindhold:

1 x Senderkit

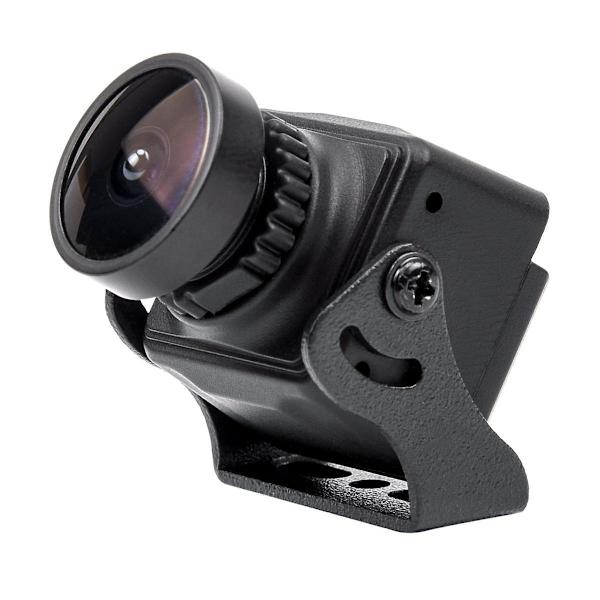

1 x 1200TVL 2,5mm CMOS Bredvinkel PAL FPV Kamera



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysreflektion og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
