Beskrivelse

Øg SPI output port +3.3V strømforsyning, ekstern SPI sensor strømforsyningsspænding +3.3V og +5V valgfri.

PC kommunikations USB interface er ændret fra Mini USB til Micro-USB B, som er mere tilpasningsdygtig.

Øg strømforsyningen til SPI output porten, understøtter at bundkortet direkte forsyner periferiudstyret med strøm.

Onboard TMC2209 lydløs driver UART mode, understøtter lydløs print.

Øg termistor interface beskyttelseskredsløbet for at forhindre brænding af hovedkontrolchippen.



Mærkenavn:BIGTREETECH

Varetype:Bundkort

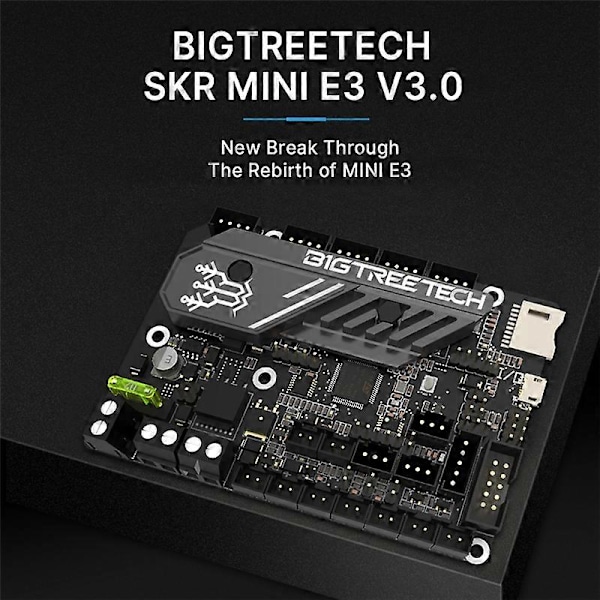

Modelnummer:SKR MINI E3 V3.0

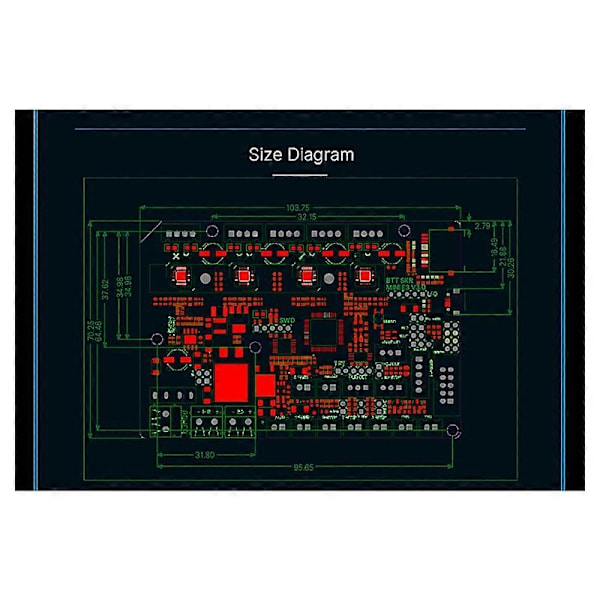

Produktstørrelse:103.75 x 70.25mm

Board Lag:4

MCU:STM32G0B1RET6/STM32G0B0RET6

Strømindgang:DC12/24V

Logisk Spænding:3.3V

Motor Driver:UART mode af on-board TMC2209*4

Interfaces af Motor Driver:XM,YM,ZAM,ZBM,EM

Interfaces af Temperatursensor:TH0,THB,2-vejs 100K NTC(RTD)

Matchende Skærm:2.4-tommer TFT,3.5-tommer TFT,Ender3 LCD12864 skærm,osv.

PC Kommunikations Interface:USB Micro-B type,let at tilslutte,kommunikations baud rate 115200

Filformat:G-kode

Anbefalet Software:Cura,Simplify 3D,Pronterface,Repetier-host,Makerware

Onboard EEPROM:24C32

Dobbelt Z-akse interface:JA

CNC Blæser Interfaces:3

5V Strømforsyning:BL Touch,TFT og RGB interfaces,DCDC5V V1.0 Modul

Onboard 5V Strømforsyning:Ja

Onboard Sensorless Homing Funktion:Ja

Support:BL Touch,filament detektion,genoptagelse efter strømsvigt,automatisk nedlukning(PS-ON),osv,SD kort offline print,online print,SPI, UART udvidelse, forbind til Raspberry Pi gennem SPI, UART, USB (Type-C) virtuel seriel port

Kompatibel:Ender 3,Ender 3 Pro,Ender 5,CR 10

Support Firmware:Marlin,Klipper

Integreret:RGB farve lys strip drive kredsløb

Type:3D Kontrol board

farve:Sort

Materiale:plastik



Pakkeindhold:

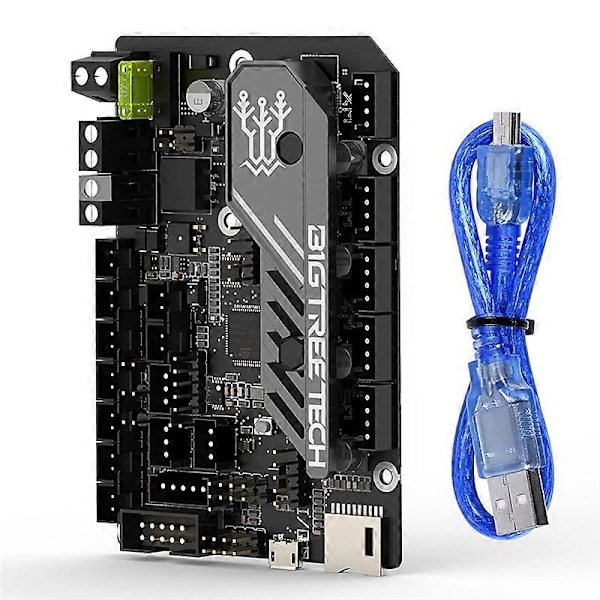

1 x BTT SKR MINI E3 V3.0 32 Bit Bundkort

1 x kabel(tilfældig farve, kan ikke vælge den specificerede farve)
