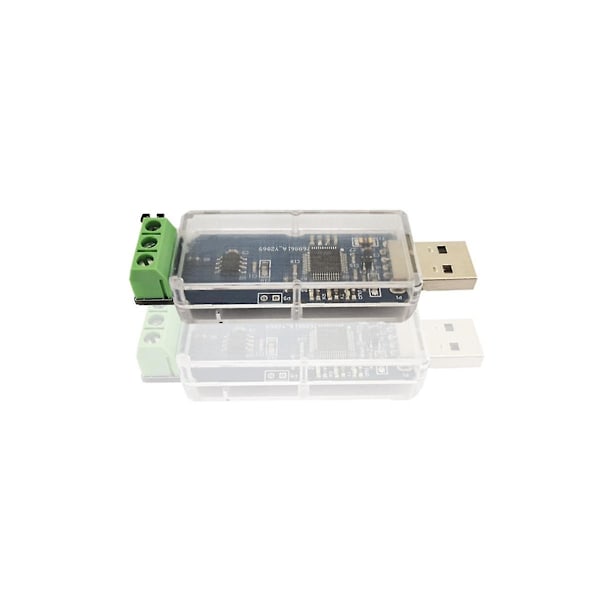

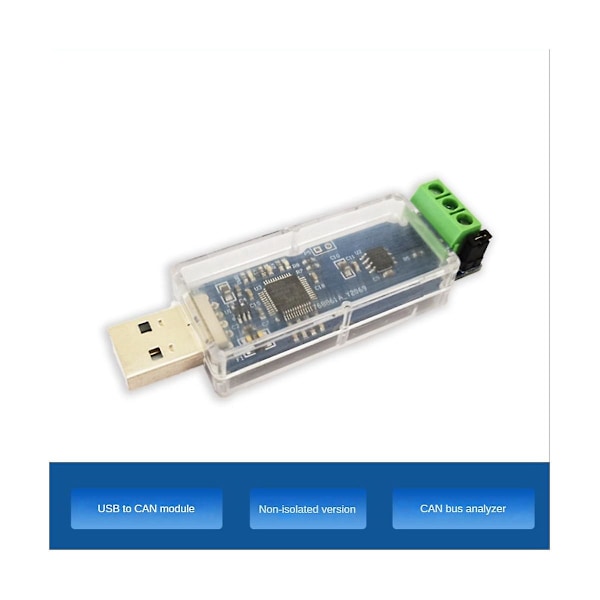

USB til CAN-modul er transplanteret baseret på projekt, Cangaroo kan bruges til at analysere CAN-busprotokollen.

Support: værtscomputer Cangaroo CAN-protokolanalyse software.

Stil: A-CAN ikke-isolationschip TJA1051T/3 er vedtaget, og hastigheden kan nå 1M.

Funktionelle funktioner: Indgangsspænding: 5V (USB-strømforsyning)

Chip: A-TJA1051T/3

hastighed: op til 1M

Statusindikator: trefarvet LED

Instruktioner:

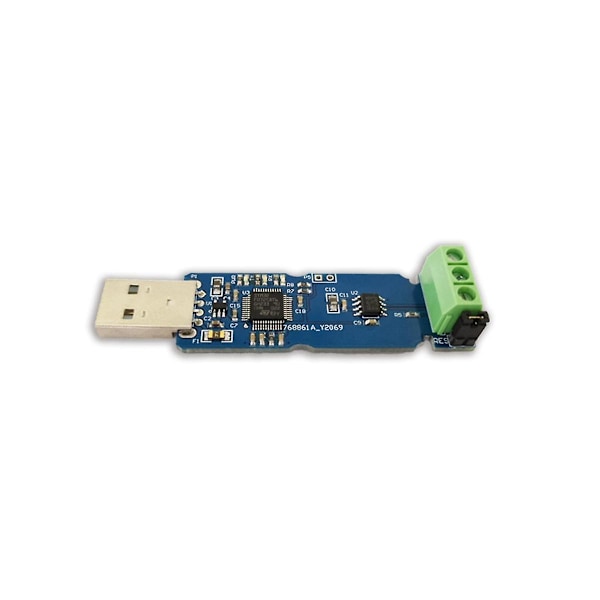

RES-jumperhætten er indsat, hvilket betyder, at 120Q terminalmodstanden er tilsluttet. Hvis det ikke er nødvendigt, kan jumperhætten fjernes.

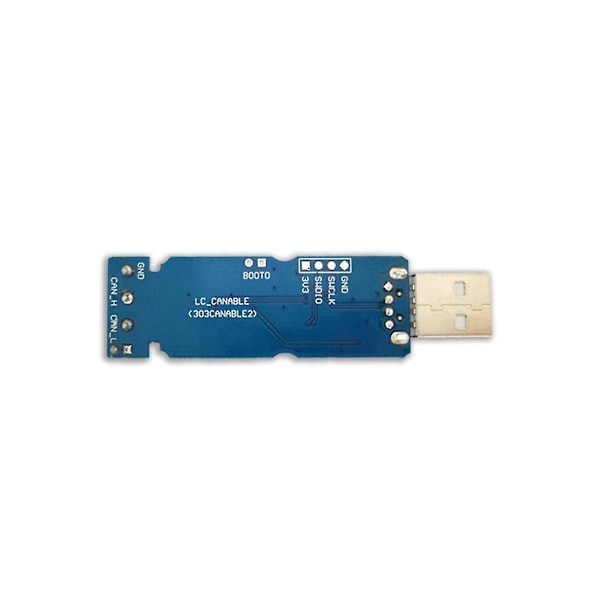

Tilslut CAN_ H og CAN_ L er forbundet til CAN-bus, og GND kan tilsluttes eller ej.

Sæt i computeren, og CAN-enheden vises i enhedshåndteringen

Tænd for den øverste computer

Vælg den ønskede hastighed og samplingpunkt, klik på OK, og det indbyggede farvelys vil være tændt,

Kan sende og modtage data på CAN-bussen.

Chip:

A-TJA1051T/3 Ikke-isoleret

Farve: Blå & Transparent

Materiale: PCB+ plast+metal

Pakkeindhold:

1 x USB til CAN-modul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
