Beskrivelse
\nBeskrivelse:Funktion 1Brug aftagelig A4988 eller DRV8825 kompatibel trinmotordriver 2Udvidelseskortet kan bruges til graveringsmaskine eller 3D-printerdriver 3Kompatibel med GRBL 0.8. Open source-firmware, der konverterer G-kodekommando til trinsignal 4PWM-spindel og retningspin, 4 akselsupport (X, Y, Z, A - du kan kopiere X, Y, Z eller bruge pin D12 og D13 tilpasset firmware udfører komplet aksel 4) 5Kompakt design, trinmotor kan tilslutte 4-bens stik eller loddesSpecifikationFunktioner:
\n
\n
\n Brug aftagelig A4988 eller DRV8825 kompatibel trinmotordriver.
\n
\n
\n Udvidelseskortet kan bruges til graveringsmaskine eller 3D-printerdriver.
\n
\n
\n Kompatibel med GRBL 0.8. Open source-firmware, der konverterer G-kodekommando til trinsignal.
\n
\n
\n PWM-spindel og retningspin, 4 akselsupport (X, Y, Z, A - du kan kopiere X, Y, Z eller bruge pin D12 og D13 tilpasset firmware udfører komplet aksel 4).
\n
\n
\n Kompakt design, trinmotor kan tilslutte 4-bens stik eller loddes.
\n
\n
\n Dette er et sæt adskilte dele, og du skal bruge grundlæggende loddefærdigheder til at lodde dem sammen.
\n
\n
\n
\n
\n
\n
\n Specifikationer:
\n

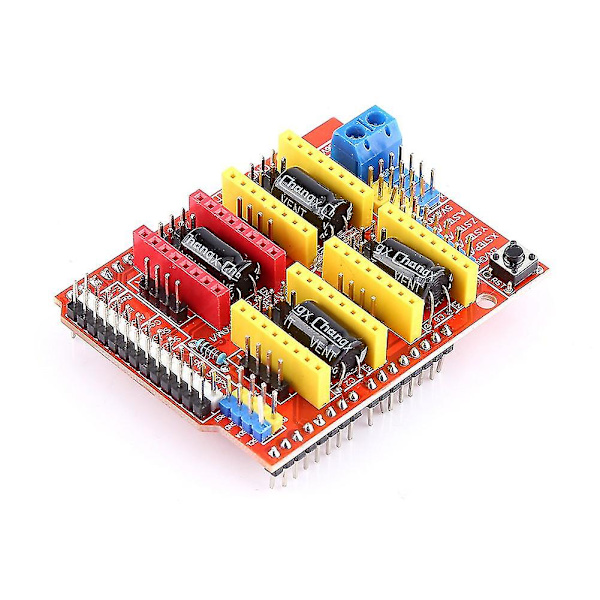

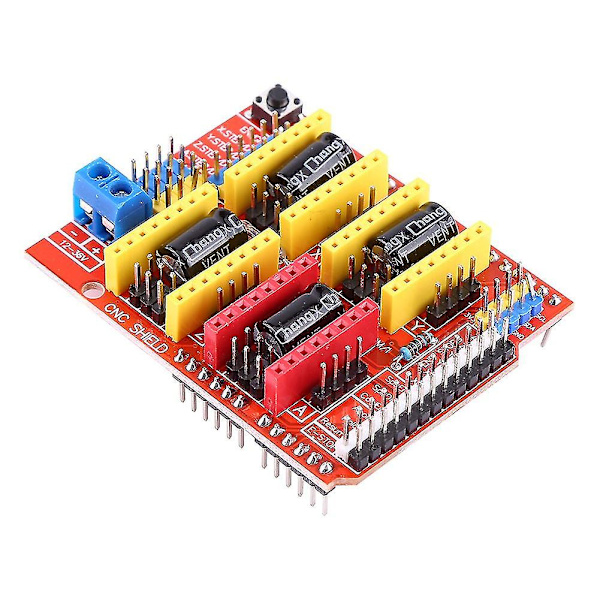

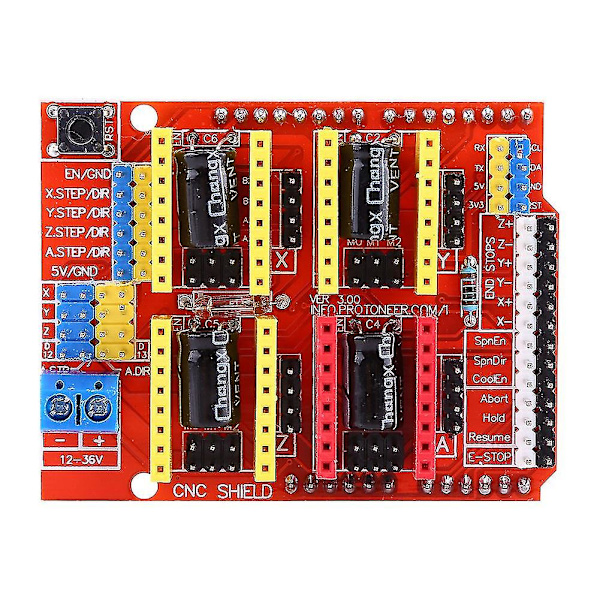

\n CNC-udvidelseskort:
\n Version: V3.0
\n Farve: Rød
\n Størrelse: 68 x 53 x 18mm / 2.67 x 2.08 x 0.7
\n
\n Spænding: DC 12V til 36V (kun DRV8825-driver kan håndtere op til 36V, så overvej spænding for strømforsyning)
\n
\n
\n

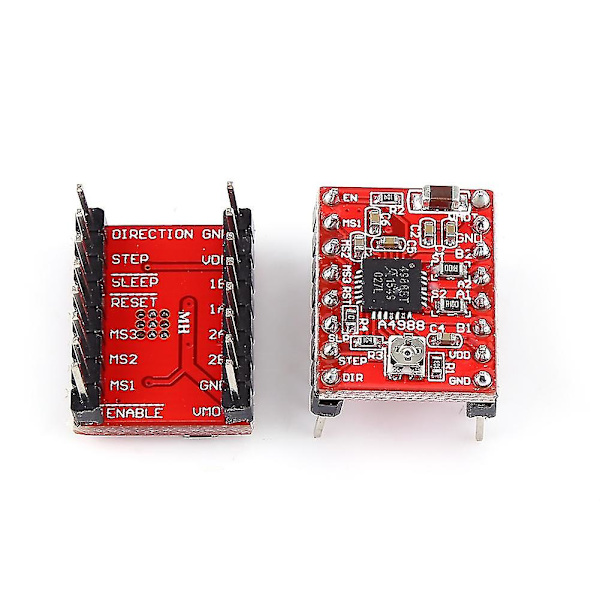

\n 4stk A4988-driver:
\n Farve: Rød
\n Størrelse: 20 x 15mm / 0.78 x 0.59
\n Termisk afbryderkreds: Ja
\n Krydsstrømsbeskyttelse: Ja
\n Jordfejlbeskyttelse: Ja
\n Kortslutningsbeskyttelse: Ja
\n Kompatibel logisk spænding: 3.3V og 5V
\n
\n Femtrinstilstande: Fuld, 1/2, 1/4, 1/8 og 1/16
\n
\n Bland med langsom strømsvækkelsesmodel.
\n Intern UVLO og lav RDS (tændt) output.
\n Automatisk strømsvækkelsestilstandsregistrering/valg.
\n Faseindligetning, lavt strømforbrug.
\n
\n Advarsel: Tilslutning eller frakobling af trinmotor, mens driveren er tændt, kan beskadige driveren.
\n
\n
\n
\n 4stk køleplader:
\n Størrelse: 8 x 8mm / 0.31 x 0.31
\n
\n Farve: Hvid
\n
\n
\n
\n Pakken indeholder:
\n 1 x V3-udvidelseskort
\n 4 x drivere
\n 4 x køleplader
