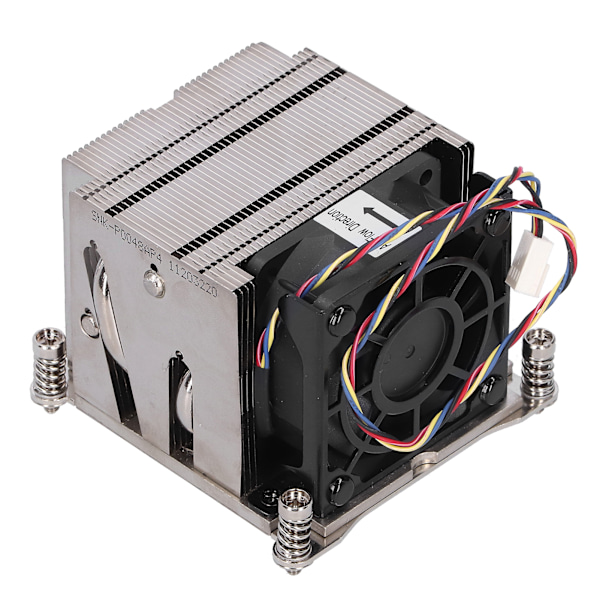

Vare type: CPU kølepladeModel: SNK-P0048AP4
CPU sokkel kompatibilitet: FCLGA2011 (firkantet og smal ILM)
Hastighed: 8400 rpm
Strømstik: 4-pin PWM
Farve: Sort
Køleplade ventilator installations type: Horisontal
Maksimum CPU køleplade højde: Ca. 65mm / 2.6in
Højde: Ca. 65mm / 2.6in
Bredde: Ca. 80mm / 3.1in
Dybde: Ca. 85mm / 3.3in
Kompatibilitet: Understøttelse af Intel Xeon processor til E5-2600/E5-2600 v2/E5 -2600 v3 serie
Sådan bruges:
1. Tag køleventilatoren ud af pakken, understøttelse af Intel Socket LGA2011 (Socket R) firkantet og smal uafhængig belastningsmekanisme (ILM). Før du installerer kølepladen, skal du kontrollere, at bundkortet er udstyret med ILM.
2. Som standard er den firkantede ILM monteringsbeslag blevet forudinstalleret på bunden af radiatoren. Hvis bundkortet er udstyret med en smal ILM, skal du følge instruktionerne i figur 1 for at udskifte standard firkantet ILM monteringsbeslag med en smal ILM monteringsbeslag.
3. Fjern beskyttelsesdækslet af det termiske interfacemateriale (TIM). Den krævede mængde er blevet forudpåført på bunden af kølepladen. Kontroller, om den forudpåførte TIM er beskadiget
4. Placer kølepladen direkte oven på CPU'en, så de fire køleplade monteringsskruer er på linje med de fire køleplade monteringsstifter på ILM og er på plads. Kølepladen skal være korrekt justeret med systemkøleluftens strømningsretning. Bemærk, at når du strammer de fire køleplade monteringsskruer, skal du ikke installere køleplade køleventilatoren på kølepladelegemet.
5. Brug en skruetrækker med kryds #2 skruehoved og juster skruetrækkerens torsionindstilling til 5,0 kgf-cm (4,3lbf-in). Før du åbner skruetrækkeren, skal du sørge for, at skruetrækkerbitsen er helt indsat i krydssporene på køleplade monteringsskruehovedet. Hold køleplade monteringsskruerne lodrette under installationsprocessen.6. Stram de to diagonale køleplade monteringsskruer, nemlig skrue #1 og #2, drej 1-2 omgange, indtil de sidder tæt. Spænd ikke helt! Gør derefter det samme med de resterende to diagonale køleplade monteringsskruer.
7. Følg krydsmontermønsteret på alle fire køleplade monteringsskruer for at sikre, at bunden af kølepladen er korrekt placeret på CPU'en og forhindre kølepladen i at titrere. Spænd venligst alle fire køleplade monteringsskruer helt for at fuldføre installationen.
8. Installer køleplade køleventilator og beslagssamlingen på kølepladelegemet, og stram derefter den enkelte låseskrue på oversiden af ventilatorbeslaget;
9. Tilslut SNK-P0048AP4 køleventilatorstikket til ventilatorhovedet mærket CPU på bundkortet.
