Beskrivelse:

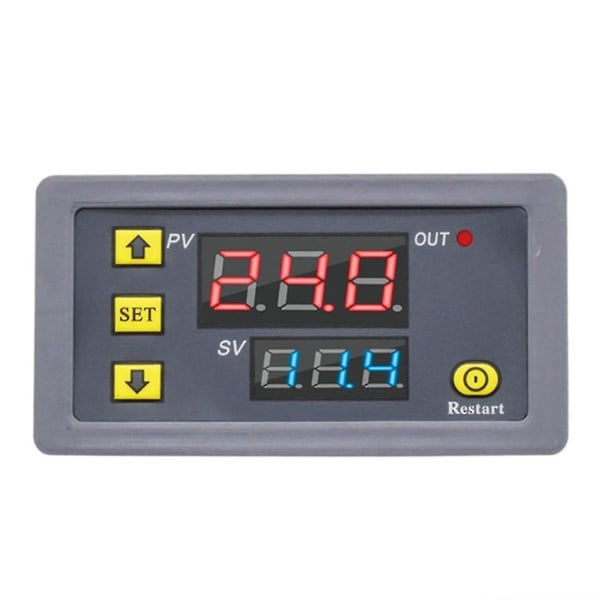

DC12V 20A 1500W Timing Timer Digital Display Time Delay Cykelmodul
DC12V 20A 1500W 0-999 timer digitalt display tidsforsinkelse relæcyklusmodul
Specifikationer:

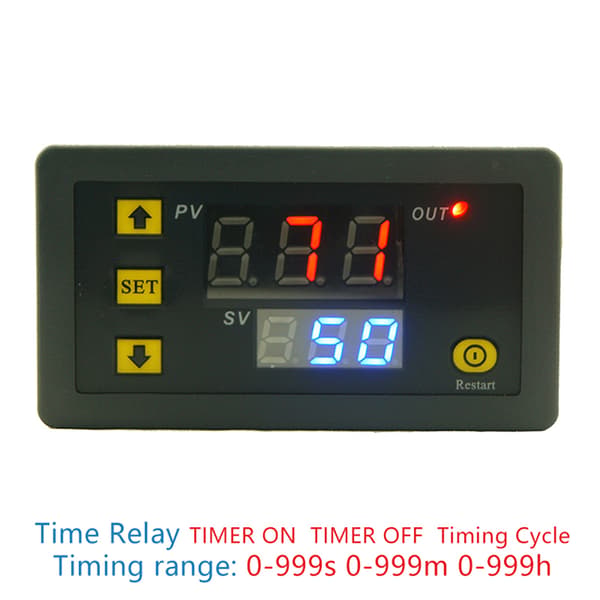

Tidsområde: 0-999 s, 0-999 m, 0-999 t
Strømforsyningsspænding: DC12V
Relæ: 20A
Arbejdsstrøm: 10A (maksimum)
Effekt: 1500W (maksimum)

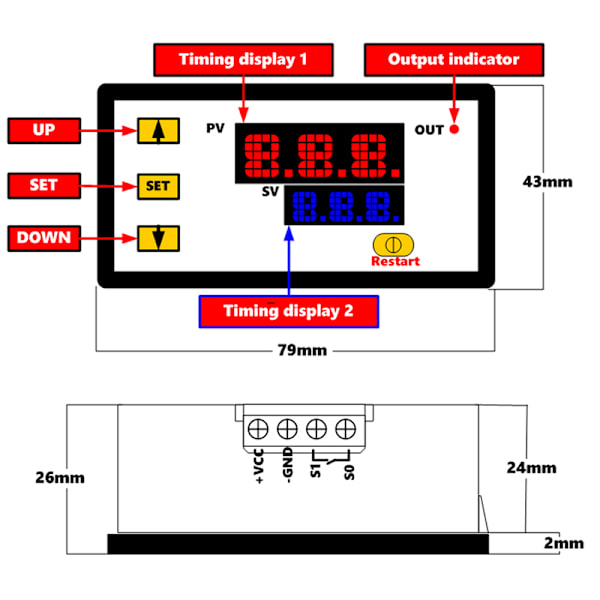

Størrelse: 79 x 26 x 43 mm/2,99" x 1,02" x 1,69"
Hulstørrelse: 72 x 40 mm/2,83" x 1,57"
Instruktionsmanual:
1. Efter indstilling af data, skal du vente 6 sekunder, 6s post moduler automatisk gemme hukommelse sæt data.
2.Tryk én gang på SET-tasten for at gå ind i tidsindstillingstilstanden, den røde LED blinker, tryk på tasten for at øge eller mindske indstillingstiden T1.
3. Efter indstilling af tid T1, tryk kort på SET-tasten igen, den grønne LED blinker, og tiden indstilles ved at trykke på tasten Tid T2, T2 tidsindstilling er afsluttet, tryk på SET-tasten igen, systemet gemmer automatisk hukommelsesindstillingen tid eller vent i 6s, vil 6s-modulet automatisk gemme datahukommelsen.
4.Langt tryk på SET, gå ind i parameterindstillingstilstand. Der er to sæt parametre, som brugeren kan vælge P0, P1. Kort tryk på SET i den aktuelle tilstand for at skifte mellem P0 og P1.
5.In P0 parameter kan indstilles ved at trykke på tasten for at justere deres egen timing mode.I P1 parameter kan indstilles ved at tilføje og trække taster arbejdstilstand.
P0--0:T1 Timing mode er anden.
P0-1: T1 tidsindstilling er minutter.
P0--2:T1 Timing Tidstilstand er time.
P1--0: Forsinket T1 tid, relætræk (T1 timer)

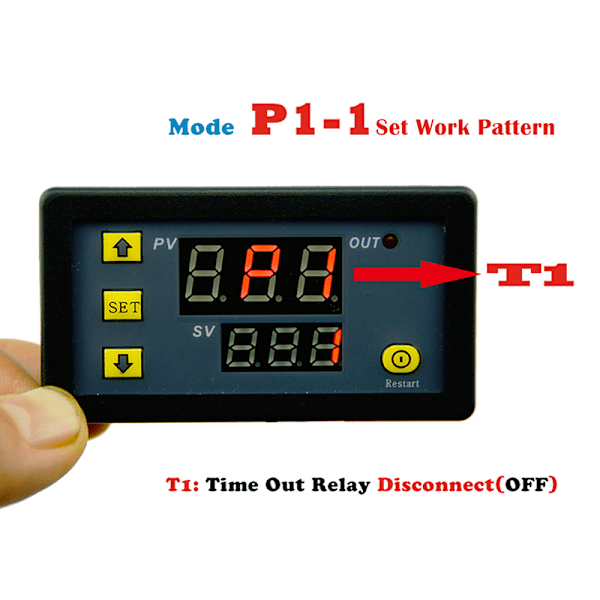

P1--1: Relæudløsning efter T1 tidsforsinkelse (T1 timer)

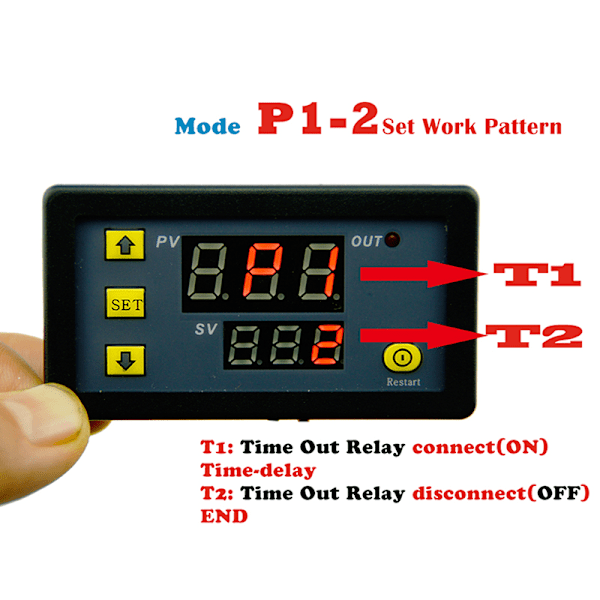

P1--2: Forsinket T1 tid, relætræk (T1 timer), og derefter relæfrigivelse efter T2 tidsforsinkelse (T2 timing), så er det færdigt.

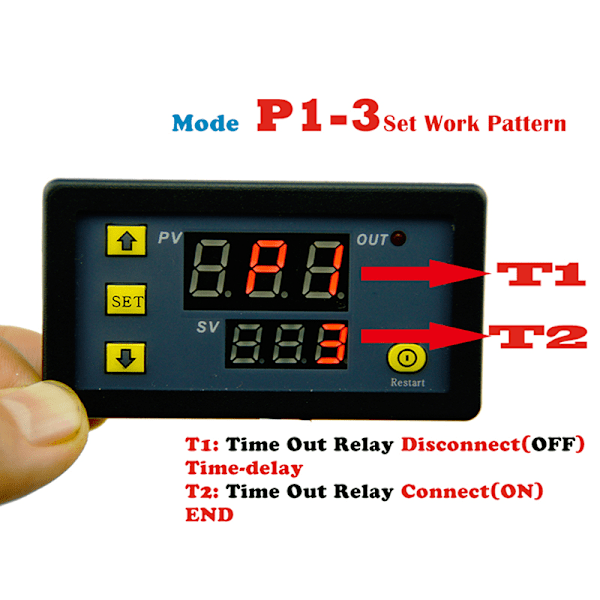

P1--3: Relæudløsning efter T1 tidsforsinkelse (T1 timer), derefter forsinket T2 tid, relæ træk (T2 timing), så er det færdigt.

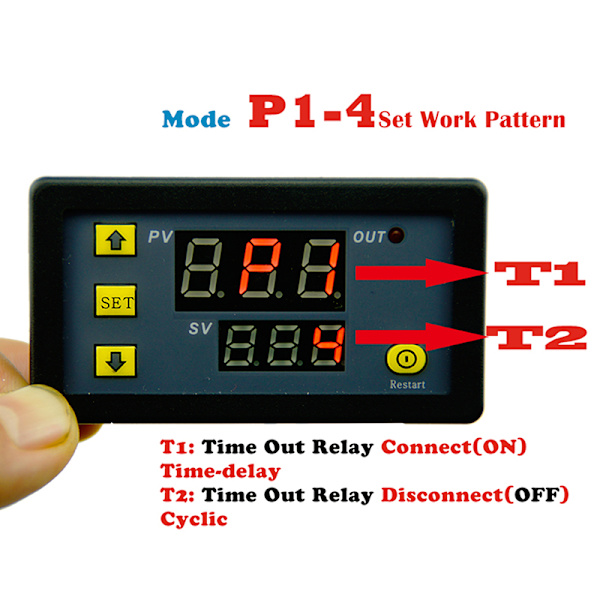

P1--4: Forsinket T1-tid, relætræk (T1-timer), og derefter relæudløsning efter T2-tidsforsinkelse (T2-timer), cykling.

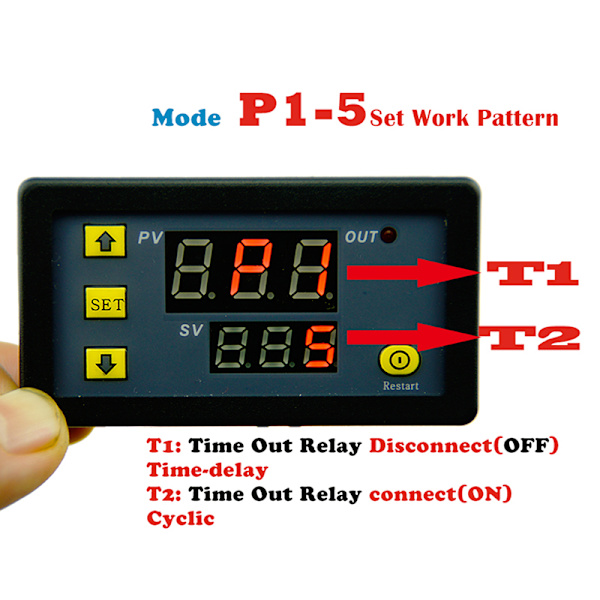

P1--5: Relæudløsning efter T1 tidsforsinkelse (T1 timer), derefter forsinket T2 tid, relætræk (T2 timer), cykling.
Inkluderet:
1 X Timing Delay Relay Module
