1. En integreret kredsløbschip designet til test af lydniveau, som indeholder kvadratroden af den dynamiske indekskomprimeringskreds (f.eks.: indgang 1V, 1V; indgang 4V, 2V; indgang 9V, 3V).

2. Tag hensyn til den moderate svingning af den dynamiske og præcisionsindikator for at undgå situationen, hvor den lille signalpeger ikke bevæger sig, og den store signalpeger rører bunden.

3. Ingen uafhængig strømforsyning er påkrævet, og strømforsyningen trækkes direkte fra den oprindelige komponent.

4. Sammenlignet med TA7318P/TA7332P reduceres transformatorkostnaden, pladsen, der optages i chassiset, er mindre, og installationen er mere bekvem og fleksibel.

5. Tilføj et lavpasfilterkredsløb for at filtrere højfrekvente forstyrrelser, velegnet til strømforsyning i barske miljøer (som bilstereosystemer). Udgangsчувствительность er justerbar og velegnet til forskellige instrumentspecifikationer.

6. Den mest almindelige 12VDC-strømforsyning er praktisk at bruge på køretøjsmonteret udstyr og pc-computere.

7. Med reverseringsbeskyttelse. Tilvejebring strømpegerskydning for strømpegersædet for at forlænge instrumentets levetid.

8. Brug 0,5 W metalfilmmodstande med stor effektmargin for at sikre langsigtet pålidelig og stabil drift.

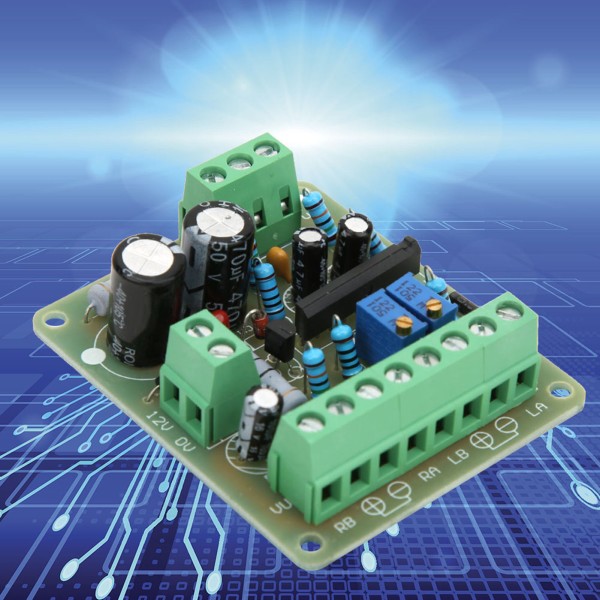

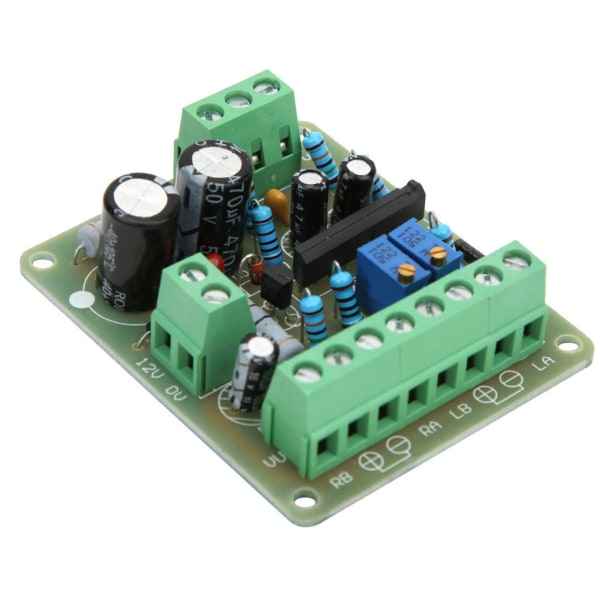

Projekttype: VU-måler driverkort DB lydniveaumeter

Indgangsfølsomhed: 400Hz indgangslydsignal, brug 8025B digital multimeterområde til at måle AC mV, indgang: 97mV, 39 niveauer til +3dB-position.

Strømforsyningsspænding: DC12V 0,12A

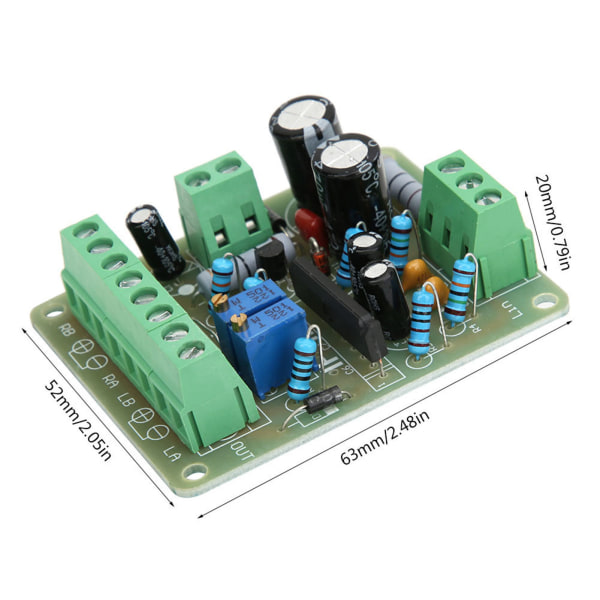

PCB-størrelse: 63x52x20mm/2,48x2,05x0,79in

Strømforsyningsterminal for baggrundsbelysning: DCl0 til 12V 50MA tilgængelig. Strømforsyning med lille glødelampe til baggrundsbelysning.

Følsomhed for drevet VU-måler og niveaumeter: Det anbefales at bruge 500uA følsomhed og 630 ohm modstand. Dæmpningseffekten er bedst på dette tidspunkt. Dæmpningseffekten af andre specifikationer af niveaumeter vil være anderledes og kræver yderligere justering. Strømforsyningsspændingen skal strengt garanteres at være 12VDC. Selvom det kan fungere i en kort periode, vil beskyttelseskredsløbet brænde ud over tid.

Brugsanvisning:

1. Indgangsdel:

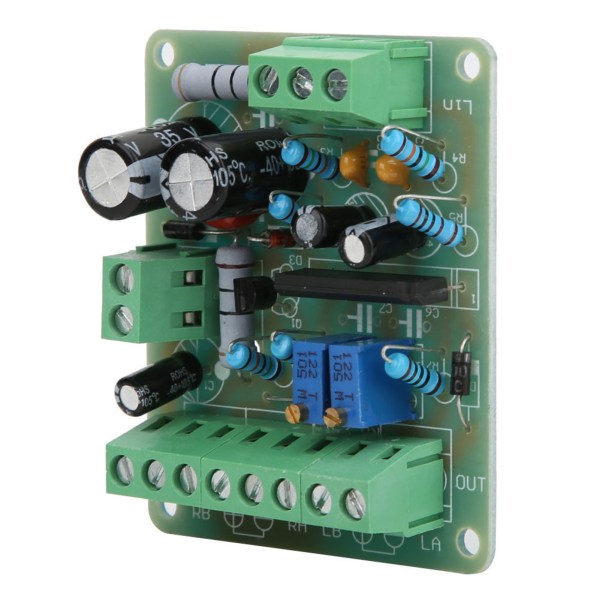

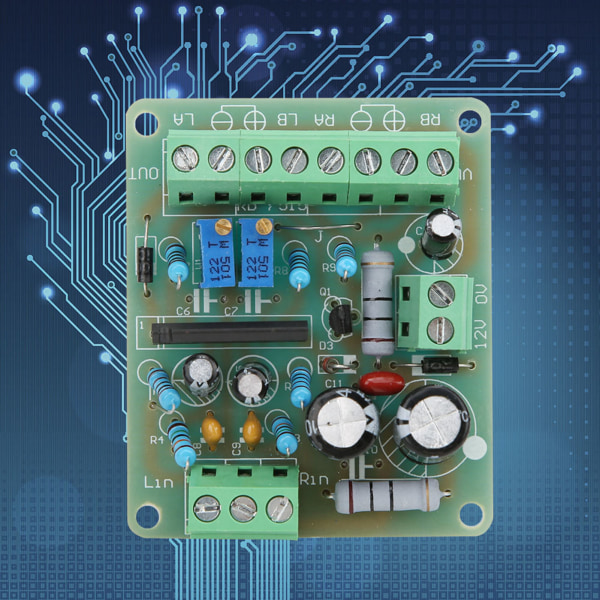

Lin, 0, Rin er lydsignalingange, forbundet til venstre og højre kanal CD-lydudgang. Eller tilslut udgangsterminalen til den første indgang på udvælgelsestrinnet, den tidligere skal aldrig tilsluttes til udgangstrinnets udgang eller lydstyrkepotentiometer.

2. Udgangsdel:

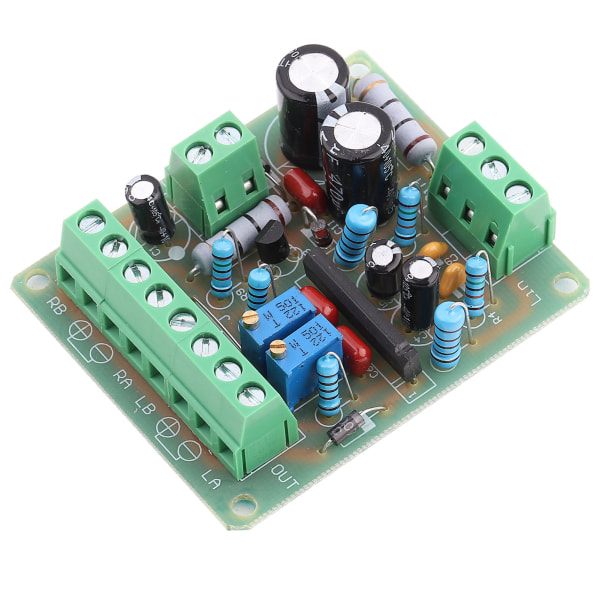

\"+\"- og \"-\"-stikkene på de to VU-måleres sider bruges som udgange og er forbundet til \"+\"- og \"-\"-stikkene på de to niveaumålere henholdsvis.

Anbefalet følsomhed for køreniveaumeter: DC 100uA til 500uA. Ikke mere end 1mA. Den 2500ohm blå potentiometer i 3296-serien på kortet kan justere følsomheden for de to respektive målere. Følsomheden øges i med uret retning. LA og LB er strømterminaler for baggrundsbelysning, og RA og RB er et ekstra sæt strømterminaler for baggrundsbelysning.

Pakkeliste:

1 x VU-måler driverkort DB-lydniveaumeter

Pakkens vægt: cirka 100 gram.
