Beskrivelse:
Driftsspænding: DC 5-12V (5V 6V 9V 12V)
Driftsstrøm: 5V, fremad 4mA, baklæns: 36mA;
12V, fremad 6mA, baklæns: 44mA
Belastningsspænding: DC 1-48V eller AC 85-265V
Belastningsstrøm: Max 2A
Fremad max tid: 5000 sekunder, 0,1 sekunds trin
Baklæns max tid: 5000 sekunder, 0,1 sekunds trin
Størrelse: 54*22*15mm / 2.12*0.87*0.59in
Vægt: Ca. 15g
Sådan bruges:

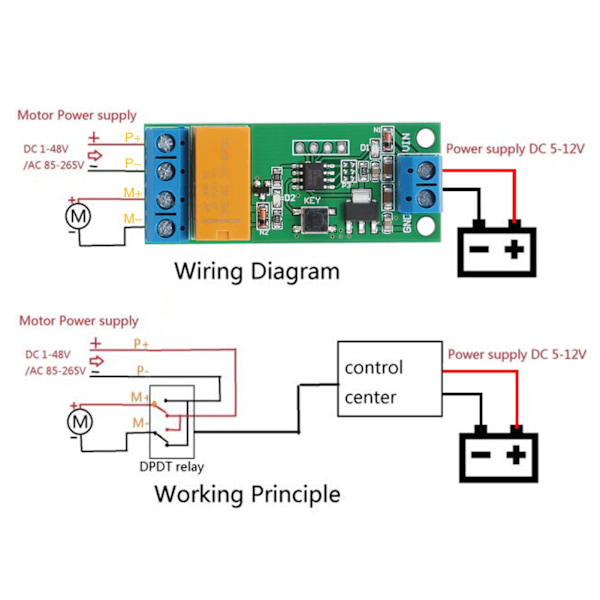

VIN forbundet til den positive pol på strømforsyningen, GND forbundet til den negative pol på strømforsyningen;
P+ forbundet til den positive pol på motorstrømforsyningen, P- forbundet til den negative pol på motorstrømforsyningen;
M + & M- forbundet til begge ender af motoren
Efter strøm blinker D1 3 gange, D2 slukket, M+ udgang positiv, M- udgang negativ, motor fremad; Efter en tidsforsinkelse T1, D2 tændt, M+ udgang negativ, M- udgang positiv, motor baklæns; Efter en tidsforsinkelse T2, D2 slukket, M+ udgang positiv, M- udgang negativ, motor fremad; Og så videre.
T1: motor fremad forsinkelsestid, standard 0,1-5000 sekunder justerbar (trin 0,1 sekunder)
T2: motor baklæns forsinkelsestid, standard 0,1-5000 sekunder justerbar (trin 0,1 sekunder)
Ved \"Tids multiple valg\" indstilling, er den maksimale forsinkelse op til 40.000 sekunder
Sådan indstilles
U
p:
Efter tænding blinker D1 3 gange, gå ind i \"arbejdstilstand\"
D2 tændt Baklæns, D2 slukket Fremad
Tryk og hold tasten nede i 2 sekunder, D1 tændt, gå ind i \"opsætningstilstand\"
D2 slukket, Det er fremad \"opsætningstilstand\"
I fremad \"opsætningstilstand\", udløs kontinuerligt KEY to gange, D1 slukket, gå ind i \"Standby timer tilstand\"
I \"Standby timer tilstand\", udløs KEY for at starte timingen (gå ind i \"Timing Mode\")
D1 blinkende betyder, at den er i gang med timing (\"Timing Mode\")
Udløs KEY igen for at stoppe uret (afslut \"Timing Mode\")
D1 blinkende tid er fremad tid (T1)
Tryk og hold tasten nede i 2 sekunder, D2 tændt, gå ind i Baklæns \"opsætningstilstand\"
I Baklæns \"opsætningstilstand\", udløs kontinuerligt tasten to gange, D1 slukket, gå ind i \"Standby timer tilstand\"
I \"Standby timer tilstand\", udløs KEY start timing (gå ind i \"Timing Mode\")
D1 blinkende betyder, at den er i gang med timing (\"Timing Mode\")
Udløs KEY igen for at stoppe uret (afslut \"Timing Mode\")
D1 blinkende tid er Baklæns tid (T2)
Indtil videre er fremad tid (T1) og baklæns tid (T2) sat op
Genstart i \"arbejdstilstand\"
Bemærk:
Vær opmærksom på, at den nye type og den gamle type af dette produkt vil blive sendt tilfældigt, og sørg for, at du ikke har noget imod det, før du bestiller.
