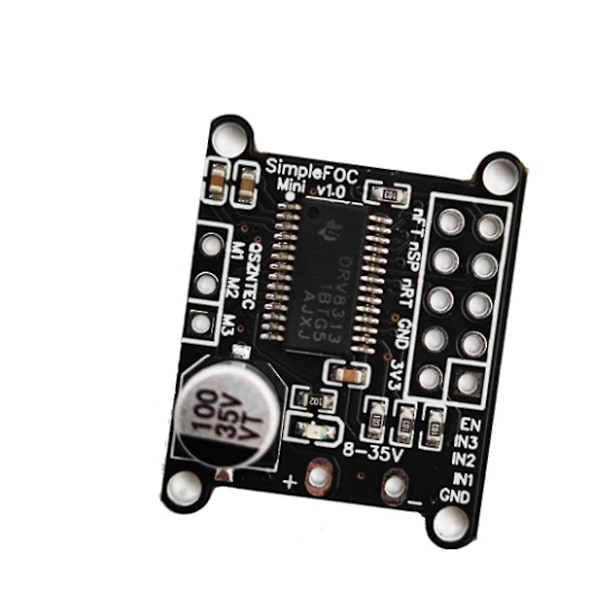

SimpleFOCMini DC børsteløs motordriverkort bruger DRV8313-chippen.
DRV8313 leverer tre uafhængigt styrbare halv-H-brodrivere, der hovedsageligt bruges til at drive børsteløse DC-motorer.
Kun styresignalet og motorens UVW-trefaseledning skal tilsluttes for at styre motorens rotation.
SPWM- og SPVMW-styringsalgoritmer understøttes, men den traditionelle 6-trins kommuteringsstyringsalgoritme er det ikke.
For simpleFOC kan bruges hurtigt og .
Pin

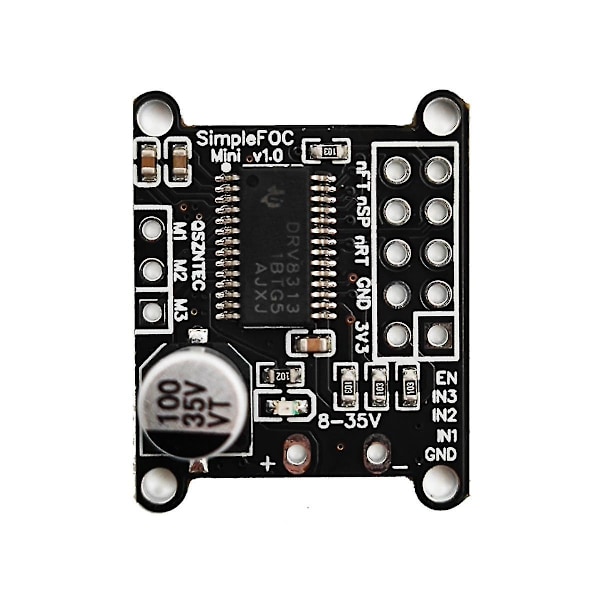

Den venstre terminal er mikrocontrollerens indgangssignal, og den højre terminal er forbundet til den 3-fasede børsteløse motor.
Styretilstand:
Her bruges for-udviklingskortet til styring
Installer Slimple FOC-biblioteket i for IDE
Indsæt følgende kode i IDE: Driver-testkode
Bemærk, at pin-definitionen er blevet ændret til pinouten på simple foc mini-driverkortet og for-udviklingskortet.
Klik på upload-knappen for at kompilere og downloade programmet til for-udviklingskortet.
Tænd for IDE'ens serielle monitor og indtast T6.28, så kan den børsteløse motor roteres.
Produktparametre:
1. Indgangsspænding: 8~30V
2. Maksimal udgangsstrøm pr. kanal: 2,5A
3. Indbygget 3,3V LDO-udgang, maksimal strøm 10mA
4. Indgangsstyresignal kompatibelt med 3,3V og 5V.
5. Understøtter SPWM- og SPVMW-styringsalgoritmer
6. Kraftfuldt bibliotek, hurtigt at starte.

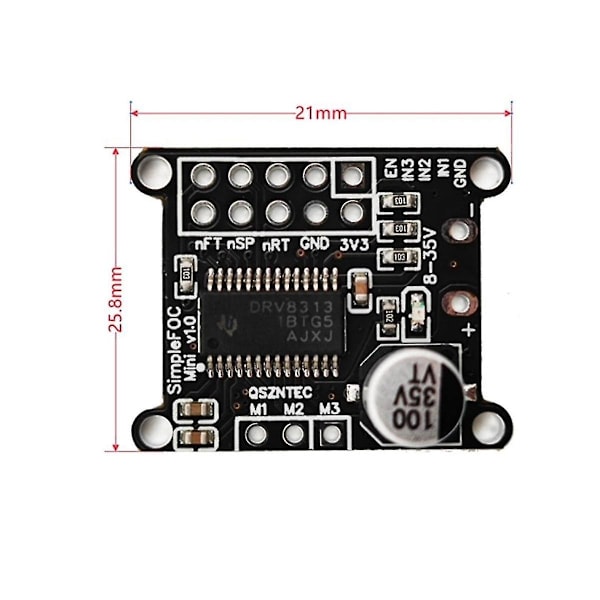

7. Kortstørrelse: 25,8 x 21mm
farve:Som vist
Materiale:PC+metal
Pakkens indhold:
1 x DC-motordriverkort
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
