Vare Type: Debug-kort
Materiale: PCB
Farve: Gul
Instruktioner til desktop fire-i-én diagnosekort:
I. Kend LPC-grænsefladen for forskellige mærker af bundkort og 1. pins retning af grænsefladen. Grænsefladebilledet kan ses i beskrivelsen af det købte desktop 4-i-1 diagnosekort eller grænsefladebilledet nedenfor. (Figur 1 og 2)
2. Fire-i-én diagnosekort til skrivebordet er rettet mod den 1. pin på bundkortets LPC-grænseflade, som vist på figuren:
Introduktion til desktop 4-i-1 diagnosekort LPC-grænseflade, for at placere desktop 4-i-1 diagnosekort korrekt i bundkortet, har desktop 4-i-1 diagnosekort LPC-grænseflade og bundkort LPC-grænseflade to startpunkter, trekanten angiver Pin 1 (Figur 3 og 4)
3. Bemærk, at desktop fire-i-én diagnosekortgrænsefladen og bundkortets LPC-grænseflade er forkerte. Den kan bruges. Desktop fire-i-én diagnosekort kan peges på den 1. pin på bundkortets LPC-grænseflade. Bundkortets LPC-grænseflade har flere eller færre pins. Lad ham være.
4. Mange kunder har spørgsmål om forståelse af bundkortets kode kørselsgrænseflade. Hvorfor understøtter PCI-E ikke alle mærker af bundkort? Forudsat at PCI-E kan understøtte alle mærker af bundkort, er der ingen grund til, at LPC skal køre koden. Bundkortets LPC-grænseflade bruges til at køre koden, så kunderne behøver ikke at søge og finde, om der er et PCI-E universalkort. Desktop 4 i 1 Diagnosekort er allerede bedre, vær sikker. PCI-E-slottet kode kørsel er en for Gigabyte-løsning. Bare for Gigabyte-bundkort har BIOS koden sendt til PCI-E-slottet. Andre mærker sender BIOS koden til LPC-headeren, og nogle sender den til PCI-slottet. for Gigabyte motherboard kode kørselsgrænseflade har PCI og PCI-E. Et par bruger LPC. Nogle PCI kan køre kode, så PCI-E kører ikke kode. Omvendt, hvis der ikke er noget PCI-slot, kører PCI-E kode. Andre mærker bruger PCI- og LPC-grænseflader til at køre koder. Nogle PCI kan køre koder, så LPC kører ikke koder. Omvendt, hvis der ikke er noget PCI-slot, kører LPC koder. Hvert bundkort har en grænseflade, der kan køre koder, og grænseflader, der har BIOS-koder, kan køre koder. Grænseflader, der ikke har en BIOS kode , kan bestemt ikke køre koder. Kort sagt, hvert bundkort har en grænseflade, der kan køre koder.
5. Vis 00, udskift venligst grænsefladetesten, udskift LPC uden et PCI-slot, PCI-E kører ikke koden for at erstatte PCI, hvert bundkort har kun én grænseflade, der kan køre koden, vis 00 brugere skifter grænsefladetesten.

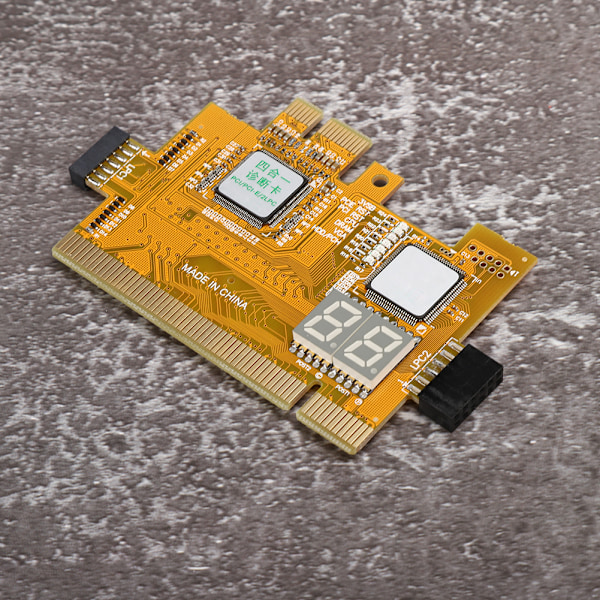

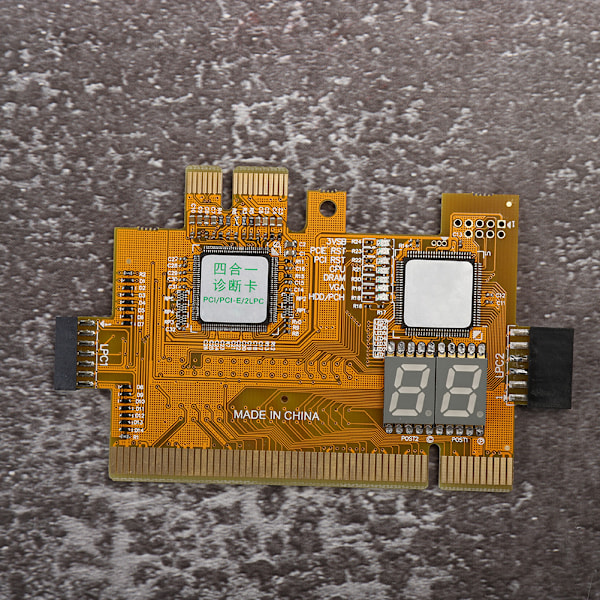

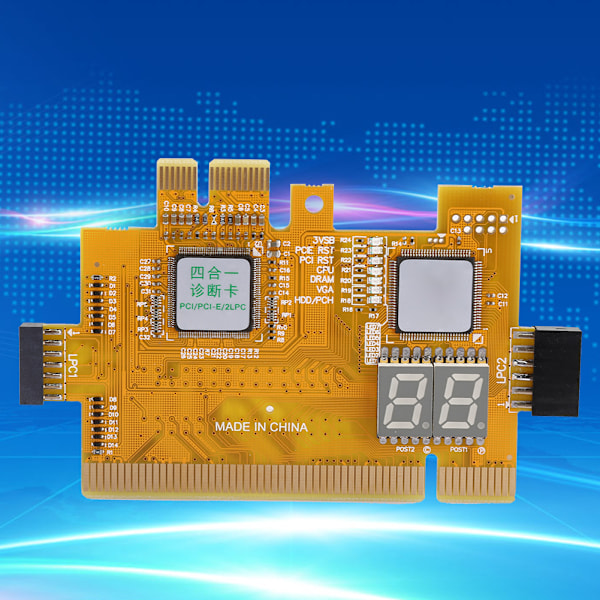

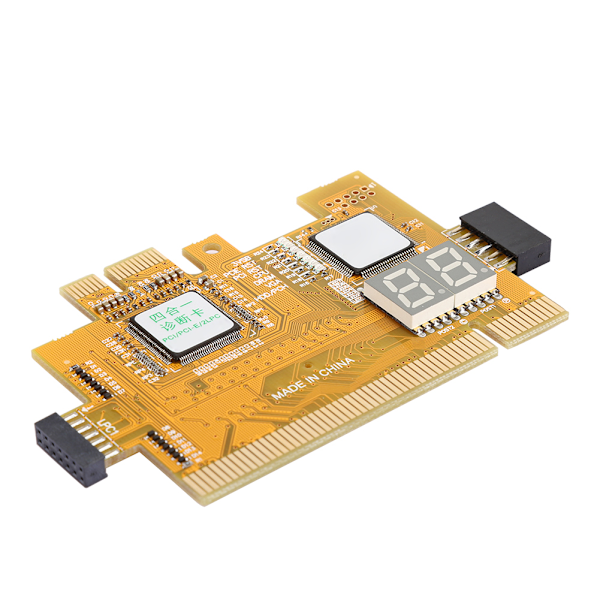

6.Desktop fire-i-én diagnosekort Fuld visning (Figur 5)
