Da motorens ledningssekvens ikke nødvendigvis stemmer overens med ledningssekvensen på kortet, skal den justeres. Vær opmærksom! Hvis ledningssekvensen er forkert, kan den ikke starte normalt, strømmen slås ikke til ved opstart osv., og tvungen brug vil brænde driverkortet af. !!

Motor Drive Board 12-36v DC strømforsyning, Vcc er den positive strømforsyning, og Gnd er den negative strømforsyning.

Hall Signal Input: Ha, Hb, og svarer til motoren henholdsvis. Når 5V strømforsyningen er tilsluttet motoren, er Hall-signalet positivt, og når Gnd-strømforsyningen er tilsluttet motoren, er Hall-signalet negativt.

Børsteløs motor driver controller board kræver professionel installation, let at bære og opbevare

Strømtilslutning ud: VCC (positiv strømforsyning); GND (negativ); (motorfaser W); MB (motorfaser V); MA (motorfase)

Indstil til kontrolsiden:

GND kontrolterminal jord

VR regulatorenden 0-5V (svarende til 10% af motorhastigheden-100%)

reverseringskontrol (tilsluttet til 5V eller jord kan oplade motorrotationsretningen)

M tachometer puls output (afhængigt af antallet af motorpoler svarende til antallet af puls pr. omdrejning af outputnummeret)

EL aktiver kontrolterminal (tilsluttet til 5V ot jord kører derefter 5V, jording af motoren stopper)

5V 5V kontrolterminal

HALL til hall-terminalerne: 5V, Hall strøm positiv; Ha, Hall signal; Hb, Hall signal;, Hall Signal; GND, Hall negativ

Kontrolterminal til SET:

1. Motorhastighedskontrol ledningsmetoder: tilgængelig potentiometer systemhastighed kan også tilsluttes MCU-styring, når potentiometer kontrol ledninger, potentiometer midterste pin er forbundet til VR hastighedsport, potentiometer forbundet til begge ender af 5V og GND terminal spænding mere høj hastighed hurtigere

2. Motorstyring kontrol ledningsmetoder: du kan skifte kontrol kan også tilsluttes MCU kontrol, til GND i, derefter i 5V

3. Puls hastighedssignal: høj og lav output. IC kan ikke forstå informationen med kundens anmodning

Forskellige partier kan have forskelle i produktets udseende, farve og trykte tegn, hvilket ikke vil påvirke brugen

Farve: Som vist

Materiale: PCB

Pakkens indhold:

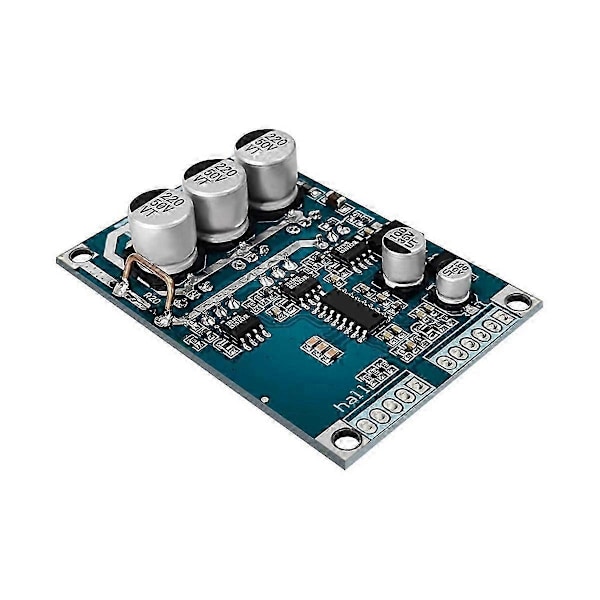

1 * Børsteløs Motor Drive Controller Board Modul
