Beskrivelse:
Splinterny og høj kvalitet
Funktioner:
Drivkraften for disse ikke-L298 motor driver chips kan sammenlignes, for fokus på strøm og effektivitet, effektivt motorstyrke og batterilevetid.
Kan modstå høj strømoverbelastning, den maksimale strøm op til 30A.
Denne driver har også en bremsefunktion, der hurtigt kan stoppe motoren, bremse hurtigt, tydelig bremsning, let at implementere denne funktion.
Driveren bruger den fulde to halvbro driver chip + lav modstand N-kanal MOSFET komponenter.
Komplet to halvbro driver chip pålidelig drevtilstand, MOSFET-koblingstabene til et minimum. Forbedre strømudnyttelsen.
MOSFET driver chip leveres med hardware bremsefunktion og strømtilbagemelding.
Denne driver er overlegen integreret lav effekt chip løsning og den anden halvbro effektmargin i den koordinerede kombination af programmer og komplekse problemer og supplerende drevproblemer.
N-kanal MOSFET IRF3205 MOSFET, brug to dedikerede halvbro driver chips på toprøret ved hjælp af boostrap kondensatoren, så røret har tilstrækkelig drivspænding, så MOSFET-kanalen kan åbnes hurtigt, forbedre motoraccelerationens krumning, men også hurtigt til motorbremsen. Dette gør det muligt for vognen hurtigt at starte og hurtigt stoppe bilen.
Driveren kan fungere ved 0-99% af driftscyklussen for PWM-modulationen, motorens drivspænding kan opnås tilstrækkeligt.

Specifikationer:
Motoromdrejning: DIR = 0 PWM = PWM
Parkeringsbremse: DIR = X PWM = 0 (X er en vilkårlig tilstand)
Motor fremad: DIR = 1 PWM = PWM
POWER tilsluttet den positive strømforsyning, GND strømforsyning er negativ. To motorer var forbundet MOTOR1, MOTOR2
Motor- og strømforbindelser
Mærkespænding: 3-36V
Mærkestrøm: 10A
for Peak Strøm: 30A
Anvendelse: til Freescale til smart bil konkurrence Undergraduate Electronic Design Contest forskellige for DC motorstyringskredsløb
Mål (LxB): Ca. 108x58 mm/4,25x2,28 tommer

Pakken indeholder:

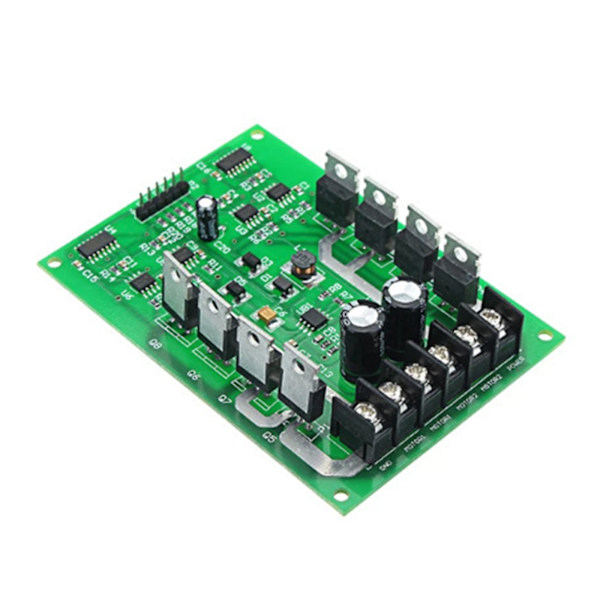

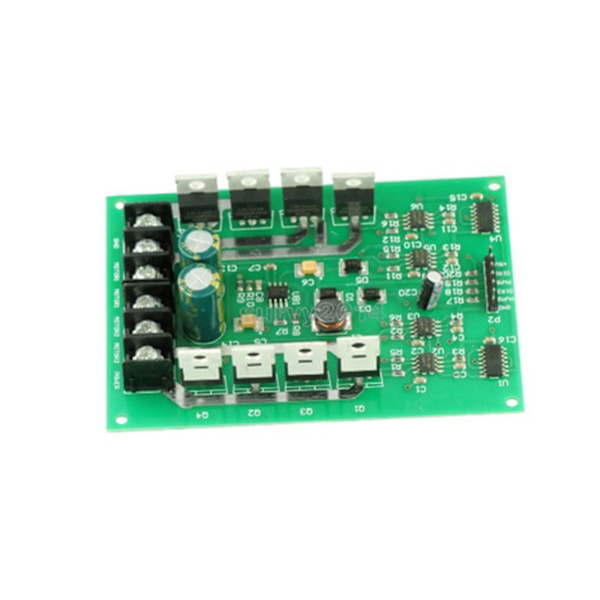

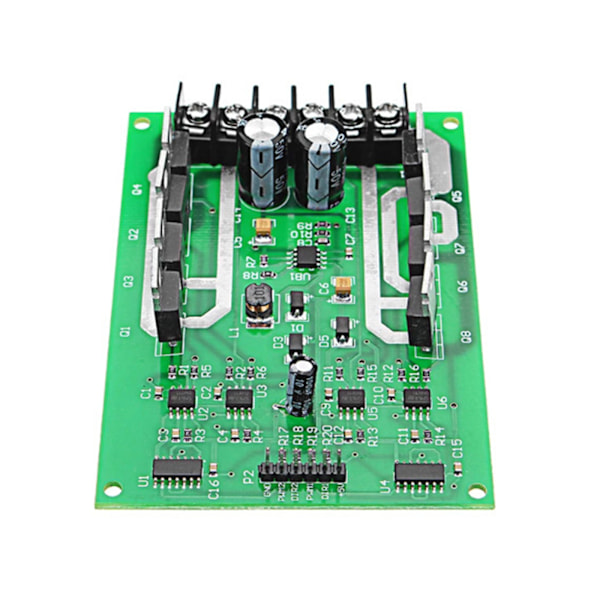

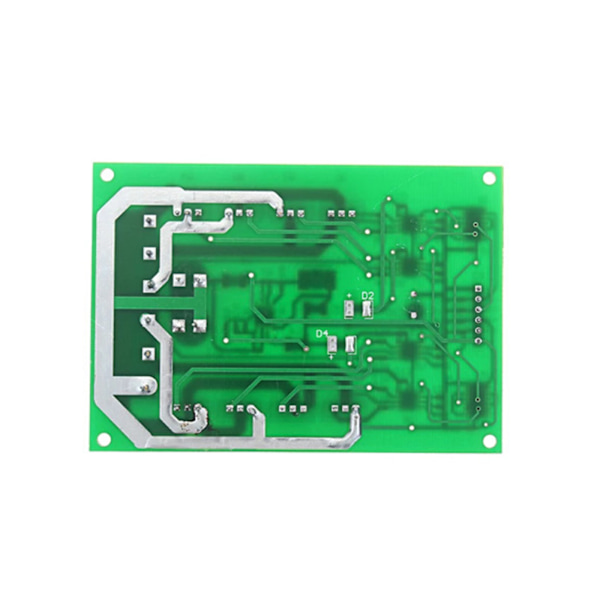

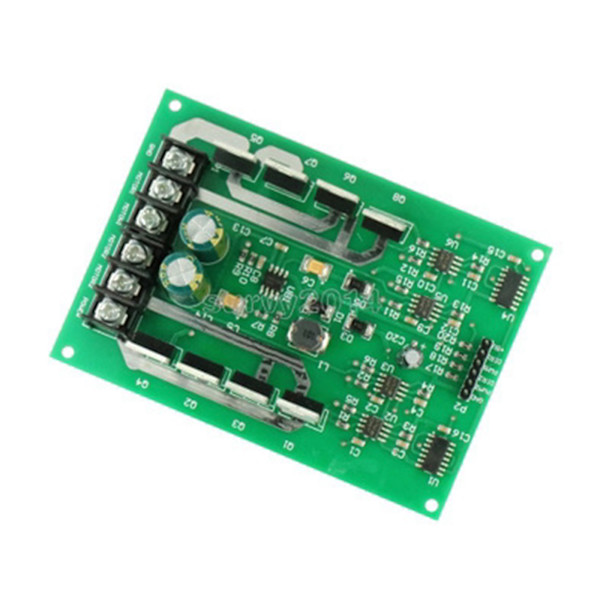

1 stk. Dual Motor Driver Modul Board
