1. ESP-Prog er et udviklings- og fejlfindingsværktøj med automatisk download af firmware, seriell kommunikation, JTAG online fejlfinding og andre funktioner. De automatiske download af firmware og seriell kommunikationsfunktioner er tilgængelige for ESP8266 og ESP32 platforme, og JTAG in-circuit fejlfindingsfunktionen er tilgængelig for ESP32 platformen.

2. ESP-Prog er nem at bruge og kan tilsluttes en computer med kun et USB-kabel. Computeren kan genkende downloadfunktionen og de to porte, der svarer til JTAG-funktionen.

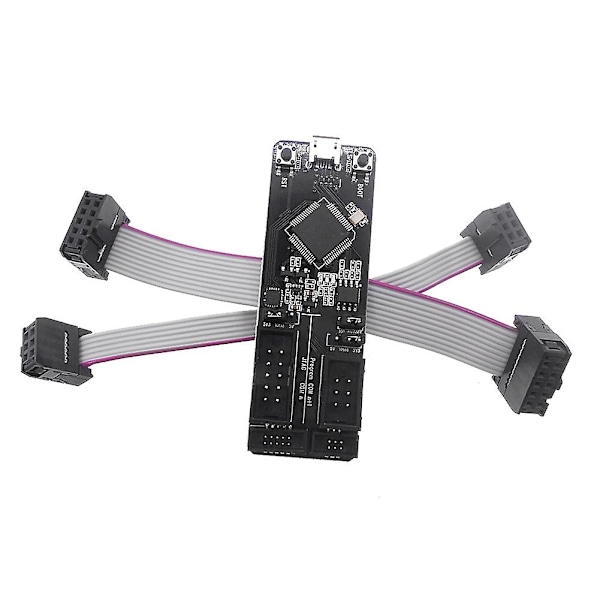

3. ESP-Prog kan tilsluttes brugerkortet ved hjælp af kablet. Stikket er tilgængeligt i 2,54 mm og 1,27 mm pitch pakker med et idiotsikkert design. Brugerkortet skal placere Program (6-Pin) og JTAG (10-Pin) stik i den tilsvarende rækkefølge.

4. I betragtning af at strømforsynings spændingen for forskellige brugerkort kan være forskellige, kan de to grænseflader på ESP-Prog vælge 5V eller 3,3V strømforsyning via Pin Header, hvilket har stærk strømkompatibilitet.



Trin til brug:

1. Tilslut ESP-Prog debugkortet og USB-porten på computeren via et USB-kabel.

2. Installer FT2232HL chipdriveren på computersiden. Computeren genkender to porte, hvilket indikerer, at driveren er blevet installeret korrekt.

3. Brug Pin Header til at vælge strømforsyningsudgangsspændingen på Program/JTAG-grænsefladen.

4. Tilslut debugkortet og ESP-produktkortet med det grå kabel.

5. Automatisk download og JTAG-fejlfinding af ESP32-produktkortet kan opnås ved hjælp af officielle softwareværktøjer eller scripts.

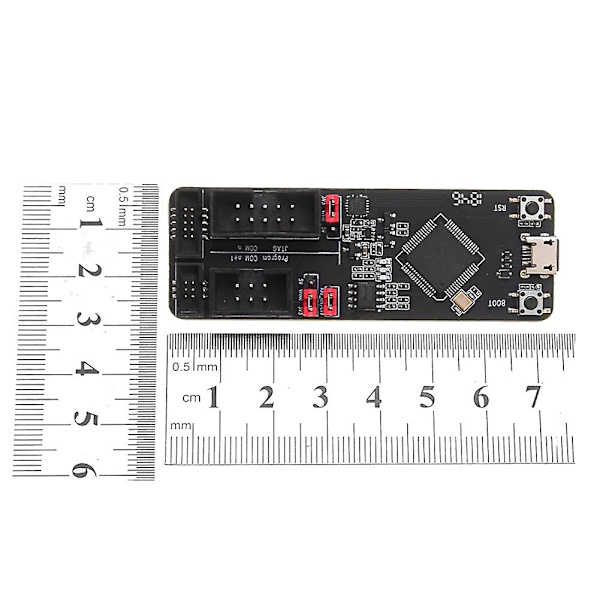

Størrelse: 73,4 mm x 25,1 mm

Grænseflade: Program; JTAG

Modelnummer: ESP-Prog

Farve: Sort

Materiale: ABS



Pakkeindhold:

1 x Program Downloader

2 x Kabel



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysreflektion og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
