I. De vigtigste tekniske parametre:

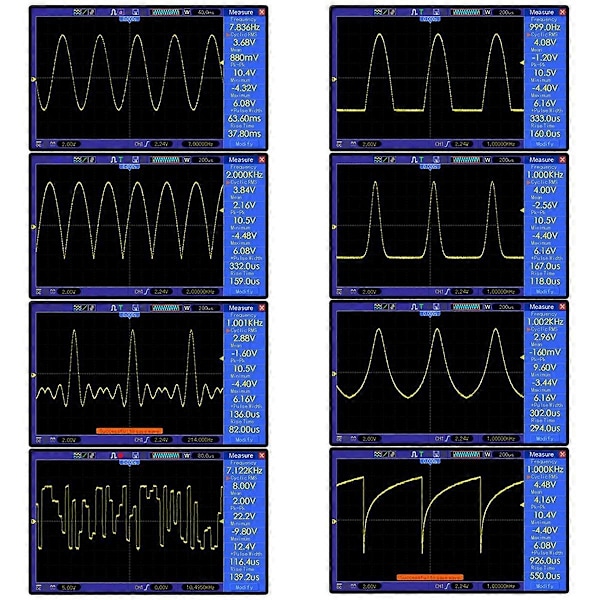

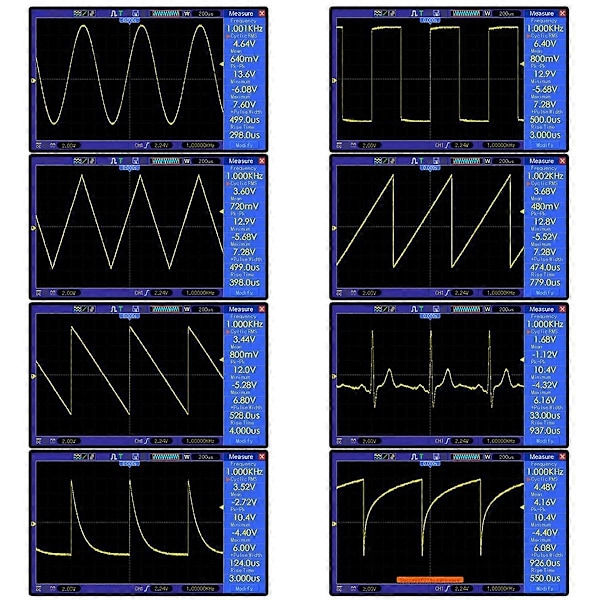

1. Udgangsbølgeformer: sinusbølge, firkantbølge, trekantbølge, fremadrettet savtakket bølge, omvendt savtakket bølge, EKG-bølge, eksponentiel stigning, eksponentielt fald, Lorentz-puls, Gauss-puls, Sinc-puls, halv-bølge, -bølge, bølge, støj-bølge og så videre 15 slags bølgeformer.

2. Strømforsyning: DC4-9V, DC5V anbefales ved brug af adapter, 3,7V lithiumbatteri anbefales ved brug af batteristrøm.

3. Strøm: 180MA ved spænding 5V

4. Frekvensområde: sinusbølge 0,01Hz- 500,00kHz (med yderligere stigning i frekvens vil udgangsamplituden falde), andre bølgeformer 0,01Hz-100,00kHz (men begrænser ikke den øvre grænse for den justerbare frekvens, hvis forvrængnings- og jitterkravene ikke er høje, kan brugen af frekvens øges yderligere).



5. Opløsning: 0,01Hz.

6. Sinusbølgeforvrængning: Mindre end 1% under 1kHz, Mindre end 0,5% over 1kHz.

7. Udgangsamplitude: Maksimal t10V (P-P).

8. Udgangsimpedans: 50 ohm.

9. DC-offset: maksimalt 10V, med nedlukningsfunktion.

10. Alle opsætningsparametre kan gemmes.

11. Der er filtre, der kan slås til og fra, kan være godt tilpasset til sinusformet og pulsformet udgang.

II. Funktioner:

Kompakt størrelse (125x80x26,5MM), komplette funktioner, enkel betjening, let at bære. Den kan være

drevet af en strømadapter eller et 3,7V lithiumbatteri. Sammen med et oscilloskop kan det bruges til elektronisk kredsløb

test og fejlfinding, frekvensegenskaber og impulsrespons test og måling af lydforstærkere. På grund af den

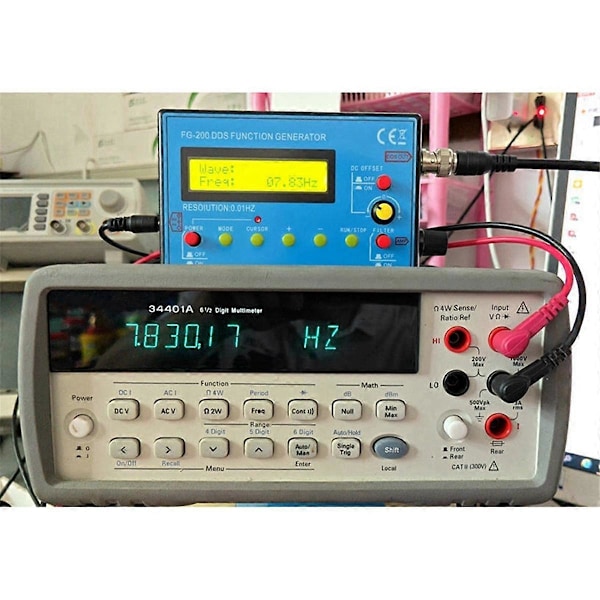

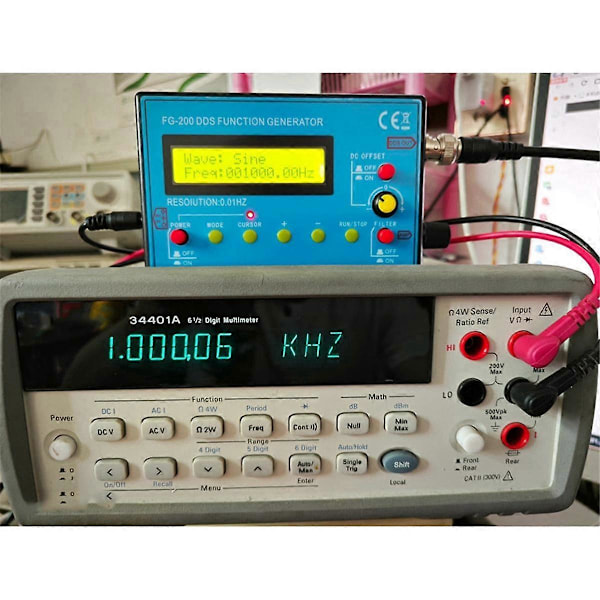

gode nøjagtighed og frekvensstabilitet af DDS er den også meget velegnet til oscilloskop sweep time factor kalibrering. Den

firkantbølgeudgang er velegnet til oscilloskopdæmper og probe pulse characteristic adjustme

Bemærk: På grund af forskellige produktionsbatcher kan der være små forskelle i produkter.

Farve: Fotofarve

Materiale: Plast



Pakkeindhold:

1*FG-200 DDS Signalgenerator



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
