Funktioner:
2. Kan bruges til at konvertere interface mellem PLC og frekvens, eller bevægelseskontrolkort og konverter interface matchende kontrollejligheder.
3. Input puls niveau er 5V 12V 24V kan indtastes direkte, ingen seriemodstand. Dog skal inputsignalets frekvens opretholdes i mere end 0,5 sekunder.
4. Udgangsstrømmen er 5MA.
Specifikation:
Tilstand: 100% helt ny

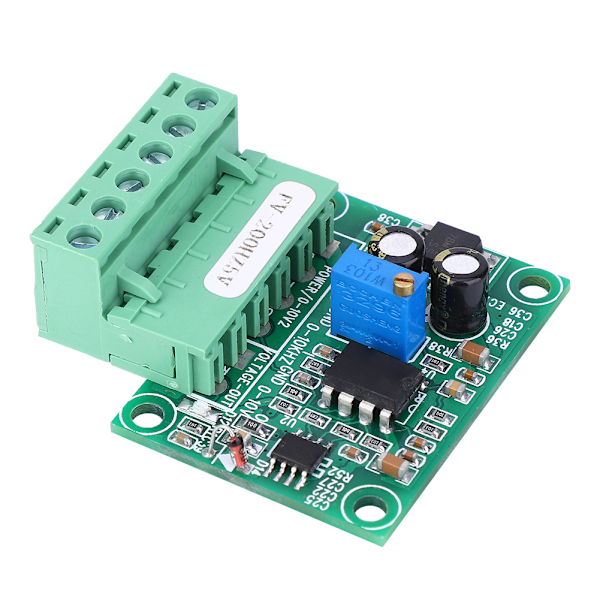

Model: FV-200Hz5V
Funktion: Input 0-200Hz frekvens konverteres til 0-5V
Udgangsstrøm: 5MA
Responstid: 0,3-0,5 sekunder
Størrelse: Ca. 4,5 x 4,7 x 1,7 cm / 1,8 x 1,9 x 0,7in
Pakkeliste:
Forholdsregler ved brug:
3. Signalinput er isoleret af membran. Garanteret anti-interferens evne.
4. Til brug med PLC, understøtter NPN type. Skal have en jordledning.
5. Hvis du har brug for at bruge en encoder, skal encoderen roteres med en konstant hastighed i mere end 0,5 sekunder.
7. Hvis signalinput er turbineflow osv., skal en 817 membran og en modstand tilføjes for at matche flowmåleren til normal funktion på grund af signalmatching.
8. Når du bruger korrespondancen, hvis der er en afvigelse, kan du justere det blå potentiometer på kortet for at justere. På tidspunktet for forsendelsen har vi justeret F/V potentiometeret til en vis korrespondance. Det anbefales generelt ikke at justere det selv.
Identifikation og ledningsføring:
1. 12-30V--Strøminput positiv
2. GND--Strøminput negativ (fælles jordledning)
3. GND--Pulsfrekvens input negativ (fælles jordledning)
4. 0-10KHZ--Pulsfrekvens input positiv
5. GND--Pulsfrekvens input negativ (fælles jordledning)
6. 0-10V-- Analog 0-10V niveau output
Korrespondance & Lineært forhold:
20Hz konverteres til 0,5V
100Hz konverteres til 2,5V
200Hz konverteres til 5V
