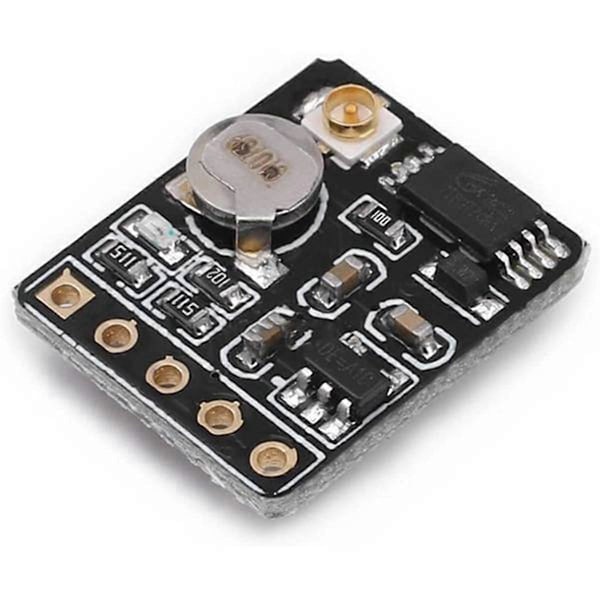

ATGM336H-5N seriens modul er det generelle navn for den lille, højtydende BDS/GNSS fuld konstellations positionerings- og navigationsmodulserie. Denne serie af modulprodukter er baseret på Zhongke Micros fjerde generations lavenergi GNSS SOC single-chip-AT6558.

Understøtter en række satellitnavigationssystemer, herunder Kinas BDS (Beidou Satellite Navigation System), US GPS, Ruslands GLONASS, EUs GALILEO, Japans QZSS og satellitaugmentationssystemer SBAS (WAAS, EGNOS, GAGAN, MSAS).

AT6558 er en ægte seks-i-en multi-mode satellitnavigations- og positioneringschip, inklusive 32 sporingskanaler, kan modtage GNSS-signaler fra seks satellitnavigationssystemer på samme tid og realisere fælles positionering, navigation og timing.

Denne serie af moduler ATGM336H-5N har fordelene ved høj følsomhed, lavt strømforbrug, lave omkostninger osv. Den er velegnet til bilnavigation, håndholdt positionering, bærbare enheder og kan direkte erstatte Ublox MAX-seriens moduler.

Output protokol: ATGM332D-5N seriens moduler bruger UART som den primære outputkanal og output i henhold til NMEA0183 protokolformatet. For detaljer henvises til \"CASIC Multimode Satellite Navigation Receiver Protocol Specification\".



farve: Som vist

Materiale: Plast + Metal

Fremragende positionerings- og navigationsfunktioner, understøtter single-system positionering af BDS/GPS/GLONASS satellitnavigationssystemer og enhver kombination af multi-system fælles positionering og understøtter QZSS og SBAS systemer

A-GNSS support

Koldstart Capture Følsomhed: -148dBm

Sporingsfølsomhed: -162dBm

Positioneringsnøjagtighed: 2,5 meter (CEP50, åbent felt)

Tid til første fix: 32 sekunder

Lavt strømforbrug: kontinuerlig drift mindre end 25mA (@3.3V)

Indbygget antennedetektering og antennekortslutningsbeskyttelse

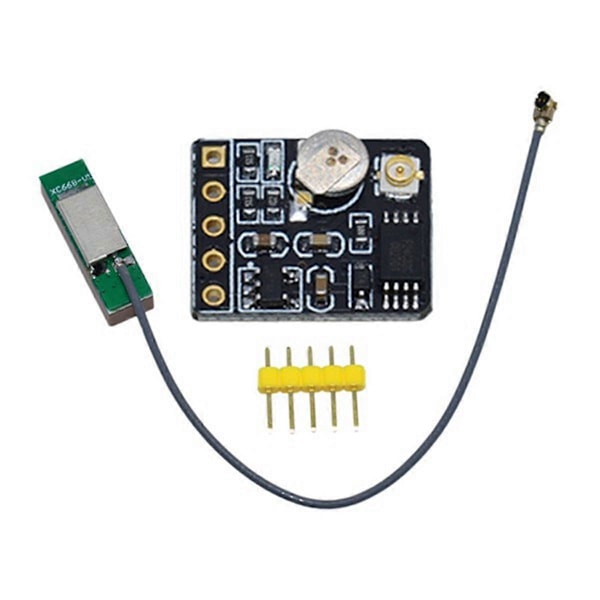

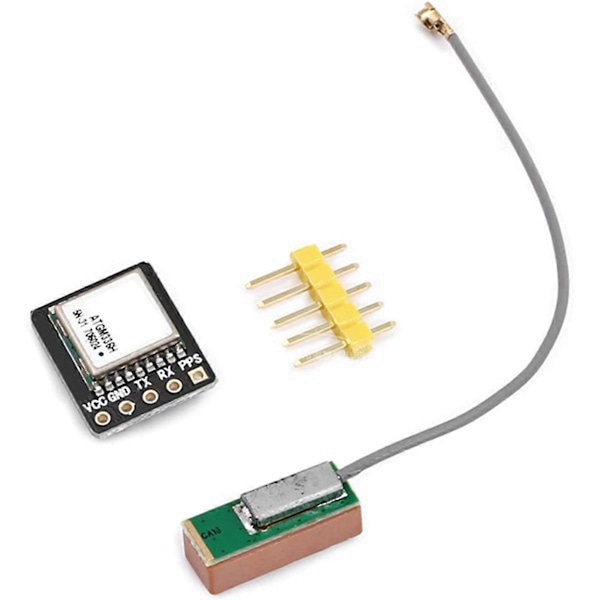

Pakkeindhold:

1 x Modul

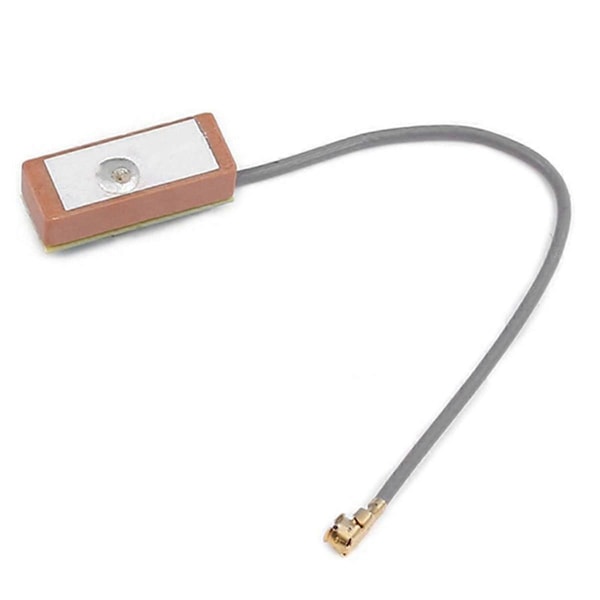

1 x IPX keramisk aktiv antenne



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
