HDMI-enheder (enhver kilde/afspiller, LCD, plasma osv.) har forskellige resultater, når du tilslutter HDMI-repeater-enheder, afhængigt af hvilket udstyr du bruger (en repeater-enhed er en switch/splitter/forlænger osv.). Sørg for at få bekræftelse fra producenten af din kilde/afspiller/LCD om, at den specifikke afspiller eller LCD kan kommunikere via en HDMI-repeater. Nogle kildeenheder tillader muligvis ikke nogen HDMI-enhed mellem sig selv og LCD'et og vil kun fungere via et direkte HDMI-kabel til LCD'et. Det modsatte er også muligt, hvor LCD'et har brug for en direkte forbindelse til kilden/afspilleren og ikke vil acceptere et regenereret signal fra en HDMI-repeater-enhed. Skærmen eller kildeproducenten kan bekræfte, om deres produkt understøtter de nødvendige funktioner.

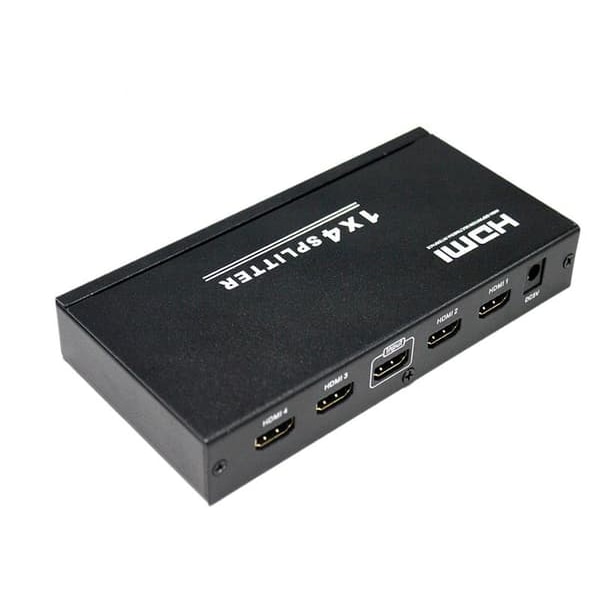

Denne splitter er med fire HDMI-udgange. Den distribuerer den enkelte HDMI-indgang i fire identiske udgange. Disse fire udgange er synkroniserede.




Specifikationer:




- Deler HDMI-signalet til 4 HDMI-skærme samtidigt




- Hver port understøtter HDMI- eller DVI-indgange




- 8dB modtagerudligning for at kompensere for lange afstande HDMI-tab i kabelsignal.




- 3dB driver pre-emphasis for at kompensere for PCB-tab.




- HDMI v1.3a og HDCP 1.2 protokollen kompatibel.




- Understøtter Deep Color 36 bit og signal retiming.




- Understøtter digital lydsplittelse i HDMI, såsom LPCM / Dolby-AC3 / DTS 7.1 / DSD / Dolby TrueHD / Dolby Master Audio.




- Full-HD 1080p kaskadekoblet over 10 lag




- LED-indikering.




- Mål (LxBxH): 114.5mm x 62,5 mm x 26mm




- Dataoverførselshastighed: 2.25Gbps x 3




- DC 5V strømforsyning - inkluderet i købet




Når to eller flere splittere er kaskadekoblede, kan de bruges til at skabe en større HDMI/HDTV-fordeling. Seriekobling af disse splittere giver langdistanceoverførsel af HDMI-signaler på mere end 15 meter med HDMI 26/24 AWG specifikationer kabel.




HDMI-kabler og udstyr MÅ aldrig tilsluttes/frakobles, mens dit udstyr er tændt, da HDMI-porten har en lav spænding. Kan forårsage skader på udstyret, hvis det tilsluttes til tændt udstyr. Sekvensen nedenfor bør følges, når man installerer nye kabler eller udstyr mellem source/afspiller og LCD/Plasma.




Koblingsrækkefølge:




1.) Sluk for alt udstyr (På stikkontakten).




2.) Tilslut alle kabler, splittere, switche, forlængere inden for HDMI Distribution Network.




3.) Tænd for alle Splittere, switche, Extenders inden for HDMI Distribution Network.




4.) Tænd for alle LCD/Plasma-og indstil til HDMI-indgang fra HDMI Distribution Network.




5.) Tænd for Sources/afspillere (Kilder forhandler HDCP Handshake via HDMI-netværket skærme, der er indstillet til HDMI-indgang for at svare på håndtryk)._qq
