Stort induktansmålingsområde: 0,001mH-100H
Stort kapacitansmåleområde: 1uF-100mF
Størrelse: 80*50*30MM
Induktansområde: 0,001uH-100mH
Effektive displaycifre: 4
Kan vise den aktuelle testfrekvensværdi
Minimum opløsning: 0,01uF
SMD loddekomponenter, stabile og pålidelige
Kapacitansmåleområde: 0,01pF-10uF
Minimum opløsning: 0,01pF
Skærm: 1602 LCD
Minimum opløsning: 0,001uH
Testfrekvens: kondensatorer, induktorer fil omkring 500kHz, stor induktans på omkring 500Hz
Strømforsyning: miniUSB-interface til at tage strøm eller 5V strømforsyning
Målenøjagtighed: 1 %
Minimum opløsning: 0,001mH
LC100-A type er en fuldt udstyret tilføjet 1uF-100mF elektrolytisk kondensator testfunktion, ud over de grundlæggende tre båse er alle båsene autorangerende.
Dette produkt har en absolut fordel i den lille værdi af test med hensyn til salg af færdige produkter på markedet induktans kapacitans meter er nøjagtigheden og minimum opløsning, og fleksibel online kalibrering kan altid opretholde målenøjagtighed. Instrumentet bruger ikke nogen potentiometer justering, kalibreringsparametre er fuldstændigt gemt i mikrocontrolleren FLASH intern power-down går ikke tabt, end potentiometer kalibrering metoder til nøjagtigt.
Funktioner:
1) LC100-A sluttede sig til den store kondensator 1uF-100mF måling, den følgende figur er et mål for seks store kondensatorer 4700uF kondensatorer parallelt målt 28,7mF, svarende til en kondensator 4,78mF, 28,7mF kapacitet er ud over det almindelige kapacitorområde bordet, instrumenttestområdet direkte til 100 mF!
2) i den lille kapacitans, små induktorer og store induktive test, LC100-A og LC100-S er den samme, følgende LC100-S som et eksempel:
a) Følgende billede er et eksempel på måling af lille kapacitans kan ses fra billedet, opløsningen er nået 0,01pF, du skal være opmærksom på virkningen af testklippet, for at opretholde testklippet uden adgangskapacitans normaliseret 0, og så meget som muligt for at bevare den relative position af testklemmen ind i kondensatoren uændret, dette er det samme for test af lille induktans.
b) Følgende billeder er eksempler på måling af lille induktans se fra billedet, ca. 4 omgange hul spole wire testresultater 0,058uH, dette resultat svarer til 58nH for 6243 klassen af instrument er absolut ikke detekterbar induktiv Fordelen ved dette er også instrument.
c) Det tredje billede er et mål for en 0,22uF sikkerhedskondensator, tallene er meget stabile måleresultater, her for at give dig et tip, hvis du bruger testresultaterne, der slår meget kraftigt, at denne kondensatorstabilitet er dårlig eller dårlig højfrekvent egenskaber, og det gode kapacitive display resulterer meget stabilt.
d) Det fjerde billede er visningen måling induktans test frekvens, nuværende brug, tryk på den sorte knap, når du måler induktans, kapacitans test kan også bruge den samme metode til at se.

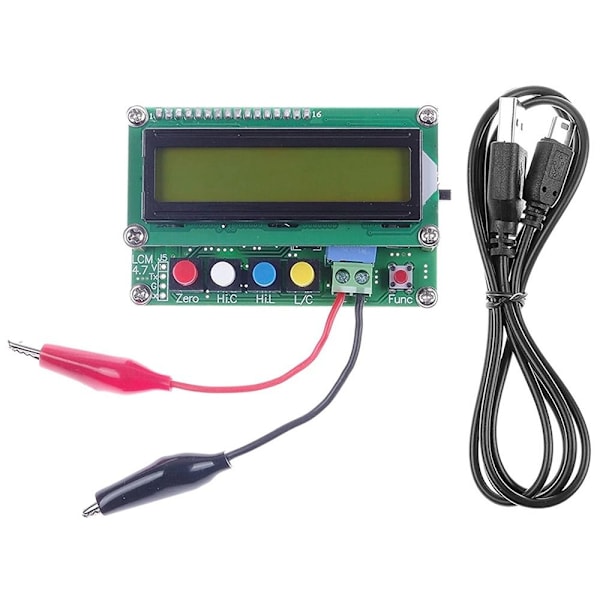

Pakkeindhold
1 x LC100-A induktor-kondensatorbord
1 x Mini USB-kabel
