Input: Valgfri type-c port eller lodde input. Type-c forbundet til Qc hurtig opladning kan automatisk justere opladningsspændingen og forbedre opladningseffektiviteten. Hvis der bruges lodde input, skal input strømforsyningen være mindre end batterispændingen (batteri serie nummer * batterispænding) Output: Understøtter 2 og 3 strenge. Batteriet skal være udstyret med en beskyttelsesplade, med en standard på 2 strenge.

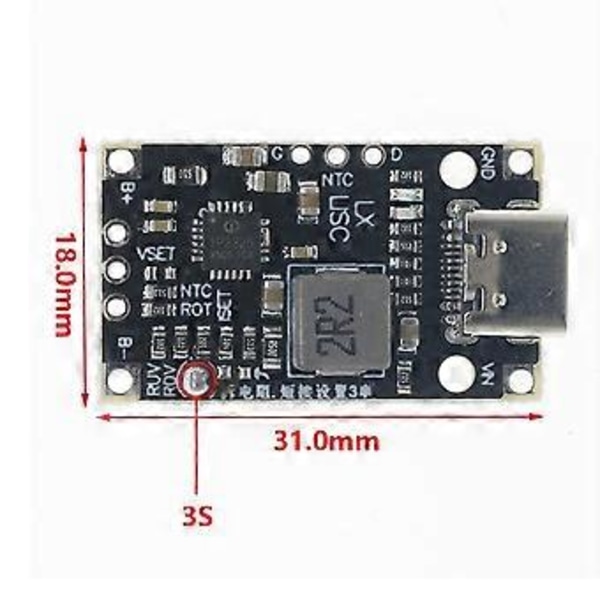

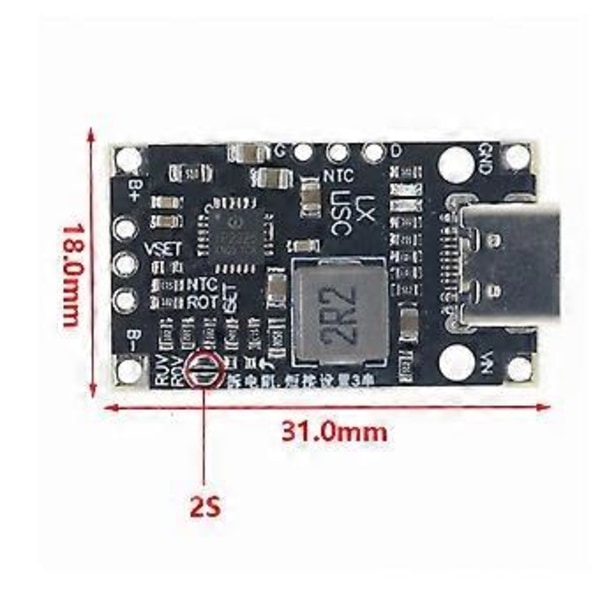

Når der skiftes til 3 strenge, skal kortslutningskontakten kortsluttes, og derefter skal den tilstødende modstand fjernes. To strenge kan bruge balanceringsfunktionen, med to strenge af batterier forbundet til BM-stiften i midten (denne balanceringshastighed er begrænset, så når du bruger de to strenge af batterier, er det stadig nødvendigt at parametrene er så ensartede som muligt)
Strømindstilling: Den grønne i ovenstående figur indikerer, at standardstrømindstillingerne for to parallelle forbindelser er 100K (0,9A) og 180K (0,5A). Modstande kan fjernes eller udskiftes efter personlige behov. Beregningsformlen er strøm=90000/modstandsværdi.
Afbryderspændingen for batteriopladning er som standard indstillet til 4,2V for en enkelt streng, hvilket også er den samme værdi for de fleste batterier og behøver ikke at blive ændret. Hvis der er behov for ændringer, henvises til RVSET-indstillingstabellen for at indstille VSET-modstanden på kortet.
Opladning timeout indstilling, standard ingen timeout tid, indstil ROT modstandsværdien til at indstille. 68K-4 timer, 120K-12 timer, ingen klistermærker -24 timer

NTc forbindelse: Bruges normalt ikke. Hvis det er nødvendigt, skal du ændre NC-modstandsværdien til 82K og tilslutte en 100K termistor (B=410) til NTC-loddepunktet og tilstødende GND
Farve: Sort
Materiale: PCB
type:3S

Pakkeindhold:
10 x Boost Modul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
