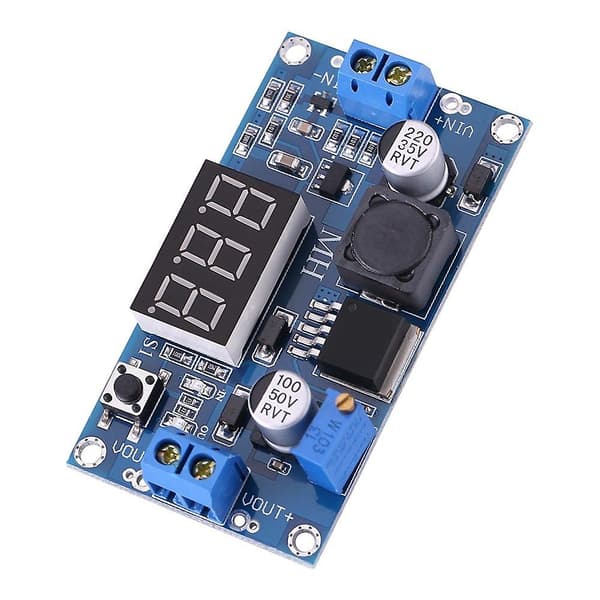

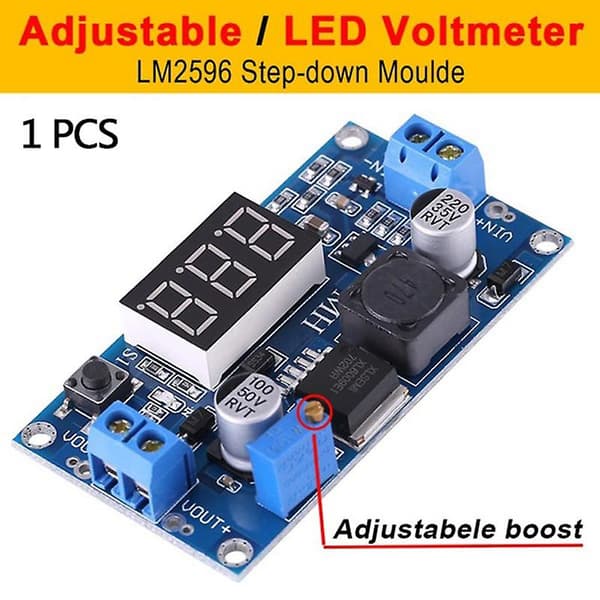

\nLM2596 DC-DC spændingsomformermodul 3A justerbar spændingsomformermodul Konverter LM2596 spændingsregulator 24V 12V 5V 3V
\nBeskrivelse:
\n1, med et voltmeterdisplay, voltmeterfejl 卤 0,1V, rækkevidde 4 ~ 40V. (Bemærk: indgangsspændingen er lavere end 4V, det indbyggede voltmeter fungerer ikke og viser ikke)
\n2. Den store volumen 5*5 berører knappen for at skifte måling af indgangs- eller udgangsspænding, og en indikatorlampe angiver, hvilken spænding der måles. Første gang viser den digitale tube standard indgangsspændingen, og indgangsindikator IN er tændt; når knappen berøres, viser den digitale tube udgangsspændingen, og udgangsindikator OUT er tændt. Og behold den efter indstillingen, selvom den slukkes og derefter tændes.
\n3, voltmeteret kan slukkes, tryk længe på kontakten i mere end 1 sekund og mindre end 4 sekunder, kan du slukke for hånden. Når voltmeteret er slukket, skal du blot trykke på kontakten for at tænde for voltmeteret.

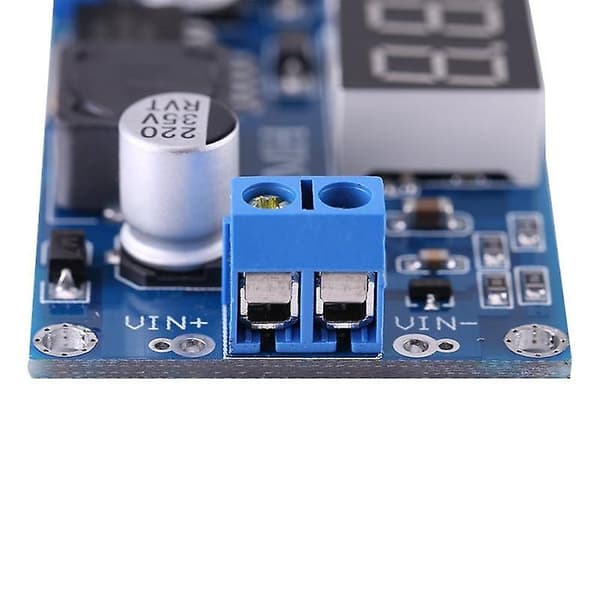

\n4, med terminalblok, ingen loddekolbe kan også bruges nemt, og beholde ledningsforbindelsespunktet (indgangsspændingen skal være mere end 1V højere end den spænding, der skal udsendes)
\n5, ved hjælp af 150KHz intern oscillationsfrekvens, der tilhører den anden generation af omskiftningsspændingsregulator, lavt strømforbrug, høj effektivitet
\n6, indgangenden med diodebeskyttelse, omvendt forbindelse vil ikke brænde modulet ud
\n7, med overophedningsbeskyttelse og kortslutningsbeskyttelse (mere end 15W, bedes du styrke varmen)
\n
\n
\n Hvordan justeres nøjagtigheden?
\nUdgangsspænding (indgangsspænding) kalibreringstrin
\nTrin 1, Juster den højre knap, så \"\"OUT\"\" (\"\"IN\"\")LED lyser, voltmeteret viser værdien af udgangsspændingen; Tryk på den højre knap i mere end 2 sekunder, slip, voltmeter og \"\"OUT\"\" ( \"\"IN\"\")LED blinker synkront, så du går ind i kalibreringstilstanden for udgangsspændingen.
\nTrin 2, Tryk på den højre knap (normal hastighed), spændingsværdien øges med en enhed; Tryk på den venstre knap, minus en enhed; På grund af en enhed er mindre end 0,1V, den mindste spændingsvisning til 0,1V, så du skal trykke kontinuerligt 1-5 gange for at se voltmeteret ændre 0,1V, hvor mange gange voltmeteret ændrer 0,1V ved at trykke på tasten, afhængigt af den aktuelle visningsspænding, jo højere spænding, jo færre tryk.
\nTrin 3, tryk på den højre knap i mere end 2 sekunder, slip, for at afslutte kalibreringstilstanden for udgangsspændingen. Alle parametre indstilles til automatisk at slukke for at spare.
\nSpecifikationer:
\nIndgangsspænding: 2,5V~40V
\nUdgangsspænding: 1,25V~37V (justerbar)
\nUdgangsstrøm: 3A (maksimalt)
\nKonverteringseffektivitet: 92% (maksimalt)
\nUdgangsripple:
\nOmstillingsfrekvens: 150KHz
\nArbejdstemperatur: -45 掳 C ~ 85 掳 C
\nProduktstørrelse: 66mm * 36mm* 14mm (længde x bredde x højde)
