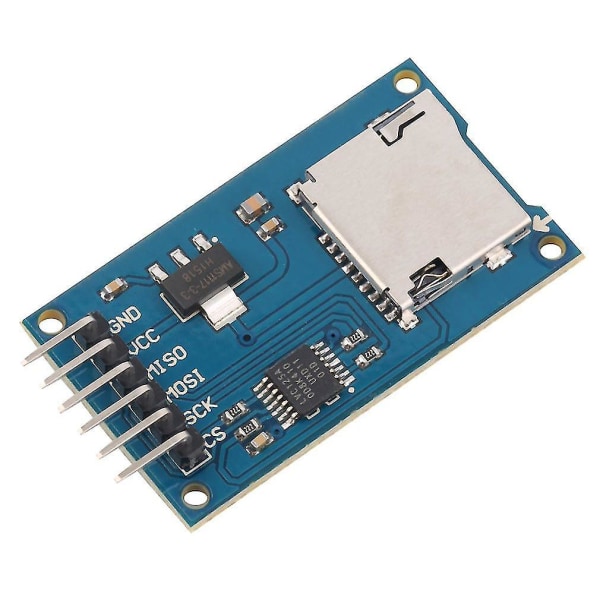

Funktioner:
Understøtter TF-kort, Micro for SDHC-kort (højhastighedskort)
Niveaukonverteringskredsløbet, der kan interface niveau er 5V eller 3.3V
Kommunikationsgrænsefladen er en standard SPI-grænseflade
Kontrolgrænseflade: I alt seks ben (GND, VCC, MISO, MOSI, SCK, CS), GND til jord,
VCC er strømforsyningen, MISO, MOSI, SCK er SPI-bussen, CS er chip-valgsignalbenet;
3.3V regulator kredsløb: LDO regulator output 3.3V som niveaukonverter chip, TF kortforsyning;
Niveaukonverteringskredsløb: TF-kort ind i retningen af signaler ind i 3.3V, TF-kort mod retningen af kontrolgrænsefladen MISO-signal konverteres også til 3.3V, generelt AVR mikrokontroller system kan læse signalet;
TF-kortforbindelse: Ja, da bommedækket for nem indsættelse og fjernelse af kort.
Positioneringshuller: 4 M2 skruer positioneringshuldiameter på 2,2 mm, nem at installere positionering, for at opnå inter-modul kombination;
Specifikationer:
Strømforsyning: 4,5V - 5,5V, 3,3V spændingsregulator kredsløbskort
Positioneringshuller: 4 M2 skruer positioneringshuldiameter på 2,2 mm

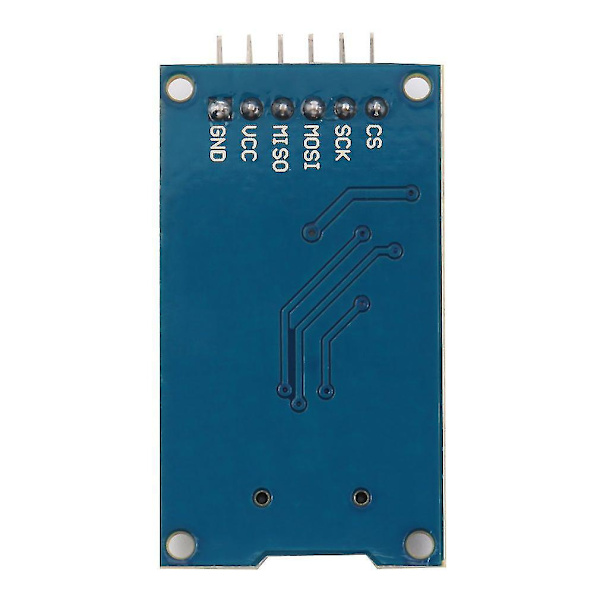

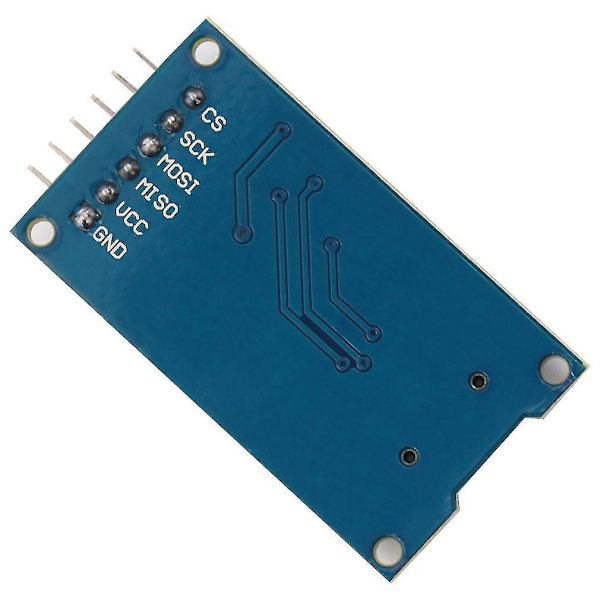

Kontrolgrænseflade: GND, VCC, MISO, MOSI, SCK, CS
Størrelse: 4,5 * 2,3 cm
Pakken indeholder:
1 x TF Storage Board
