Funktioner:

1. Med MIDI Adapter Board kan Arduino-kort eller andre mikrokontrollere få adgang til kraftfulde MIDI-kommunikationsprotokoller.

2. MIDI-protokollen og den asynkrone serielle grænseflade har mange ligheder, så brugeren kan sende MIDI-begivenhedsinformation ved hjælp af mikrokontrollerens UART-stik.

3. MIDI-forhøjningskortet leverer MIDI-IN og MIDI-OUT-forbindelser samt MIDI THRU-porte.

4. MIDI - porten er let IN-isoleret for at forhindre jordløkker.

5. MIDI-adapterkortet kan monteres direkte som skjoldet øverst på Arduino-kortet: tilslut MIDI-IN / THRU til Arduino-hardwarens RX-stik og MIDI-OUT til TX.

6. Det er til Arduino-data og analoge stifter, strømforsyningsbus og bus kan slås fra.

7. RUN/PGM-kontakten kan lade brugere programmere Arduino-kortets serielle port uden at skulle fjerne kortet.

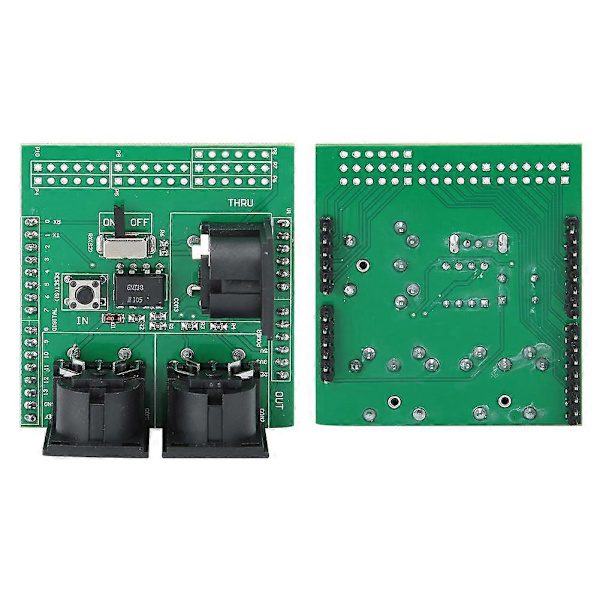

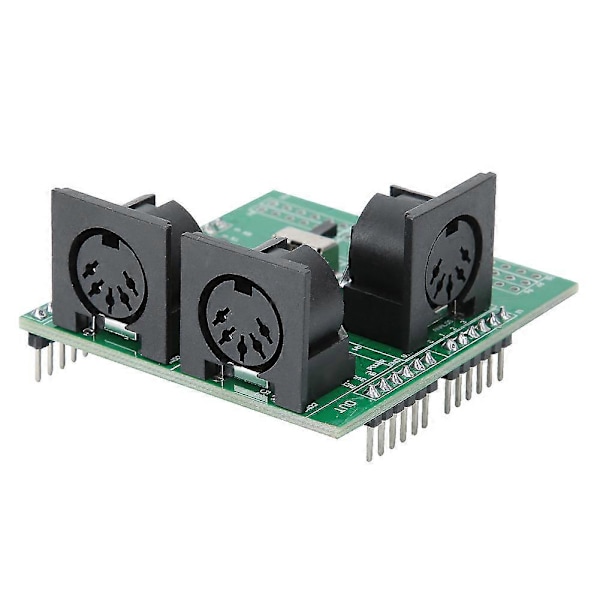

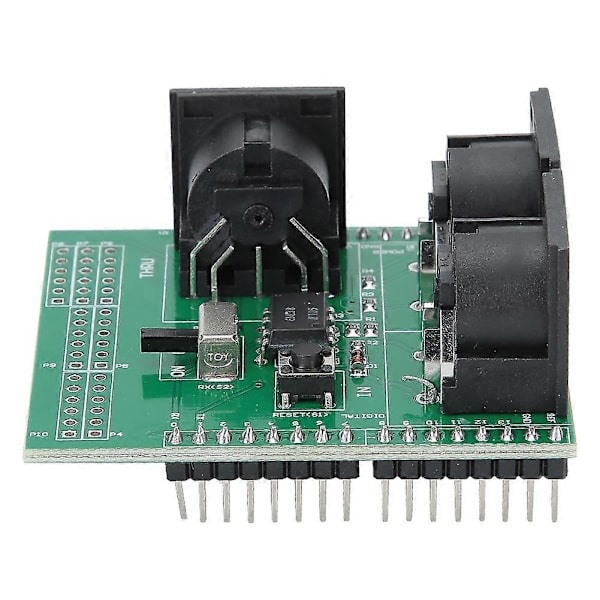

Specifikation: Vare type: MIDI Adapter Board

Størrelse: Ca. 57,4 x 53,1 mm / 2,3 x 2,1 tommer

Kompatibel: 100% passer til arduino

PCB-kortfarve: grøn



Pakkeliste: 1 x MIDI Adapter Board



Bemærk De tre-huls MIDI-stik er ikke svejset på MIDI-adapterpladen, men disse stik er inkluderet i dette produkt.
