Serie: Mini SAS

Trådstørrelse: 30AWG, fortinnet kobber, OD: 0. 9x2.3,MM

Lås til parringsdel: Med lås

Belægning: Au 30u' min over Ni 100u' min

: Kabel Horisontal flamme, PCB 94V-0, PBT 94V-0



Applikationer:

Data/Kommunikation

(Redundant Array of Disks)

Arbejdsstationer

Rackmonteret server

Servere

Lagringsrack

Transmissionshastighed 12gbps.

Specifikation opfylder SAS 4.0.

Mekanisk ydeevne

Parringskraft og afparringskraft

Tilstand: EIA 364-13. Indsæt og udtræk med en hastighed på 25 mm/minut.

Parringskraft: 55 N maksimum for Mini SAS.

Afparringskraft: 49 N maksimum for Mini SAS.

Parringskraft: 45 N maksimum for SATA-stik.

Afparringskraft: 10 N maksimum for SATA-stik.

Elektrisk ydeevne:

Kontaktstrømstyrke - 0,5 ampere maksimum pr. ben ved parring.

Spændingsstyrke - 30vac for kontakt ved parring eller ej.

Kontaktmodstand - 30mohm maks. Initial, 15mohm maksimum efter stresstest.

Den dielektriske modstandsdygtighedsspænding - 500 vac i 1 minut uden pause.

Isolationsmodstand - 1000 mohm minimum.

Signalintegritet:

Parret stikimpedans: 100 ohm 15 %

Absolut kabelimpermeabilitet: 100 ohm 10 %

Par kabelmatchning: 5 ohm

Common Mode Impedans: 25 til 40 ohm

Indsættelsestab: -6 DB maksimum op til 4,5 GHz

Crosstalk: -26 DB op til 6 GHz

Farve: Som vist

Materiale: Plast+ Flettet tråd

Kabellængde: 0,5 m



Pakkeindhold:

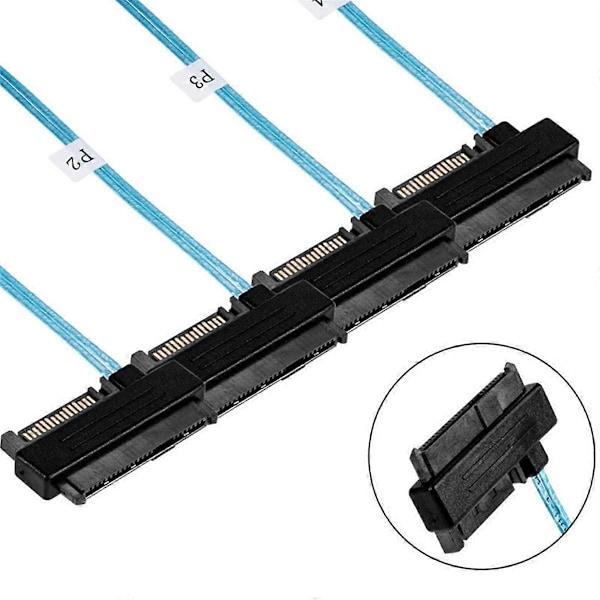

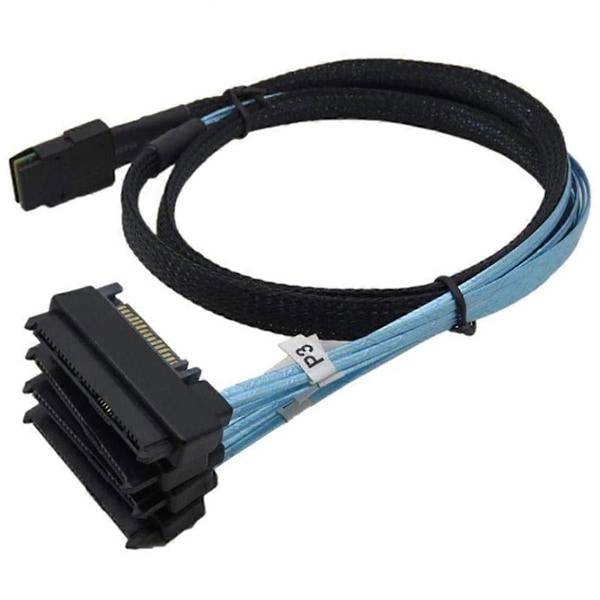

1 * Mini Sas Sff-8087 til 4 Sff-8482 kabel



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
