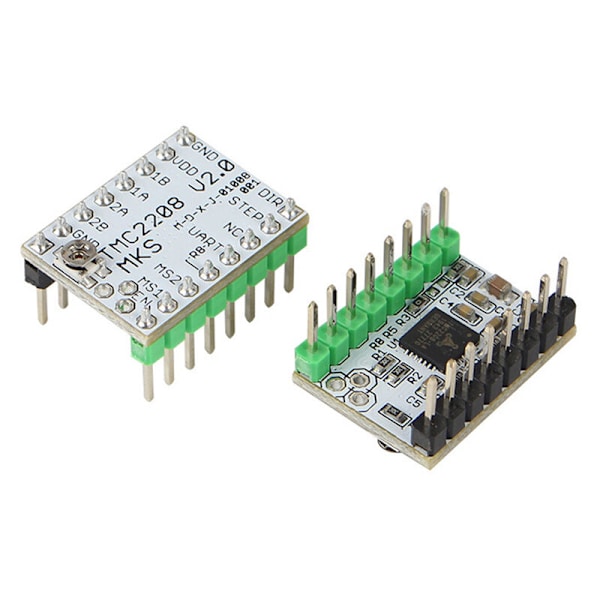

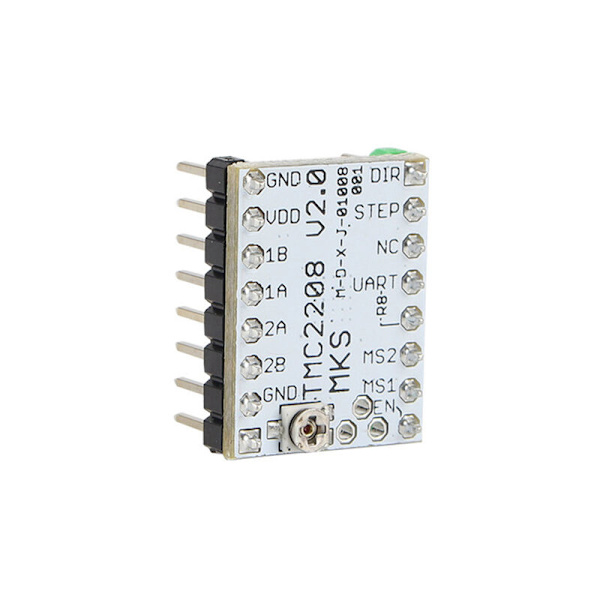

Når MKS TMC2208-driveren bruges i normal tilstand, skal du beholde de 3 underdelingsjumperhætter på bundkortet. Pulsen beregnes ud fra 16 underdelinger. Den interne forskel i chippen: Underdelingsmetoden udvides automatisk til 256 underdelinger.
Måling: Drivstrømmen skal konverteres ved at måle drivspændingen, drivspændingsmålemetoden Vef og spændingen mellem drivknappen og kabinettet (gnd) på USB-grænsefladen, som betragtes som Vref. Drivstrømmen kan konverteres af Vref gennem forskellige drivkonverteringsformler.
Indstilling: Vref kan indstilles i henhold til motorens drift, og den ovennævnte knap kan drives ved indstilling (øges med uret, mindskes mod uret)
Bemærk:
For at indstille knappen skal den udføres under strømmen slukket. Når indstillingen er fuldført, skal du udføre tændingsmåling for at forhindre, at driveren eller bundkortet brænder ud.
Drivstrømsalgoritme og indstilling
1. Vref måler spændingen ved Gnd og den midterste ende af potentiometeret.
2. Vær forsigtig med ikke at tilslutte motoren, når du måler spændingen, ellers brænder driveren let ud.
3. Strømforsyningen skal være tilsluttet, når du måler spændingen, og tilslut ikke kun til USB-strømforsyningen.
Vær særlig opmærksom på retningen, indsæt den ikke omvendt!
Instruktioner
1. Når du bruger på printerstyringskortet, skal du beholde de 3 jumperhætter under stikket
2. Vær opmærksom på retningen.
3. Kan bruges til MKSSGEN_ L, ingen grund til at lodde stifthovedet
4. Motorens retning er nøjagtigt modsat 4988 og 8825. Hvis du vil udskifte 4988 direkte, skal du justere firmwaren eller justere motorforbindelsen.
Størrelse: 10 * 10 cm
Materiale: pcb
Farve: sort + hvid
Pakkeindhold:
1 * TMC2208 Trinmotor Driver

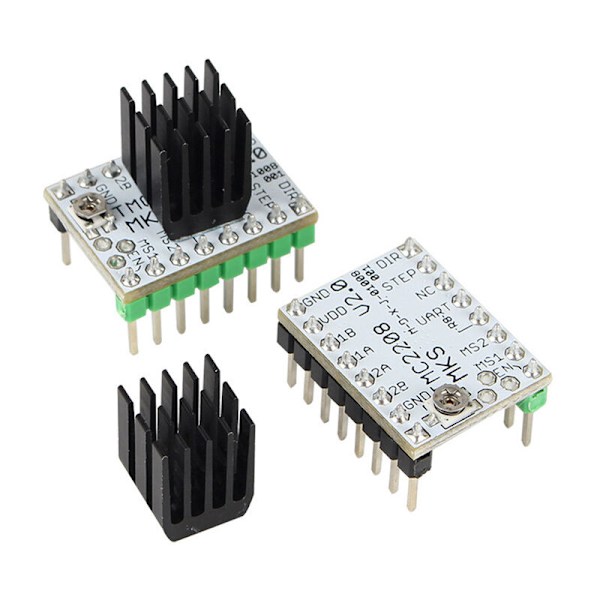

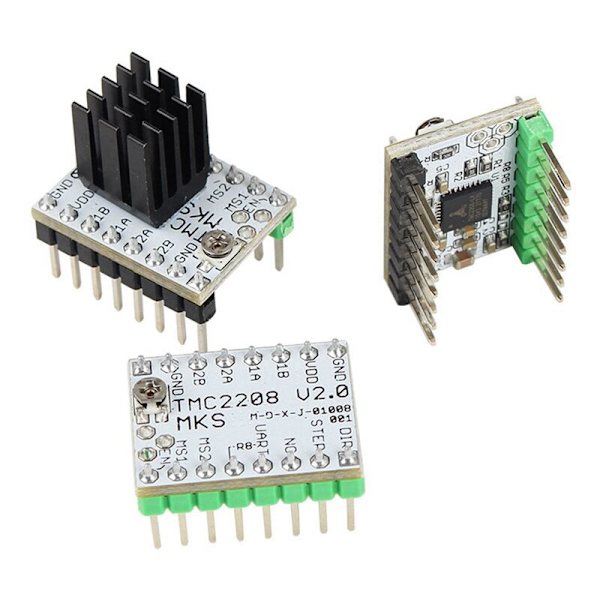

1 * Køleplade
1 * Skruetrækker
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysoptagelse og forskellige skærme kan medføre, at farven på varen på billedet afviger lidt fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
