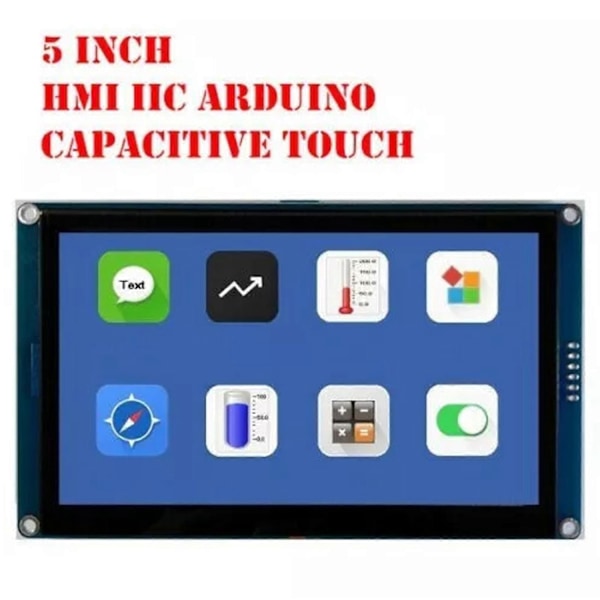

H50B-I er et I2C interface 5 tommer TFT farvedisplaymodul. Modulet har 128M bit hukommelse og kan gemme BMP-billeder og ressourcefiler. Med den fleksible interface-tilstand og simple og bekvemme betjeningsinstruktioner kan hele den interaktive grafiske brugerflade dannes ved hjælp af touchskærm.

(1) Indbygget hukommelseskapacitet: 128Mbit

Skrifttype optager 16Mbit, den resterende plads på 112Mbit bruges til at gemme ressourdedata.

(2) Integreret grafikfunktion

LCD'er til at sende kommandoer og koordinatparametre, kan opnås i punkt, linje,

firkant, rund, knap, form, redigeringsboks display. Indeholder tekst, knapper, redigeringsboks, afkrydsningsfelt, skyder, termometer, vandstandsmåler, kurvebølgeform, lineal, batteri og andre kontrolelementer.

Funktioner:

Human brugergrænseflade

Software integrerer almindelige ikoner, knapper og redigeringsbokse osv.

Skærmen understøtter almindelige operationer såsom skalering, tekstredigering og klip-kopiering

Redigeringssoftware tildeler ID'er for hver side, kontrolelementer

Indbygget instruktionstestværktøj og touchskærmstestværktøj for at forbedre udviklingseffektiviteten

Højhastigheds download af binære BIN-filer ved hjælp af USB til serielle værktøjer

Indbygget hukommelseskapacitet: 128Mbit, Skrifttype optager 16Mbit, den resterende plads på 112Mbit bruges til at gemme ressourdedata.

Integreret grafikfunktion

LCD'er til at sende kommandoer og koordinatparametre, kan opnås i punkt, linje,

firkant, rund, knap, form, redigeringsboks display. Indeholder tekst, knapper, redigeringsboks, afkrydsningsfelt, skyder, termometer, vandstandsmåler, kurvebølgeform, lineal, batteri og andre kontrolelementer.

Beskrivelse

1.Display dot matrix 480*RGB*272 Dots

3.LCD Størrelse 5 tommer

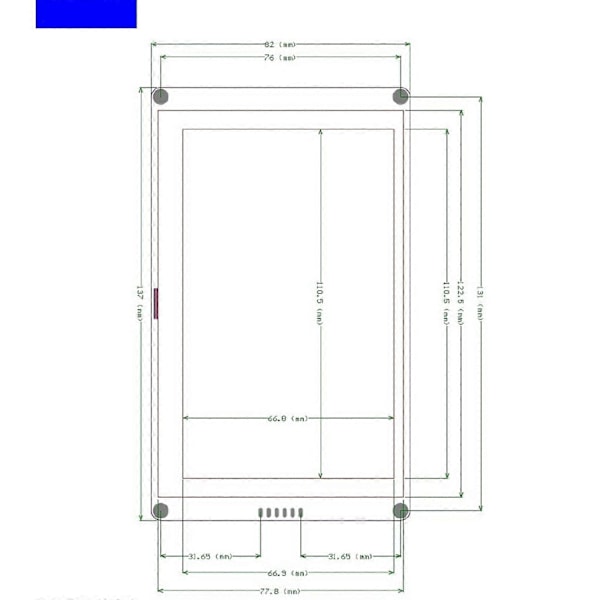

3.LCM Udvendig dimension 82(L)*137(W) mm

4.Dynamisk displayområde 66(L)*110(W) mm

5.Pixelstørrelse 0.18(L)*0.18(W) mm

6.Pixel komponent a-Si TFT

7.LCD mode 65 k TFT 16 bit farve

8.Visuel vinkel 12 oclock

9.Baggrundsbelysning Hvid led

10.Modul strømforsyning 5 V

Pakken inkluderer:

1 x Ny 5 HMI I2C LCD Display Modul Kapacitiv touch Skærm

1 x USB download kabel

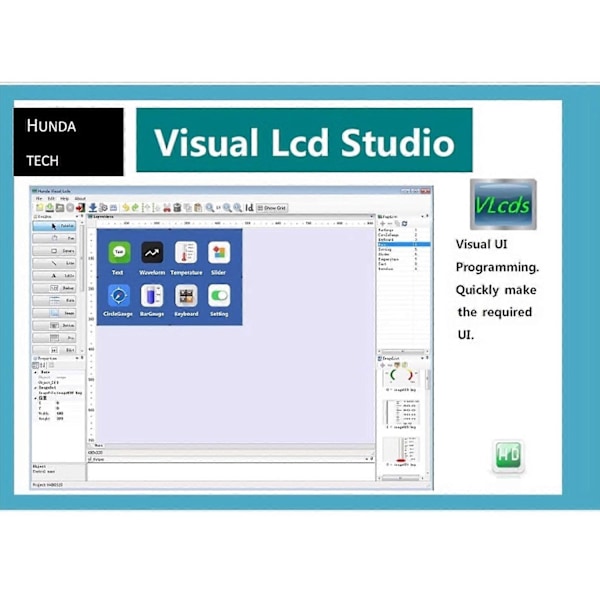

Leverer datablad, arduino testkode, visuel LCD studio software
