Fremstillet af materialer af høj kvalitet, robust og , Med to antenner

Modtagerprotokol: CRSF

RF-frekvens: 2.4GHz ISM

PA/LNA: AT2401C

Telemetri strøm: 20dbm (100mW)



True Diversity

Antennekontakt: IPEX MHF-1

Strømforsyning: 4-13V DC @ \"V\" Pad

Strømforbrug: 100mA~170mA@5V IN

RGB LED Status

[Regnbue-fadeeffekt], Start op

[Grøn hjerteslag], Webopdateringstilstand aktiveret

[Langsom blink 500ms til/fra ], Venter på forbindelse fra sender

[Rød blinkende 100ms til/fra], Radiochip ikke detekteret

[Orange Dobbelt blink og derefter pause], Bindingstilstand aktiveret

[Orange Trippel blink og derefter pause], Forbundet til sender, men modelmatch-konfigurationen er ikke korrekt

[Solid enkelt farve Forbundet til en sender], farven angiver pakkehastighed

I Boot-tilstand lyser RGB LED ikke.

Fuldt opløsningskonfigurationstilstande for switch

At tilslutte modtageren med omvendt spænding vil beskadige regulatorchippen. DOBBELTTJEK strømledningene, der er tilsluttet modtageren

(På grund af forskellige batcher vil de trykte ord på produktet være forskellige, hvilket ikke påvirker brugen)

Farve: Som vist

Materiale: PCB



Pakkeindhold:

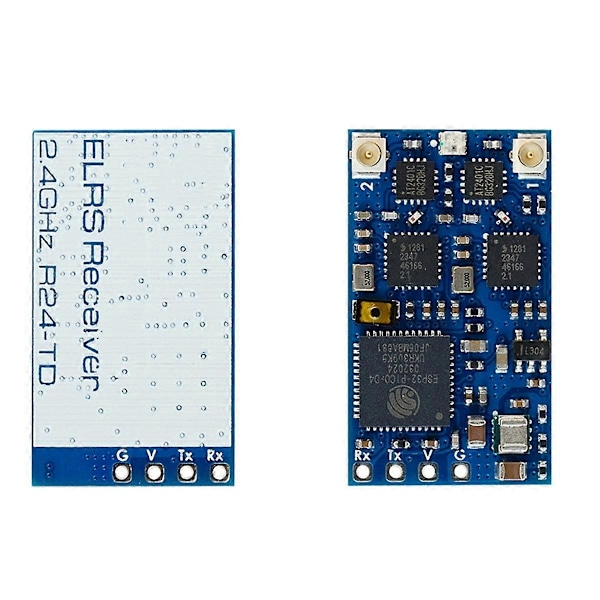

1x ELRS-R24-TD

2x IPEX MHF1 Antenner



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
