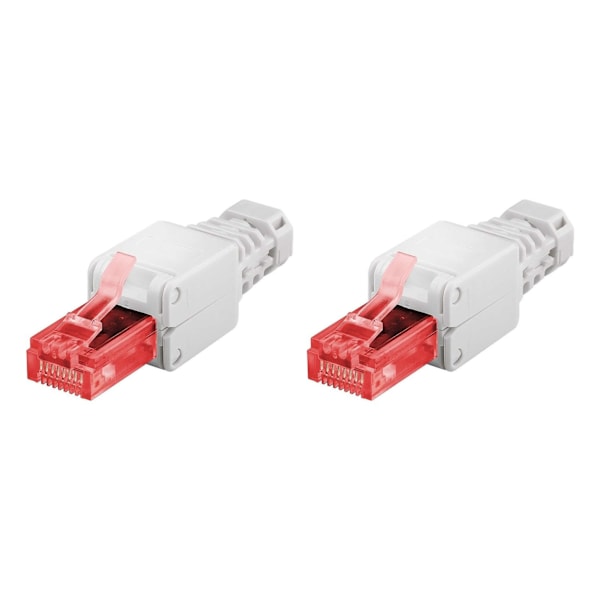

RJ45 Konnektor til Cat6 kabel 8p8cTil montering uden værktøj2-pak

RJ45 konnektor til montering på Cat6 UTP kabel. Intet værktøj nødvendigt.

Den sædvanlige måde at tilslutte kablet på. For at lave et netværkskabel, der går fra en computer til en hub eller switch, bruges et lige TP-kabel. Lige TP-kabel betyder, at det samme ledningssæt er i begge konnektorer på kablet, TIA568A til TIA568A eller TIA568B til TIA568B.

Ikke så almindeligt Til forbindelse mellem to computere, mellem to switches, routere eller hubs eller mellem en computer og en router, bruges et krydset TP-kabel. Dette betyder, at senderparret og modtagerparret i kablet er krydset. Med andre ord, TIA568A til TIA568B eller TIA568B til TIA568A.

Meget usædvanligt For at tilslutte et netværkskabel fra en computer til konfigurationsporten på for eksempel en router, bruges et rollover-kabel. I et sådant kabel er den ene konnektor spejlvendt i forhold til den anden.

Tjek: Du kan se, om et netværkskabel er lige eller krydset ved at holde de to konnektorer ved siden af ​​hinanden og undersøge ledernes farver. Hvis farverne er placeret på samme måde, er kablet lige. Ellers er det sandsynligvis krydset. For eksempel kan vi se, at ledningen på billedet sandsynligvis er krydset, fordi ledningerne ikke er de samme steder.
