Funktion:

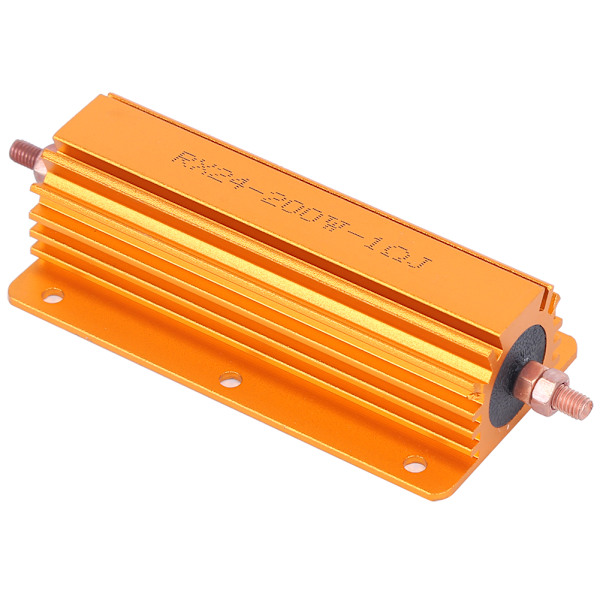

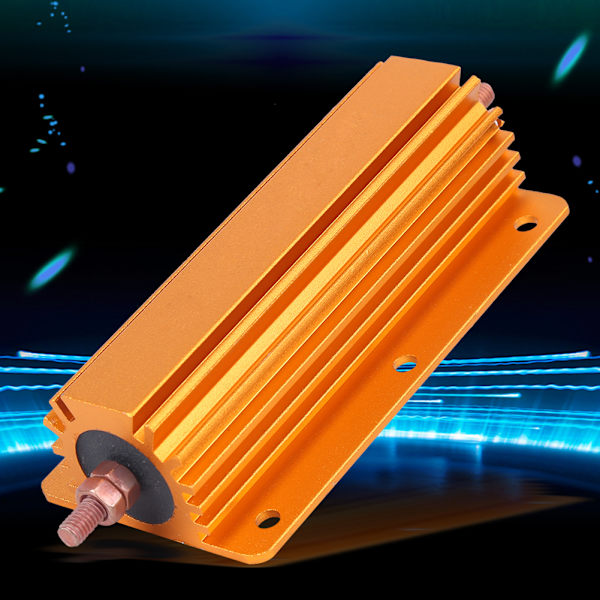

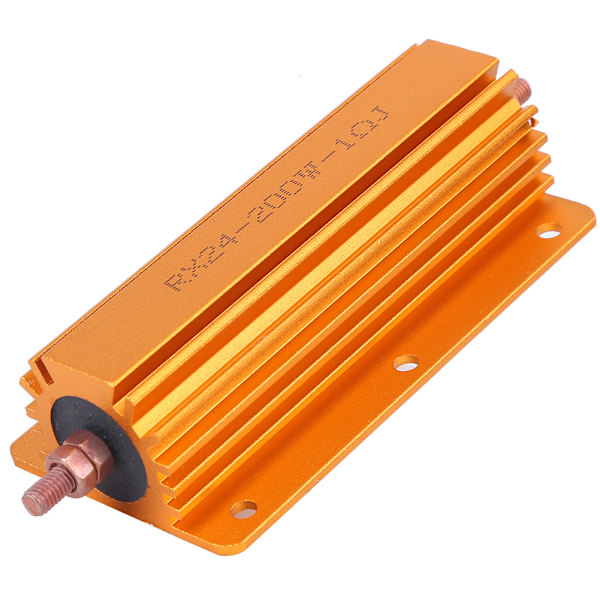

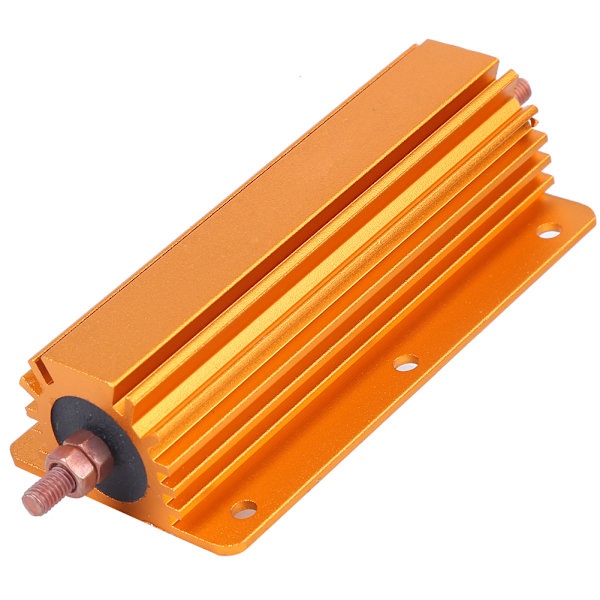

1. Guld aluminium skal RX24 200W 1R modstand med høj kvalitet og stabil ydeevne.
2. Med skruehuller, der kan bruges til at fastgøre modstanden på chassiset eller kølepladen, kan den aflede varme i større grad.
3. Udbredt i strømforsyning, sensor, elevator, scene lyd og udstyrsindustri med høje krav.
4. Fremstillet af materiale af høj kvalitet, modstanden er holdbar til langvarig brug og praktisk.
5. Nem installation, professionel fremstilling, stabile egenskaber og høj pålidelighed.
Specifikation:
Tilstand: 100% helt ny
Varetype: Modstand
Eksternt materiale: Aluminium
Farve: Guld
Modstandsværdi: 1R
Nominel effekt: 200W
Udholdenhed: ±5% (J)
Monteringshul Diameter: Ca. 4,2 mm / 0,2 tommer
Hul til hul afstand: Ca. 41,5 mm / 1,6 tommer, 37,5 mm / 1,5 tommer
Kortstørrelse (L x B x H): Ca. 100 x 52 x 29 mm / 3,9 x 2 x 1,1 tommer
Kropsstørrelse (L x D): Ca. 100 x 32 mm / 3,9 x 1,3 tommer
Type
25℃ Nominel effekt (W)
RES. Områder (Q)
TCR (10/℃)
RES. Fejl (%)
Tåler spænding (V)
Med køleplade
Uden køleplade
Rx24
5
3
0,01~1K
±50
±100
±250
±1 (F)
±2 (G)
±5 (J)
2000
10
8
0,01~1,5K
25
12.5
0,01~10K
30
15
0,01~27K
50
20
0,01~33K
75
45
0,01~39K
2500
100
50
0,01~51K
150
55
0,01~56K
100
50
0,01~62K
200
100
0,01~56K
250
120
0,01~75K
300
150
0,01~75K
500
200
0,01~82K
Testelement
Specifikationer
Testmetode
SJ1330-78
Loddeevne
Loddetin flyder frit og bly vådt
235±5℃, 2s præcis svejsemetode
Terminal trækstyrke
△R≤ ±(1%R+0,05Ω)
40N
Overbelastning
△R≤ ±(1%R+0,05Ω)
5P, 5s
Modstand med temperatur
△R≤ ±(1%R+0,05Ω)
-55℃~+155℃, 5 cyklusser
Loddevarme
△R≤ ±(1%R+0,05Ω)
350±10℃, 3,5±.5s
Rystet
△R≤ ±(1%R+0,05Ω)
Acceleration 490m/s², 11ms, 18 gange
Vibrerende
△R≤ ±(1%R+0,05Ω)
Frekvens 10-50Hz, acceleration 90m/s², 6h
Overfladetemperaturstigning
≤275℃
VR
Fugtig varme, stabil tilstand
△R≤ ±(5%R+0,05Ω)
Temperatur 40±2℃, fugtighed 93+2-3%, 21 dage
Belastningslevetid
△R≤ ±(5%R+0,05Ω)
1000h nominel effektbelastning anvendt ved stuetemperatur
.
Pakkeliste:
1 x RX24 200W 1R Modstand
Bemærk:
1. Tillad venligst 0-1 cm fejl på grund af manuel måling. Tak for din forståelse.2. Skærme er ikke kalibreret ens, elementfarve, der vises på fotos, kan vise sig lidt anderledes end det virkelige objekt. Tag venligst den ægte som standard.
